如果把船舶主配电板比作一个城市的总变电站，那么分配电箱就是这个城市里各个小区的配电房，它将来自总变电站的电力，安全、有序地分配给小区（某个功能区域或系统）内的各个用户（用电设备）。
下面我们详细介绍船舶分配电箱的组成、功能、类型和设计要点。
（图片来源网络，侵删）
主要功能
- 电力分配：将来自主配电板（或应急配电板）的馈电线，分配给多个支路,为不同区域的设备供电。
- 控制与保护：为每个支路提供独立的开关和保护装置（如断路器、熔断器），当该支路发生短路或过载时，能迅速切断电源,保护线路和设备安全。
- 区域集中管理：将同一区域或同一系统的用电设备（如机舱、甲板、居住区）的供电集中到一个箱体中，便于集中监控、操作和维护。
- 故障隔离：当某个支路发生故障时，只会切断该支路，而不会影响其他正常工作的支路,提高了供电的可靠性。
- 监测：部分重要的分配电箱会安装电压表、电流表、功率因数表、绝缘监测仪等,用于实时监测该区域的电力参数。
核心组成部分
一个典型的船舶分配电箱内部由以下几大部分组成：
箱体与结构
- 箱体：通常采用钢板（如不锈钢或镀锌钢板）制成，具有防水、防尘、防腐蚀、耐冲击的特性，防护等级根据安装位置不同（如机舱、露天甲板、居住区）而有所区别（如IP44, IP56等）。
- 面板：安装有仪表、开关、指示灯等,是操作和观察的主要界面。
- 母线排：内部连接主电源和各支路的导电排，通常由铜或铜合金制成,具有足够的载流能力和动稳定性。
- 绝缘支撑：用于固定和隔离母线排及其他带电部件,确保电气间隙和爬电距离符合船级社规范。
主电源输入部分
- 主断路器或隔离开关：作为分配电箱的总开关，用于接通或切断整个箱体的电源,它通常带有过流和短路保护功能。
- 电源指示：通常装有电源指示灯（红/绿）,直观显示分配电箱是否已通电。
- 测量仪表：在重要的分配电箱中，会装有电压表和电流表,用于监测输入电源的质量和负载情况。
支路输出部分
这是分配电箱的核心,每个支路通常包含以下元件：
- 支路开关：用于接通或切断单个支路的电源，根据负载大小和保护需求，可以是：
- 塑壳断路器：用于较大的负载（如电动机、大功率照明）,集过载和短路保护于一体。
- 微型断路器：用于较小的负载（如普通照明、插座）,同样集过载和短路保护于一体。
- 刀开关+熔断器：在一些老旧或特定要求的船舶上使用，熔断器提供短路保护,刀开关用于隔离。
- 保护装置：
- 断路器本身已包含保护功能。
- 对于使用熔断器的系统，熔断器提供短路保护，可能还需要单独的热继电器来为电动机等设备提供过载保护。
- 支路标识：每个支路开关旁都必须有清晰、永久的，标明所连接的设备名称和回路编号（如“1#舱底泵 - PUMP-BB-01”）,这是船舶安全规范的基本要求。
辅助与监测部分
- 指示灯：
- 电源指示灯：显示箱体总电源状态。
- 故障/报警指示灯：与船舶的自动化系统或报警系统联动，当某个支路跳闸或发生故障时,点亮相应的指示灯。
- 仪表：
- 绝缘监测仪：用于监测低压系统（如IT系统）的对地绝缘电阻,防止发生接地故障。
- 功率表/功率因数表：用于监测重要负载的能耗和效率。
- 端子排：用于连接来自外部的控制线、信号线（如遥控、遥信、报警信号）。
- 接地端子：箱体必须通过专门的接地铜排与船体进行可靠连接,确保人身安全和设备正常运行。
主要类型
根据其在船舶电网中的位置和功能,分配电箱可分为：
-

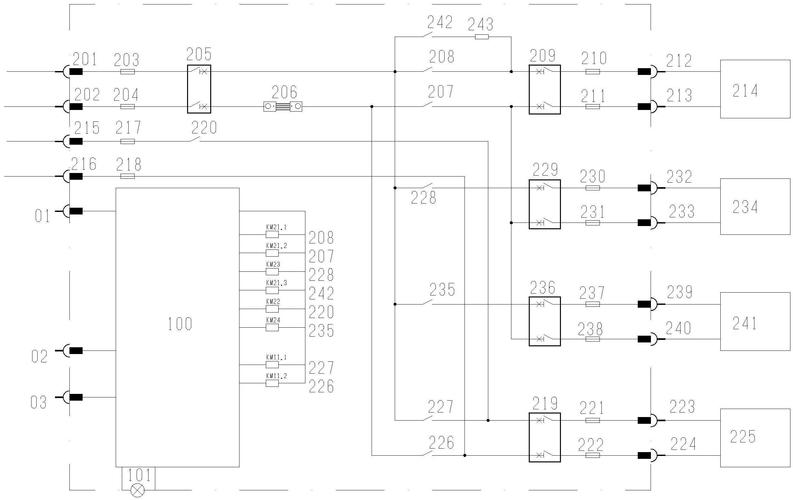

动力分配电箱：
（图片来源网络，侵删）- 功能：为电动机等动力设备供电。
- 特点：支路电流较大，通常使用塑壳断路器，会为电动机配备过载保护（热继电器）和缺相保护，常见于机舱、甲板机械等区域。
-
照明分配电箱：
- 功能：为全船的照明系统（包括航行灯、信号灯、舱室照明等）供电。
- 特点：支路数量多，但单个支路电流较小，通常使用微型断路器，对可靠性要求高,因为关系到航行安全和人员活动。
-
应急分配电箱：
- 功能：在主电源失效时，由应急发电机或蓄电池组供电，为应急设备（如应急照明、消防泵、通信导航设备、应急通道指示等）供电。
- 特点：必须独立于主配电系统，其电源切换由应急配电板或自动转换开关控制,是船舶安全系统的重要组成部分。
-
低压分配电箱：
- 功能：为船舶上的低压设备（如24V DC或110V DC的控制设备、通信设备、导航设备等）供电。
- 特点：通常由船用变压器将主电源的电压（如440V AC）降压后供电,或者由蓄电池组直接供电。
设计与安装要点
- 规范符合性：设计和制造必须符合船级社（如CCS, ABS, DNV, LR等）的规范，以及国际海事组织的相关公约（如SOLAS）。
- 防护等级：根据安装环境（机舱、潮湿、露天、干燥舱室）选择合适的防护等级。
- 电磁兼容性：设计时需考虑电磁干扰问题,确保仪表和电子设备的正常工作。
- 防火与材料：使用不燃或阻燃材料，内部布线需捆扎整齐,并有适当的防护。
- 标识清晰：所有开关、指示灯、接线端子都必须有清晰、耐久的标识。
- 维护便利：设计应便于未来的检查、维护和更换部件。
船舶分配电箱是一个集成了电源分配、电气保护、状态监测和区域控制的综合性电气设备，它通过模块化的设计，将复杂的船舶电力系统划分成一个个 manageable 的部分，极大地提高了船舶电力系统的安全性、可靠性和可维护性,是现代船舶不可或缺的组成部分。
