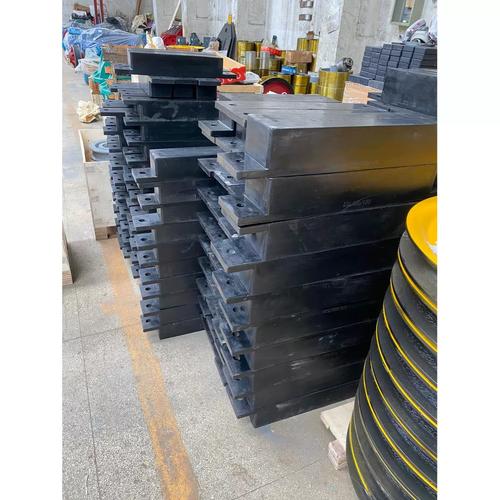

船舶垫块作为船舶建造与维修过程中的关键支撑部件，其加工制造质量直接关系到船舶的建造精度、结构安全及使用寿命，船舶垫块通常由高强度钢、不锈钢、铸铁或复合材料等材料制成，根据安装位置和功能需求，可分为船体垫块、主机垫块、舵机垫块、发电机垫块等多种类型，其加工制造过程涉及材料选择、下料、成型、机加工、热处理、表面处理及质量检测等多个环节,每个环节的严格控制都是确保垫块性能达标的重要保障。
材料选择与检验
材料是船舶垫块质量的基础，选材需综合考虑船舶类型、受力条件、环境介质及船级社规范要求，主机基座垫块多采用优质碳素结构钢（如Q235B、45#钢）或低合金高强度钢（如Q345B），以承受较大的动载荷；而接触海水或腐蚀性介质的垫块则常选用316L不锈钢或镍铜合金，材料进厂后需进行严格检验，包括核对材质证明书、检查表面质量（如无裂纹、夹渣、锈蚀等），并通过化学成分分析、力学性能测试（如拉伸、冲击、硬度试验）等手段验证材料是否符合标准要求，对于重要垫块，还需进行超声波探伤或磁粉探伤,确保材料内部无缺陷。
下料与成型
下料环节根据垫块的图纸尺寸和数量，选择合适的切割方式，对于低碳钢垫块，常采用等离子切割、激光切割或火焰切割，确保切割面平整、尺寸偏差控制在±1mm以内；对于不锈钢或有色金属垫块，则优先选用等离子切割或水射流切割，以避免热影响区过大导致材料性能变化，下料完成后，需对毛坯进行边缘打磨，去除毛刺和熔渣，并对尺寸进行复检，成型工艺则根据垫块结构复杂程度确定，简单形状的垫块可通过直接切割下料成型；而对于带有弧面或特殊角度的垫块，需采用压力机、折弯机或模具冲压成型，必要时通过三坐标测量仪检查成型后的轮廓度,确保与船体曲面或设备底座贴合紧密。
机加工与精度控制
机加工是船舶垫块制造的核心环节，直接决定其尺寸精度和表面质量，常见的机加工工序包括铣削、刨削、钻孔、镗孔及螺纹加工等，加工过程中需以垫块的工作面和安装孔为基准，采用数控机床（如加工中心、数控铣床）进行精密加工，确保平面度、平行度、垂直度等形位公差符合设计要求（通常公差等级IT7-IT9级），主机垫块的接触面需通过铣削或磨削达到Ra3.2-Ra1.6μm的表面粗糙度，以减少设备振动；安装孔则需保证孔径偏差和中心距误差在±0.1mm范围内，对于批量生产的垫块，可采用专用工装夹具提高加工效率和一致性，同时通过首件检验、过程巡检等方式控制加工质量。
热处理与表面处理
为提高垫块的力学性能和耐腐蚀性，部分垫块需进行热处理，45#钢垫块常采用调质处理（淬火+高温回火），硬度控制在HRC28-35，以获得良好的强度和韧性；对于要求耐磨的垫块，可进行表面淬火或渗碳淬火，硬度达HRC50以上，热处理后需通过硬度检测和金相组织分析验证处理效果，表面处理则根据使用环境选择，常规垫块采用喷砂除锈后涂刷环氧富锌底漆和面漆，涂层厚度不低于80μm；不锈钢垫块可采用酸洗钝化处理，增强钝化膜耐蚀性；对于要求较高的垫块，还可进行达克罗涂层或电镀锌镍合金处理,以适应海洋高盐雾环境。
组装与检验
对于由多个部件组成的组合垫块（如带调节垫片的弹性垫块），需在组装前对各配合尺寸进行最终检验，确保调节机构灵活可靠，组装时应按图纸要求进行，避免强制装配导致变形，成品垫块需进行全面的出厂检验，包括尺寸复查、外观检查（涂层均匀、无损伤）、力学性能抽检（如静载试验）及密封性测试（对油垫块等），重要垫块还需提交船级社进行检验,获得产品证书后方可出厂。
质量管理与工艺优化
船舶垫块制造需建立完善的质量管理体系，如ISO9001认证，从原材料到成品的全过程实施可追溯管理，通过工艺优化（如采用高效切割设备、数控加工编程）可提高生产效率，降低制造成本，引入数字化检测技术（如三维扫描仪）可与设计模型进行比对，快速识别偏差，实现精度闭环控制，与船厂、设计单位保持沟通，根据实际使用反馈（如垫块松动、磨损情况）持续改进设计和工艺,也是提升垫块可靠性的重要途径。
相关问答FAQs
Q1：船舶垫块在加工过程中如何控制尺寸精度？
A1：控制船舶垫块尺寸精度需从多环节入手：①采用高精度下料设备（如激光切割机）确保初始尺寸准确；②机加工阶段使用数控机床，以设计基准为定位基准，减少累积误差；③关键尺寸（如平面度、孔径）采用三坐标测量仪、千分尺等精密量具进行检测，实行首件全尺寸检验、过程抽检制度；④通过工艺文件明确公差要求，操作人员按规程加工，质检员实时监控,确保尺寸偏差在船级社规范和图纸允许范围内。
Q2：不同材质船舶垫块的耐腐蚀性能有何差异，如何选择？
A2：不同材质船舶垫块的耐腐蚀性能差异显著：碳钢垫块成本低但易锈蚀，需依赖涂层防护，适用于干燥舱室或短期使用；不锈钢（如304、316L）垫块含铬、镍等元素，表面形成钝化膜，耐海水腐蚀性强，适用于露天甲板、压载舱等高腐蚀环境；铜合金垫块耐海水冲刷和生物附着，常用于舵系、螺旋桨轴系；复合材料垫块（如玻璃纤维增强树脂）重量轻、耐化学腐蚀，但强度较低，适用于次受力部位，选择时需综合考虑船舶区域腐蚀等级（如IMO涂层标准）、载荷大小及经济性，高腐蚀区优先选用不锈钢或铜合金,一般区域可选用碳钢加防腐涂层。
