液化气船货舱特征详解
液化气船是专门用于运输液态石油气（LPG）、液化天然气（LNG）及其他化工气体的特殊船舶，由于所载货物具有易燃易爆、低温高压等特性，其货舱设计与普通干货船存在显著差异，本文将从结构设计、材料选型、温控体系、安全机制四大维度全面解析液化气船货舱的核心特征，并通过表格形式呈现关键参数对比。
货舱类型及适用场景
根据运输介质的不同,液化气船主要分为两类： | 类别 | 典型货物 | 工作温度范围 | 压力等级 | 主要用途 | |----------------|--------------------------|----------------|----------------|------------------------| | LPG船 | 丙烷、丁烷混合物 | -42℃~+50℃ | 常压/低压 | 民用燃料、工业原料 | | LNG船 | 甲烷（经净化处理） | -163℃ | 接近常压 | 发电站供能、城市燃气 | | 乙烯运输船 | 乙烯单体 | -104℃ | 中压 | 石化产业原料 | | 氨水运输船 | 液氨 | -33℃ | 高压 | 化肥生产、制冷剂 |
注: 不同货物对应的相变临界点决定了货舱的基础工况参数。
核心结构特征
（一）独立式压力容器系统
✅ 双层壳体结构
采用内层承压罐+外层保护壳的组合模式，中间填充珍珠岩混凝土或发泡聚氨酯作为绝热层，这种设计可有效隔绝外部环境热量传入，维持货物稳定状态。
✅ 球形/圆柱形储罐布局
- 球形罐优势：相同容积下表面积最小，减少蒸发损耗；受力均匀适合高压环境。
- 圆柱罐特点：空间利用率高，便于甲板设备布置，常见于大型LNG船。
（二）薄膜型液货舱技术（Membrane Type）
| 组成部分 | 功能说明 | 典型厚度 |
|---|---|---|
| 主屏蔽层 | 由殷钢合金制成，直接接触液态货物，具备优异的抗冷脆性能 | 7-1.2mm |
| 次屏蔽层 | 玻璃纤维增强树脂基复合材料，提供额外强度并分散应力集中区域 | 3-5mm |
| 绝缘层 | 多层叠加的聚苯乙烯泡沫+铝箔反射层，总热阻值达R=45 m²·K/W以上 | 200-300mm |
| 防溅挡板 | 防止航行颠簸导致的液体剧烈晃动，降低冲击载荷 |
案例: Qatargas运营的Q-Max型LNG船采用GTT公司的NovaFlex薄膜系统，单舱容量可达26万m³。

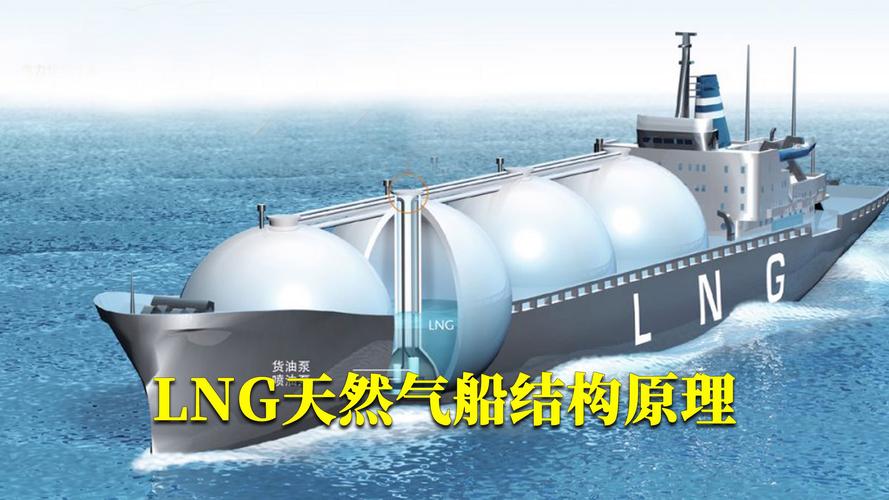

（图片来源网络，侵删）
（三）支撑系统创新
🔧 鞍座式支撑：通过弧形钢板将储罐重量分散至船体纵桁，避免局部应力过大。 🔧 悬吊式减振装置：利用弹簧-阻尼器组合吸收船舶摇晃产生的惯性力，保护管道连接部位。 🔧 滑动支承块：允许储罐在受热膨胀时产生微小位移，防止金属疲劳断裂。
材料科学与工程应用
（一）低温钢材选用标准
| 牌号 | 最低使用温度 | 冲击功要求 (J) | 焊接工艺 | 应用场景 |
|---|---|---|---|---|
| 9Ni钢 | -196℃ | ≥60@-196℃ | 埋弧自动焊+预热处理 | LNG船主储罐 |
| 5Ni钢 | -101℃ | ≥47@-101℃ | 手工电弧焊+后热处理 | LPG船次要构件 |
| 奥氏体不锈钢 | -269℃ | 无需考核 | 钨极氩弧焊 | 腐蚀性介质输送管段 |
（二）特殊涂层技术
🔹 环氧富锌底漆：牺牲阳极作用延缓腐蚀进程。 🔹 聚氨酯面漆：耐受-196℃液氮浸泡不脱落。 🔹 防滑甲板涂料：添加陶瓷颗粒提升湿滑环境下的操作安全性。
温度控制系统架构
（一）三级保冷体系
| 层级 | 执行机构 | 控制目标 | 能耗占比 |
|---|---|---|---|
| 一级屏障 | 真空粉末绝热层 | 日蒸发率＜0.15%/天 | 60% |
| 二级屏障 | 循环冷却管路 | 舱壁温度波动≤±2℃ | 25% |
| 三级屏障 | 惰性气体置换系统 | 氧气含量＜5%vol | 15% |
（二）动态调节策略
⏳ 卸货阶段：启动喷淋系统加速汽化吸热，防止剩余货物过热升压。 ⏳ 压载航行期：关闭所有加热盘管，启用液氮喷射维持超低温状态。 ⏳ 应急情况：触发CO₂灭火系统的同时切断通风口，形成窒息防护。
安全保障体系
（一）监测预警网络
⚠️ 多点传感器阵列：每艘LNG船配备超过200个温度/压力/液位传感器，数据采集频率达1次/秒。 ⚠️ 气体检测模块：可燃气体探测器灵敏度达LEL的1%，泄漏报警响应时间＜3秒。 ⚠️ 应变仪网络：实时监测船体变形量，阈值设定为许用挠度的80%。
（二）泄放处置方案
🔥 火炬臂系统：可将多余蒸气高空点燃，火焰高度超过桅杆顶端5米。 ❄️ 再冷凝装置：将排放的BOG重新液化回收，经济性提升约12%。 🚯 紧急脱离接头：遇险时可在90秒内完成货舱与岸罐的快速分离。
运维管理要点
📝 日常巡检清单：每日检查内容包括法兰密封面、波纹管膨胀节、安全阀铅封状态等37项指标。 📊 年度检修项目：必须拆解检查阀门内部组件磨损情况，更换老化程度超过25%的垫片。 🎯 人员资质要求：持证船员需完成STCW公约规定的危险货物运输专项培训，每两年复训一次。
相关问题与解答
Q1: 为什么液化气船不能随意改变航速？
答: 高速行驶会导致以下风险：①加剧货物晃荡引发液击现象；②增加主机负荷使排气温度升高；③破坏已建立的热平衡状态，通常要求海况良好时航速不超过18节，恶劣天气需降至12节以下。
Q2: 如何判断货舱是否存在微量泄漏？
答: 可通过三个迹象识别：①货舱压力异常缓慢上升；②透气桅持续排出白色雾状物；③相邻舱室氧气浓度莫名下降，此时应立即启动光谱分析仪进行氦质谱检漏。
