船舶主机作为船舶动力系统的核心,其结构复杂且精密，直接关系到船舶的航行性能与可靠性，以下从整体架构到关键部件，结合英文图解视角，详细解析船舶主机的结构组成与工作原理。

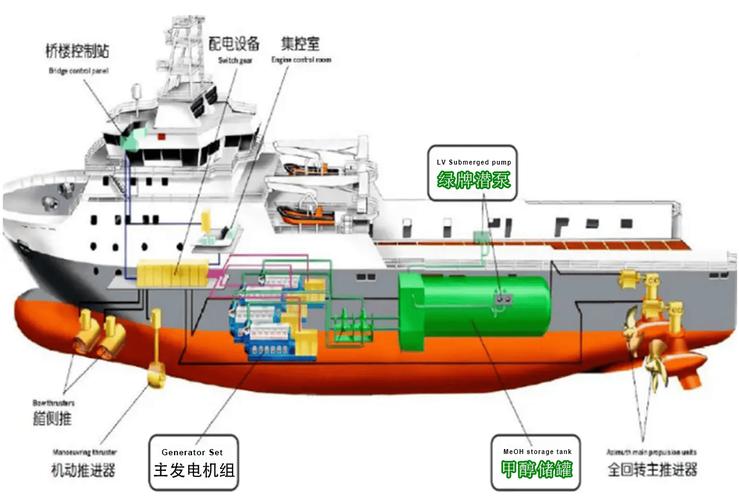

主机整体架构与分类
船舶主机主要分为柴油机（Diesel Engine）、蒸汽轮机（Steam Turbine）和燃气轮机（Gas Turbine），其中柴油机因热效率高、经济性好，成为商船（如集装箱船、散货船）的主流选择，以大型低速二冲程柴油机为例，其整体结构可分为固定部件（Bedplate, Frame, Cylinder Jacket等）、运动部件（Piston, Connecting Rod, Crankshaft等）、燃油系统、润滑系统、冷却系统、排气系统及控制系统七大模块。
固定部件：机座与气缸体
固定部件是主机的骨架,支撑运动部件并承受工作时的冲击与振动。
- 机座（Bedplate）：由纵梁（Longitudinal Girders）和横梁（Cross Girders）焊接而成，内部空间用于存储润滑油，同时作为曲轴的支撑基座，其材质通常为高强度钢，通过地脚螺栓（Foundation Bolts）固定在船体基座上。
- 机架（A-Frame/Frame）：连接机座与气缸体，呈“A”字形结构，用于安装气缸体（Cylinder Block）和导板（Guide Shoes），引导运动部件的直线运动。
- 气缸套（Cylinder Liner）：镶嵌在气缸体内部，直接与高温高压燃气接触，需具备耐磨损、耐腐蚀特性，其内表面加工有环形沟槽（Grooves），用于安装活塞环（Piston Rings）。
运动部件：动力转换核心
运动部件通过往复运动和旋转运动将燃料的化学能转化为机械能,是主机“做功”的核心。
- 活塞（Piston）：由活塞头（Piston Crown）、活塞裙（Piston Skirt）和活塞销（Piston Pin）组成，活塞头呈凸顶（Crown Shape），燃烧室（Combustion Chamber）的一部分，承受最高温度（可达2000℃）和压力（可达20MPa）；活塞裙与气缸套配合，确保运动密封；活塞销连接活塞与连杆，传递动力。
- 连杆（Connecting Rod）：连接活塞与曲轴，将活塞的直线运动转换为曲轴的旋转运动，杆身（Rod Body）为“工”字形截面，兼顾强度与轻量化；大端轴承（Big End Bearing）与曲轴销（Crank Pin）配合，小端轴承（Small End Bearing）与活塞销配合。
- 曲轴（Crankshaft）：由主轴颈（Main Journal）、曲柄销（Crank Pin）、曲柄臂（Crank Web）和飞轮（Flywheel）组成，主轴颈安装在机座的主轴承（Main Bearing）上，曲柄销通过连杆与活塞连接，曲柄臂的偏心设计将连杆的往复运动转化为旋转运动，飞轮安装在曲轴末端，储存和释放能量，确保输出扭矩均匀。
辅助系统：保障主机稳定运行
- 燃油系统（Fuel System）：包括燃油柜（Fuel Tank）、燃油泵（Fuel Pump）、喷油器（Fuel Injector）等，重油（Heavy Fuel Oil, HFO）需经加热器（Heater）降低粘度后，由高压喷油器以雾化状态喷入气缸，与空气混合燃烧。
- 润滑系统（Lubrication System）：由滑油泵（Lubricating Oil Pump）、滤清器（Filter）、冷却器（Cooler）组成，滑油在运动部件表面形成油膜（Oil Film），减少磨损；同时带走摩擦热和金属屑，经冷却后循环使用。
- 冷却系统（Cooling System）：分低温冷却（Low-Temperature Cooling, LTC）和高温冷却（High-Temperature Cooling, HTC），低温系统（淡水/海水）冷却滑油和增压空气；高温系统（淡水）冷却气缸套和活塞头，防止过热。
- 排气系统（Exhaust System）：收集气缸排出的高温废气（约400℃），经废气锅炉（Exhaust Gas Boiler）回收热量产生蒸汽，用于船舶供暖或驱动辅机，最后经消音器（Muffler）排入大气。
关键部件英文术语对照表
| 中文术语 | 英文术语 | 功能说明 |
|---|---|---|
| 气缸套 | Cylinder Liner | 与活塞配合形成燃烧空间，耐磨损 |
| 活塞环 | Piston Rings | 密封燃气，刮除多余润滑油 |
| 主轴承 | Main Bearing | 支撑曲轴，减少摩擦 |
| 喷油器 | Fuel Injector | 雾化燃油，定时定量喷入气缸 |
| 增压器 | Turbocharger | 提高进气密度，增加燃烧效率 |
| 气阀 | Exhaust/Inlet Valve | 控制废气排出和新鲜空气进入 |
英文图解视角下的结构逻辑
通过英文图解（如“Cross-Sectional View of Diesel Engine”），可直观理解各部件的空间关系：
- 气缸盖（Cylinder Head） 位于气缸套顶部，安装喷油器、气阀和启动阀（Starting Valve），形成封闭的燃烧室。
- 凸轮轴（Camshaft） 通过齿轮（Gear Train）与曲轴同步旋转，驱动气阀推杆（Valve Pushrod）控制气阀开闭，实现“进气-压缩-做功-排气”四冲程循环。
- 示功阀（Indicator Cock） 用于连接示功器（Indicator），测量气缸内压力变化，绘制示功图（Indicator Diagram），分析燃烧效率。
相关问答FAQs
Q1: 船舶主机气缸套为何采用湿式设计（Wet Liner）？
A: 湿式气缸套外壁直接与冷却水接触，优点包括：①散热效率高，能有效降低气缸套工作温度；②便于拆卸和更换，维修成本低；③结构紧凑，减轻整机重量，但需注意密封性，防止冷却水泄漏至曲轴箱。
Q2: 主机“Topping Cycle”废气系统的作用是什么？
A: “Topping Cycle”指利用主机废气驱动废气锅炉（Exhaust Gas Boiler, EGB）产生蒸汽，蒸汽可用于：①驱动蒸汽轮机发电（辅机供电）；②为船舶生活供暖（Steam Heating）；③驱动蒸汽轮机直接辅助主机推进（Combined Power），该系统可提高主机热效率至50%以上，降低燃油消耗，符合节能减排要求。
