船舶生产检验规程有哪些核心要点？-中国船舶网

船舶生产检验规程是确保船舶建造质量、航行安全及环境保护的重要技术法规，涵盖从原材料检验到最终交付的全过程控制，其核心目标是通过对生产环节的系统性监督，使船舶符合国际海事组织（IMO）、船级社及船旗国的强制性要求，同时满足船东的技术规格书，以下从检验依据、检验流程、关键控制点及质量记录等方面展开详细说明。

检验依据与适用范围

船舶生产检验的依据主要包括：

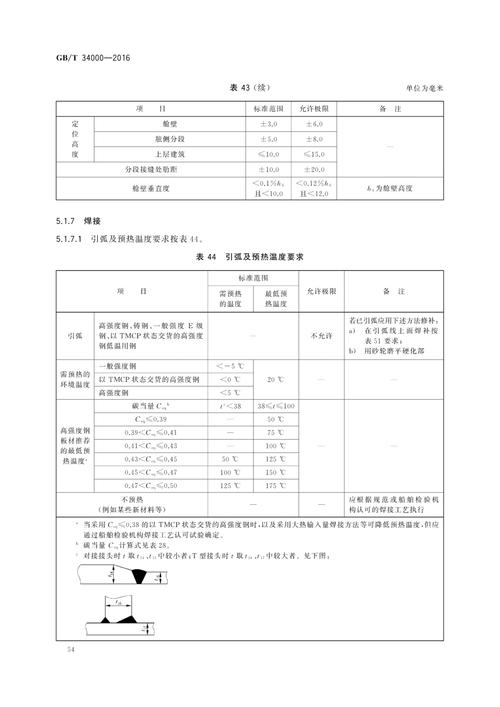

（图片来源网络，侵删）

国际公约与法规：如《国际海上人命安全公约》（SOLAS）、《国际防止船舶造成污染公约》（MARPOL）、《国际载重线公约》等；
船级社规范：如中国船级社（CCS）、挪威船级社（DNV）、英国劳氏船级社（LR）等发布的《钢质海船入级规范》；
船级社批准图纸与文件：包括最终批准的总体布置图、结构图、管系图等；
国家与行业标准：如GB/T 712《船舶及海洋工程用钢》、CB/T 3000《船舶建造质量标准》等；
船东技术规格书：对船舶性能、设备配置等的特殊要求。

适用范围涵盖各类商船（散货船、油船、集装箱船等）、工程船及海洋平台等 marine 结构物的建造检验。

生产检验流程与关键控制点

船舶生产检验流程按建造阶段划分为原材料检验、部件检验、分段检验、合拢检验、舾装检验、系泊试验与航行试验七大环节，各环节控制点如下：

（一）原材料与焊接材料检验

材料验收：供应商需提供材料质量证明书（如CCS Form E），核对钢号、规格、力学性能（屈服强度、抗拉强度）及化学成分（碳、锰、磷、硫含量），高强度钢（如AH36、DH40）需额外进行冲击试验（-20℃冲击功≥34J）。
标识与追溯：材料需打上CCS认可的钢印（如厂标、 grade、批号），建立“材料追溯台账”，确保每块钢板可追溯至炉号、生产厂家及使用部位。
焊接材料：焊条、焊丝需检查型号、批号、烘焙记录（如低氢焊条需350℃烘焙1小时，150℃保温），防止受潮影响焊接质量。

（二）部件与分段制造检验

下料与加工：数控切割后需检查切割面光洁度（缺口深度≤1mm）、坡口角度（允许偏差±5°）；冷弯或热成型部件需进行材料性能复验（如热成型后屈服强度不超过标准值的10%）。
装配质量：分段装配间隙允许偏差≤1mm，错边量≤板厚的10%且≤3mm，角变形≤4mm/m，重要结构（如舱壁、甲板）需采用定位焊，定位焊长度≥50mm，间距≤300mm。
焊接检验：
- 外观检查：焊缝表面不得有裂纹、咬边（深度≤0.5mm）、焊瘤等缺陷；
- 无损检测（NDT）：对全熔透焊缝进行100%射线检测（RT）或超声检测（UT），角焊缝进行磁粉检测（MT）或渗透检测（PT），检测标准按船级社规范（如CCS《材料与焊接规范》）。

（三）船台合拢与总段检验

合拢精度：分段对接后，大接缝间隙≤3mm，错边量≤4mm，水平度偏差≤5mm/m，采用激光经纬仪检测船体线型，确保型值偏差≤±5mm。
密性试验：对舱柜、水密舱壁等进行气压试验（0.02MPa，15分钟压降≤5%）或水压试验（试验压力为1.25倍设计压力），重点检查焊缝、人孔盖、法兰连接处。

（四）舾装与系统安装检验

设备安装：主机、发电机等基座螺栓需100%紧固，扭矩值符合说明书要求（如MAN主机螺栓扭矩按《柴油机安装手册》分级拧紧）。
管系安装：管材壁厚偏差≤±10%，法兰面平行度偏差≤0.2mm/m，液压管路需进行1.5倍工作压力的密封性试验。
舾装件：舵叶、导流罩等需进行称重试验（误差≤±3%），救生设备（如救生艇）按SOLAS Chapter III要求进行抛投试验。

（五）系泊试验与航行试验

系泊试验：
- 主机试验：慢车、中速、全速运行，检查各参数（转速、油压、振动值）符合设计要求；
- 发电机试验：进行负荷切换试验（突加/突减50%负荷，电压波动≤±5%）；
- 导航设备：GPS、雷达、AIS需进行功能测试，定位误差≤10m。
航行试验：
- 性能试验：满载试航时，航速偏差≤设计值的3%，主机功率偏差≤±2%；
- 操纵性试验：回转试验（直径≤5倍船长），Z形试验（首向角超越量≤15°）；
- 安全设备：消防系统（水雾、泡沫）喷射时间≥10分钟，应急发电机自动启动时间≤45秒。

质量记录与不符合项控制

检验记录：每项检验需填写《检验报告》，记录检验时间、人员、结果及附件（如RT底片、试验曲线），保存期限至船舶报废。
不符合项管理：对发现的缺陷（如焊缝超标、设备故障）按“轻微/一般/严重”分级，制定纠正措施（如返修、更换），并跟踪验证关闭，严重不符合项（如主结构裂纹）需暂停施工，报船级社审批后复工。

船舶生产检验规程有哪些核心要点？

检验依据与适用范围
