第一阶段：设计与规划
这是所有生产工作的基础，决定了舵系的性能、可靠性和成本。
-
合同设计与规格确认

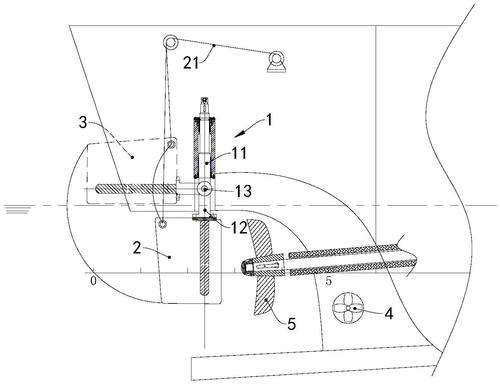

（图片来源网络，侵删）- 输入： 船级社规范（如CCS, ABS, DNV, LR等）、船东技术规格书、总体设计院提供的舵系布置图。
- 确定舵的类型（如平衡舵、襟翼舵、半悬挂舵等）、舵面积、舵杆直径、舵机功率等关键参数。
-
详细工程设计
- 三维建模： 使用CAD软件（如CATIA, SolidWorks）创建舵系的精确三维模型，包括舵叶、舵杆、舵销、轴承、舵销衬套等所有零部件。
- 结构强度计算： 使用有限元分析软件对舵叶、舵杆等关键承力部件进行强度、刚度和疲劳寿命计算，确保其在各种海况下（如满载、压载、应急操舵）的安全性。
- 生产图纸绘制： 根据三维模型和计算结果，绘制详细的二维生产图纸，包括零件图、组件图和总装图，标明所有尺寸、公差、材料、焊接要求、热处理要求等。
- 工艺文件编制： 编制焊接工艺规程、无损检测规程、装配工艺规程等指导性文件。
第二阶段：原材料采购与检验
-
材料采购
- 根据设计图纸采购所需的原材料，主要为船体结构用钢，如船用 Grade A, Grade B, Grade AH36, DH36 等。
- 对于舵杆等关键承力部件,可能需要采购高强度合金钢锻件。
-
材料检验
- 文件审查： 核对材料的材质证明书,确保其化学成分和力学性能符合船级社规范和设计要求。
- 外观检查： 检查钢板、锻件表面是否有裂纹、夹层、重皮等缺陷。
- 抽样复验： 按照规范要求，对材料进行抽样，送至第三方实验室进行拉伸、冲击、弯曲等试验,验证其性能。
第三阶段：零部件加工
这是将原材料转化为精确零件的核心阶段。

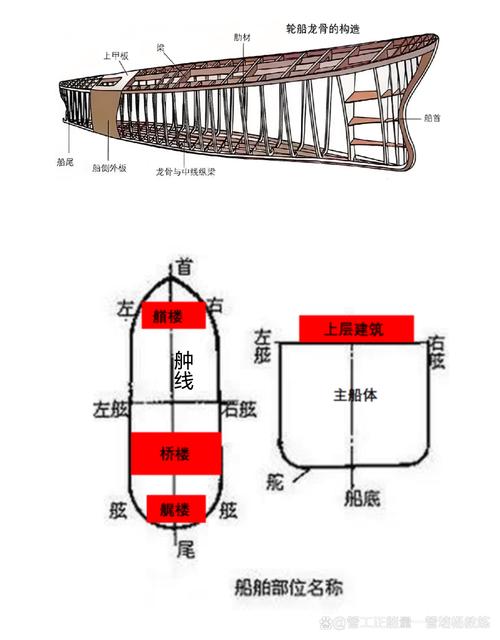

（图片来源网络，侵删）
-
下料
- 使用数控切割机、等离子切割机或火焰切割机，将钢板切割成舵叶外壳、内部隔板、轴承座等零件的轮廓。
- 对于精度要求高的零件,采用激光切割或水刀切割。
-
成型加工
- 舵叶外壳成型： 将切割好的舵叶外壳板块送入液压机或折弯机,压制成设计要求的曲面形状。
- 舵杆加工：
- 粗加工： 对大型舵杆锻件进行车削和镗削，去除大部分余量,形成基本轮廓。
- 精加工： 在大型车床上进行精车，确保舵杆各段（上舵承、下舵承、舵销处）的尺寸精度和表面粗糙度达到设计要求，特别是与舵叶连接的法兰端面和螺栓孔,必须保证极高的平面度和位置度。
- 其他零件加工： 加工舵销、衬套、轴承座、密封件等标准件和非标件。
-
坡口加工
使用坡口机或火焰切割，在所有需要焊接的边缘加工出符合焊接工艺要求的坡口,以保证焊缝质量。
（图片来源网络，侵删）
第四阶段：装配与焊接
将加工好的零件组装成舵叶和舵杆组件。
-
舵叶装配
- 在专用装配平台上，将舵叶外壳、内部隔板、筋板等零件按图纸要求进行定位和组装。
- 使用工装夹具保证舵叶的线型、尺寸和角度准确无误。
- 点焊固定,确保装配牢固。
-
焊接
- 焊接方法： 主要采用埋弧自动焊和手工电弧焊。
- 焊接过程： 按照预先制定的焊接工艺规程进行施焊，焊接顺序非常重要，需要遵循“对称、分段、退步”的原则,以最大限度地减小焊接变形和内应力。
- 过程监控： 焊接过程中需监控焊接参数（电流、电压、速度）和层间温度。
-
舵杆与舵叶的装配
- 这是一个精度要求极高的工序，将精加工好的舵杆垂直吊装,对准舵叶顶部的法兰孔。
- 使用液压拉伸器或大扭矩扳手，按照规定的顺序和扭矩值，分步拧紧连接螺栓，确保法兰面紧密贴合,受力均匀。
第五阶段：焊后处理与检测
这是确保舵系内在质量和结构完整性的关键环节。
-
焊缝外观检查
100%检查所有焊缝表面，不得有裂纹、咬边、焊瘤、气孔等可见缺陷。
-
无损检测
- 超声波探伤： 对所有主要焊缝进行100% UT检测，检查焊缝内部是否存在未熔合、未焊透、夹渣、裂纹等缺陷。
- 射线探伤： 对特定重要部位或UT发现可疑的区域进行RT检测,以提供直观的内部缺陷图像。
- 磁粉探伤/渗透探伤： 对舵杆、舵销等关键零件的表面及近表面进行MT或PT检测,查找表面裂纹。
-
热处理
- 对于高强度钢焊接的舵叶和经过冷加工的舵杆,需要进行消除应力热处理。
- 将整个舵叶或舵杆组件放入热处理炉中，缓慢加热到预定温度（通常为550-650°C），保温一段时间，然后随炉冷却，这一过程可以消除焊接和加工产生的残余应力，稳定尺寸,防止应力腐蚀开裂。
-
尺寸与形位公差复查
热处理后，使用三坐标测量仪等高精度设备，对舵叶的总长、宽度、舵杆中心线位置、舵叶剖面线型等进行最终测量,确保所有尺寸和形位公差符合设计图纸和船级社规范。
第六阶段：表面处理与防腐
船舶长期处于海洋腐蚀环境中,防腐是舵系制造的重中之重。
-
表面预处理
- 喷砂/抛丸除锈： 使用高压空气将钢砂或钢丸喷射到舵系表面，彻底清除氧化皮、铁锈和油污，使金属表面达到Sa2.5级或更高的清洁度。
- 表面粗糙度控制： 喷砂后形成均匀的粗糙度,有利于油漆的附着。
-
涂装
- 涂装体系： 根据船东和船级社要求，采用高性能的重防腐涂料体系，通常包括：
- 车间底漆： 在预处理后立即喷涂,防止在加工和存放期间生锈。
- 环氧富锌底漆： 提供阴极保护作用。
- 环氧中间漆： 增加涂层厚度,提高屏蔽性能。
- 聚氨酯面漆： 提供耐候性、耐紫外线和美观的表面。
- 涂装控制： 严格控制每道漆的干膜厚度,并使用测厚仪进行检测。
- 涂装体系： 根据船东和船级社要求，采用高性能的重防腐涂料体系，通常包括：
第七阶段：出厂前试验与包装
-
最终检验与标记
- 对成品进行最后一次全面的外观和尺寸检查。
- 在舵叶的适当位置打上船级社钢印和船东标记。
-
包装与运输
- 对加工面（如舵杆螺纹、法兰面）进行防锈保护,通常涂抹防锈脂并包裹保护罩。
- 根据运输方式（公路、海运）进行合适的包装和固定,防止在运输过程中发生磕碰或变形。
-
出厂文件
- 整理并提交所有质量证明文件，包括：
- 材料质证书
- 焊工证书
- NDT报告
- 热处理曲线报告
- 涂装记录
- 产品合格证
- 整理并提交所有质量证明文件，包括：
完成以上所有步骤后，一套合格的船舶舵系才算正式生产完成,准备交付船厂进行安装。
