船舶车钟是驾驶台与机舱之间传递主机操纵指令的核心设备，其电路结构的设计必须保证高度的可靠性、清晰性和抗干扰能力，现代船舶车钟系统主要分为两大类：机械式车钟和电气/电子式车钟，电气/电子式车钟是绝对的主流,我们重点解析其电路结构。
核心组成部分
一个完整的电气车钟系统,其电路主要由以下几个部分构成：
（图片来源网络，侵删）

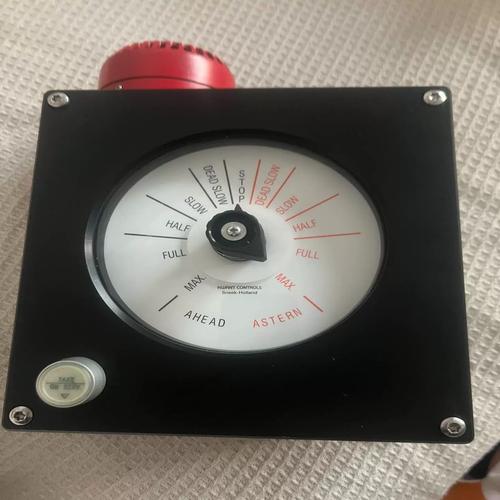

- 车钟主机: 安装在驾驶台，由驾驶员操作,它是一个带有多个位置指示的开关或编码器。
- 车钟副机: 安装在机舱，供轮机员确认和回复,结构与主机类似。
- 电源与指示系统: 包括供电、指示灯、蜂鸣器等。
- 连接电缆: 连接驾驶台和机舱的屏蔽电缆,是信号的物理通道。
- 控制单元: 在更现代的系统中，可能包含PLC或微控制器,用于信号处理和逻辑控制。
电路结构类型
根据其工作原理,电气车钟的电路结构主要可以分为以下几种：
触点式（继电器式）车钟电路
这是最经典、最可靠的电路结构，至今仍在许多船舶上使用,其核心是利用一组或多组机械触点的通断来控制电路。
单通道、带指示灯和声光报警的电路结构
这是最基础的一种，结构清晰,易于理解。
电路结构解析：
（图片来源网络，侵删）
- 电源: 通常为直流24V或110V船舶电瓶电源。
- 车钟主机: 是一个多档位旋转开关，例如有“STOP”（停车）、“SLOW AHEAD”（低速前进）、“ HALF AHEAD”（半速前进）、“FULL AHEAD”（全速前进）等档位。
- 车钟副机: 与主机结构相同的旋转开关,但由轮机员操作。
- 工作流程:
- 发送指令: 驾驶员转动车钟主机手柄到某个档位（SLOW AHEAD”）。
- 电路接通: 主机开关内部的相应触点闭合，接通从驾驶台正极 → 主机触点 → 驾驶台绿灯 → 连接电缆 → 机舱继电器线圈 → 连接电缆 → 负极。
- 指示与报警:
- 驾驶台绿灯亮: 表示“SLOW AHEAD”指令已成功发出。
- 机舱继电器得电: 机舱的继电器线圈通电,其常开触点闭合。
- 机舱声光报警: 继电器触点闭合，接通机舱的电铃和红灯的电源，发出声光报警,提醒轮机员有新指令。
- 回复指令: 轮机员看到/听到报警后，转动车钟副机手柄到相同的档位（“SLOW AHEAD”）。
- 回复电路接通: 副机开关的相应触点闭合，接通从驾驶台正极 → 副机触点 → 机舱绿灯 → 连接电缆 → 驾驶台继电器线圈 → 连接电缆 → 负极。
- 回复指示与报警:
- 机舱绿灯亮: 表示轮机员已收到并执行该指令。
- 驾驶台继电器得电: 驾驶台的继电器线圈通电,其常开触点闭合。
- 驾驶台声光报警: 继电器触点闭合，接通驾驶台的电铃和红灯的电源,通知驾驶员指令已被回复。
- 复位: 当双方手柄都回到“STOP”或一个中立位置时，所有电路断开，指示灯和报警器熄灭/停止。
特点:
- 优点: 结构简单，原理直观，故障排查容易，可靠性高（因为继电器是成熟的工业元件）。
- 缺点: 触点数量多，长期使用可能出现机械磨损或接触不良；电路相对复杂,布线较多。
双通道（或称“重复”或“核对”式）车钟电路
为了提高可靠性，特别是避免因触点粘连导致误发指令，许多重要船舶采用双通道电路，其结构与单通道类似，但每个指令档位都有两套完全独立的触点和电路。
- 工作原理: 当驾驶员发送指令时，必须同时闭合两个通道的触点，机舱的指示灯或继电器才会动作，如果一个通道的触点粘连，另一个通道的断开状态会使整个指令无效,从而防止了错误指令的发出。
- 应用: 通常用于主机功率较大或对安全性要求极高的船舶。
电子式（PLC/微控制器）车钟电路
随着船舶自动化水平的提高,基于可编程逻辑控制器或微控制器的电子车钟越来越普遍。
基于PLC的车钟系统结构
电路结构解析:

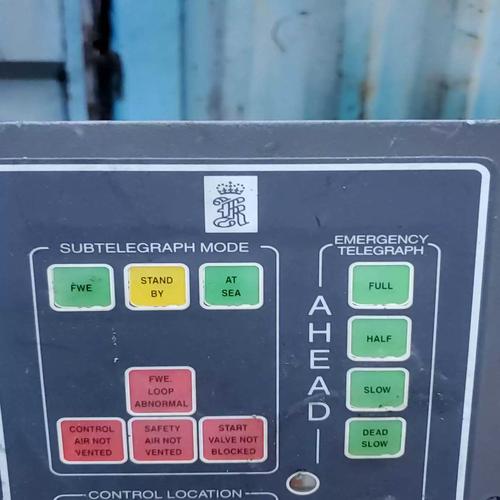

（图片来源网络，侵删）
- 输入部分:
- 车钟主机和副机都使用编码器或带地址的旋转开关。
- 当手柄转动时，编码器/开关会输出一组特定的数字信号（如BCD码、格雷码或二进制码）,代表当前的档位。
- 这些信号通过屏蔽电缆传送到驾驶台和机舱的PLC的数字量输入模块。
- 处理部分:
- 驾驶台PLC和机舱PLC通过一个数据通信网络（如 CAN Bus, Modbus, NMEA 2000 或简单的RS-485串行通信）连接。
- 驾驶台PLC: 将驾驶员操作的档位编码打包成数据帧,通过通信网络发送给机舱PLC。
- 机舱PLC: 接收到数据后，解码出指令档位，然后控制机舱的指示牌显示相应指令,并触发声光报警器。
- 机舱PLC: 轮机员操作副机后，同样将回复的档位编码打包,通过通信网络发送回驾驶台PLC。
- 驾驶台PLC: 接收到回复数据后,控制驾驶台的指示牌和报警器。
- 输出部分:
- PLC的数字量输出模块控制继电器或固态继电器，进而控制指示灯、电铃等执行元件。
- 指示牌通常采用LED点阵屏或七段数码管，由PLC直接驱动，可以显示文字、数字或图形,非常直观。
特点:
- 优点:
- 高度可靠: 通信协议自带校验和错误处理机制,能有效防止数据传输错误。
- 功能强大: 除了基本的车钟功能，还可以轻松集成主机转速反馈、指令时间记录、故障诊断和报警记录等高级功能。
- 布线简单: 通信网络通常只需要2-4根线（如CAN_H, CAN_L）,比传统继电器电路的成对布线简单得多。
- 显示直观: LED屏幕可以显示更丰富的信息，如“ENGINE SLOW AHEAD”。
- 缺点:
- 依赖于PLC和软件，一旦出现软件Bug或硬件故障,排查相对复杂。
- 对维护人员的技能要求更高,需要具备PLC和网络知识。
电路设计的共同原则与要点
无论采用哪种电路结构,船舶车钟的设计都必须遵循以下原则：
- 电源隔离: 驾驶台和机舱的电路最好通过继电器或光耦进行电气隔离,防止地电位差或一侧的故障影响到另一侧。
- 屏蔽与接地: 连接驾驶台和机舱的电缆必须是屏蔽双绞线，并将屏蔽层在两端（或至少在一端）可靠接地,以抵抗船舶上的电磁干扰。
- 冗余设计: 对于关键船舶，常采用双电源供电（主电源和应急电源）和双通道通信（如双CAN总线）,确保在单点故障时系统仍能工作。
- 故障安全: 电路设计应考虑“故障安全”原则，通信中断或电源故障时，系统应能发出明确的故障报警，并尽可能地将主机置于安全状态（如降速或停车）。
- 声光报警: “指令”和“回复”两个环节都必须有独立的声光报警，确保信息不被遗漏,报警器在收到回复或双方手柄复位后应能自动停止。
- 机械互锁: 在一些老式车钟中，车钟副机手柄在未执行完当前指令前，可能被设计成无法转动到下一个档位,防止操作混乱。
| 特性 | 触点式（继电器）车钟 | 电子式（PLC）车钟 |
|---|---|---|
| 核心元件 | 继电器、开关、指示灯 | PLC、编码器、通信网络、LED屏 |
| 工作原理 | 触点通断控制电路 | 数字信号编码、网络传输、PLC逻辑处理 |
| 可靠性 | 高，但依赖机械触点 | 非常高，依赖软件和通信协议 |
| 功能 | 基本的车钟、报警 | 车钟、报警、数据记录、诊断、集成 |
| 布线 | 复杂，线缆多 | 简单，通信线缆少 |
| 维护 | 简单，电工可处理 | 复杂，需自动化工程师 |
| 趋势 | 老旧船舶仍在使用 | 现代船舶绝对主流 |
船舶车钟的电路结构已经从经典的继电器逻辑演变为现代的数字化网络控制，但其“指令-回复-确认”的核心通信流程和高可靠性、高安全性的设计要求始终未变，了解这两种基本结构,对于理解船舶机舱的通信和控制系统至关重要。
