内河船舶宜选用流线型平衡舵，其水动力性能好，转向灵敏；搭配整流帽可减少阻力，适应内河水深较浅、弯道多的工况，兼顾经济
多维度解析与优化建议
内河航运作为我国综合交通运输体系的重要组成部分,其船舶操控性能直接影响着航行效率与安全性，本文从内河航道特性出发，系统分析各类船舵的技术特征、适用场景及选型要点，结合典型应用场景提出科学选配方案，并通过对比表格直观呈现不同舵型的优劣势，全文旨在为内河船舶设计、建造及运营单位提供专业化的决策依据。
内河航道环境对操舵系统的特殊要求
（一）复杂工况挑战
| 影响因素 | 具体表现 | 对舵机的要求 |
|---|---|---|
| 航道宽度受限 | 频繁转向避让 | 高灵敏度+快速响应 |
| 水流速度多变 | 急弯处横向流速差达0.5~1.2m/s | 抗横流干扰能力强 |
| 浅滩区域 | 富余水深不足吃水的30% | 防泥沙淤积+低阻力设计 |
| 桥区通航 | 需精准保持航迹通过桥孔 | 微调精度±0.5°以内 |
| 昼夜通航密度 | 高峰时段每小时超百艘次 | 故障率低+应急操控可靠 |
（二）核心性能指标
- 回转直径：应≤2倍船长（长江干线标准）
- 倒车效能：紧急停船距离不超过3倍船长
- 持续工作时间：连续满负荷运行≥8小时
- 环境适应性：能在水温0~35℃、含沙量≤5kg/m³条件下稳定工作
主流船舵类型技术解析
（一）传统机械式舵系
平衡舵（最常用）
✅ 优势：
（图片来源网络，侵删）
- 水动力矩均衡,驾驶员体力消耗降低40%
- 结构简单,维护成本较同类低30%
- 适配功率范围广（50~5000kW主机均可匹配） ❌ 局限：
- 空泡现象易导致表面侵蚀（需每年进行超声波探伤）
- 最大偏转角度受限（35°）
半平衡舵
🔧 结构特点：舵叶面积上部占40%，下部占60%
📌 适用场景：吃水较浅的散货船（T≥2.5m时效果最佳）
💡 改进方向：加装导流罩可使推进效率提升8%~12%
（二）现代流体力学优化舵型
流线型全补偿舵
🌊 创新设计：采用NACA翼型剖面+整流罩组合
⚙️ 性能提升：
- 阻力系数从0.28降至0.19
- 相同推力下油耗降低7%~9%
- 自润滑轴承寿命延长至5万小时
襟翼舵（Flapper Rudder）
🔄 工作原理：主舵叶带动可动襟翼同步偏转
⚡ 突出优势：
- 小角度转向时升力系数提高60%
- 特别适合V型槽航道掉头操作
⚠️ 注意事项：需配备液压同步机构，造价增加约25%
（三）特种功能舵型
| 类型 | 核心功能 | 典型应用案例 |
|---|---|---|
| 反应舵 | 消除螺旋桨尾流干扰 | 江海联运集装箱船 |
| 组合舵 | 主副舵协同作业 | 三峡库区大型游轮 |
| 折叠式舵 | 通过低矮桥洞时收起 | 京杭运河特种运输船队 |
| 喷水助推舵 | 辅助低速段加速转向 | 乌江流域滚装客船 |
舵型选型决策矩阵
（一）关键参数对照表
| 评价维度 | 普通平衡舵 | 流线型全补偿舵 | 襟翼舵 | 反应舵 |
|---|---|---|---|---|
| 初投资成本 | ||||
| 维护复杂度 | ||||
| 转向灵敏度 | ||||
| 抗空泡能力 | ||||
| 适用航速(节) | <18 | <25 | <20 | <15 |
| 最佳吃水比 | 1:4~1:5 | 1:3.5~1:4 | 1:4~1:5 | 1:4~1:6 |
（二）选型建议流程图
graph TD
A[确定船舶参数] --> B{总长<50m?}
B -->|是| C[优先选半平衡舵]
B -->|否| D{载重量>3000吨?}
D -->|是| E[推荐流线型全补偿舵]
D -->|否| F{常经急弯航道?}
F -->|是| G[采用襟翼舵+辅助推进器]
F -->|否| H[常规平衡舵+导流板]
安装调试与运维要点
（一）安装规范
- 间隙控制：舵承径向间隙应≤0.3mm/m轴径
- 对中校准：舵杆轴线与螺旋桨轴线偏差＜0.5°
- 防腐处理：淡水区域采用环氧沥青涂层，海水区域改用热喷锌+环氧面漆
- 密封检测：液压管路进行1.5倍工作压力保压试验（持续30分钟无泄漏）
（二）维护保养周期表
| 项目 | 检查周期 | 更换标准 | |
|---|---|---|---|
| 舵销轴承 | 每季度 | 清洗加油，测量游隙 | 间隙＞0.8mm时更换 |
| 液压油缸 | 半年 | 更换液压油，检测活塞杆镀层 | 划痕深度＞0.2mm更换 |
| 舵叶连接螺栓 | 年度 | 扭矩校验（达到设计值90%） | 拉伸变形＞0.5%更换 |
| 电控系统 | 每月 | 检查限位开关，测试应急断电 | 绝缘电阻＜2MΩ需检修 |
典型案例分析

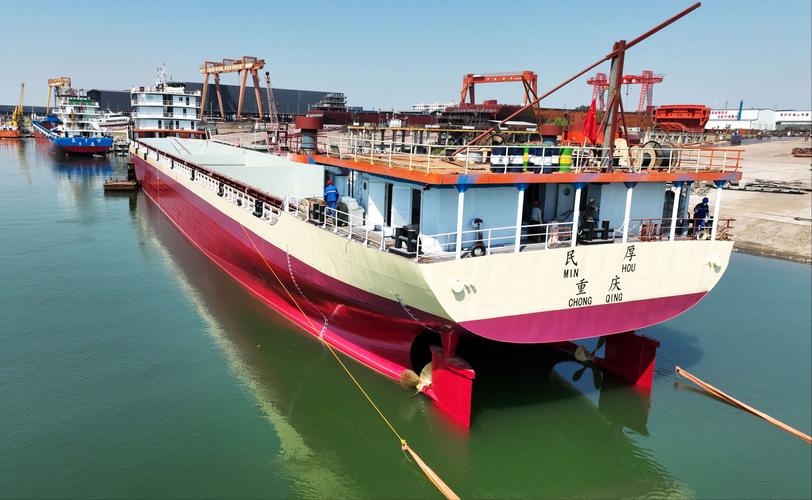

案例1：长江干线5000吨级散货船改造
原配置：传统平板舵，回转直径达2.2倍船长
改造方案：换装带整流罩的流线型舵+数字伺服系统
实施效果：
（图片来源网络，侵删）
- 回转直径缩小至1.8倍船长
- 靠离泊时间平均缩短15分钟/次
- 年燃油消耗减少约12吨（按航行200天计）
案例2：珠江三角洲支流客船
特殊需求：需频繁穿越低矮桥梁（净空高度＜8m）
解决方案：采用可折叠式组合舵+电动执行机构
技术亮点：
- 折叠状态厚度仅0.6m
- 展开/收起时间≤45秒
- 通过PLC实现自动/手动双模式切换
常见问题解答（Q&A）
Q1：为什么有的内河船会同时安装两个舵？
A：这种组合舵设计主要用于解决两大难题：①在弯曲半径小的航道实现更灵活转向；②当主舵发生故障时提供备用操控能力，典型配置为主舵承担主要转向功能，辅舵用于低速段精细调节，两者配合可使船舶在复杂航道中的机动性提升40%以上。
Q2：新型电子助力转向系统是否完全取代传统液压舵机？
A：目前尚不能完全替代，虽然电子助力系统具有响应快（＜0.1秒）、控制精度高的优点，但在以下场景仍需保留液压备份：①突发断电情况；②极端负载工况（如顶推船队编组）；③低温环境（-20℃以下），建议采用电液混合动力系统，既发挥电子控制的精准性，又保留液压系统的可靠性。
