江苏船舶主机活塞翻新是船舶维修保养领域一项关键技术工艺,涉及机械加工、表面处理、材料科学等多学科知识，其质量直接关系到船舶动力系统的运行可靠性、经济性和环保性能，随着航运业对运营成本控制要求的提高及绿色船舶理念的推进，活塞翻新技术凭借其显著的经济效益和环保优势，已成为延长主机寿命、降低维修成本的重要手段。
江苏船舶主机活塞翻新的背景与意义
船舶主机作为船舶的“心脏”，其活塞部件在工作过程中承受高温、高压、腐蚀及机械摩擦的复合作用，长期运行后易出现磨损、腐蚀、裂纹、变形等问题，传统维修方式多以更换全新活塞为主，但新活塞采购成本高（通常占主机维修费用的15%-20%），且制造过程消耗大量能源和原材料，据行业数据显示，一艘中型集装箱船的主机活塞更换费用可达数十万元，而翻新活塞的成本仅为新活塞的30%-50%，且能节省60%以上的材料消耗和碳排放。
江苏作为我国船舶工业大省,拥有沿江沿海的密集港口群和完善的船舶配套产业链，从大型船厂到中小型维修企业均具备活塞翻新能力，通过推广活塞翻新技术，不仅能帮助航运企业降低维修成本，还能减少资源浪费，符合国家“双碳”战略目标，对推动船舶工业绿色转型具有重要意义。
江苏船舶主机活塞翻新的核心工艺流程
活塞翻新是一个系统性工程,需严格按照技术标准执行，主要流程包括：拆卸检测、缺陷修复、尺寸恢复、表面强化、装配验证等环节，每个环节的质量控制直接决定翻新活塞的使用寿命。

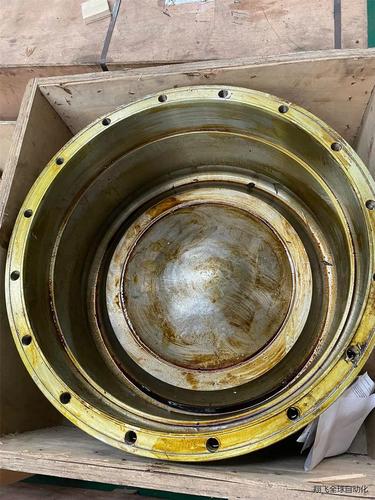

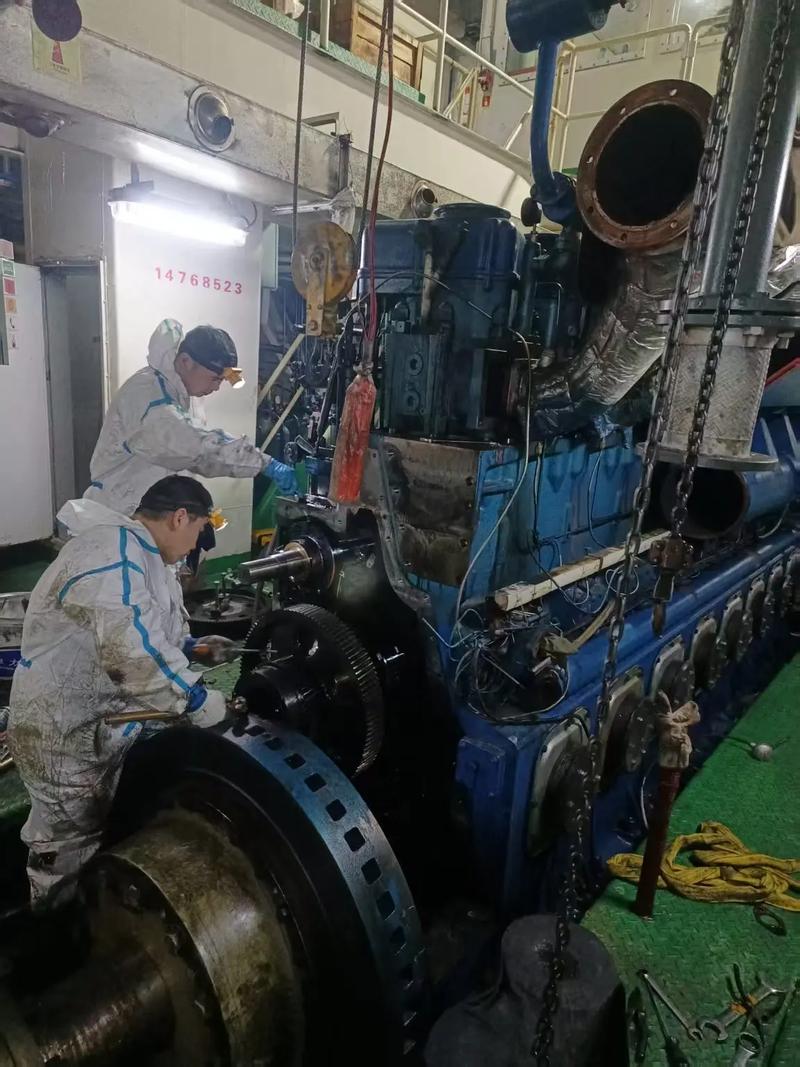

拆卸与初步检测
需将活塞从主机中安全拆卸,清除积碳、油污等附着物（常用方法为化学清洗和高压水射流清洗），随后进行初步目视检测，检查是否存在明显的裂纹、拉缸、烧伤等缺陷，并使用专用量具测量活塞直径、椭圆度、销孔尺寸等关键参数，与出厂标准对比，初步判断翻新可行性。
无损检测与缺陷评估
对初步检测合格的活塞,需进行无损检测（NDT），常用方法包括渗透检测（PT）、磁粉检测（MT）和超声波检测（UT），以检测表面及近表面微裂纹，对于铝合金活塞，还需进行X射线检测，判断内部是否存在缩孔、疏松等铸造缺陷，根据检测结果，依据《船用柴油机活塞修理技术规范》（CB/T 3785-1995）等标准，对活塞损伤等级进行分类，制定针对性修复方案。
缺陷修复与机械加工
针对不同缺陷,采用差异化修复工艺：
- 表面磨损修复：对于活塞顶面、环岸及裙部的轻微磨损，采用车削或磨削加工恢复尺寸，确保表面粗糙度Ra≤1.6μm，对于中度磨损，可先采用热喷涂（如等离子喷涂镍基合金）或电刷镀工艺恢复尺寸，再进行精加工。
- 裂纹修复：对长度≤5mm的浅表裂纹，采用氩弧焊补焊，焊后进行消除应力处理；对长度＞5mm或关键部位的裂纹，需评估修复可行性，必要时予以报废。
- 销孔变形修复：通过镗孔加工恢复销孔尺寸，配合镶套工艺（如镶青铜衬套），确保销孔与活塞销的配合间隙符合主机厂家要求（通常为0.02-0.05mm）。
以下为活塞关键尺寸修复公差参考表（单位：mm）：
| 部位 | 原始尺寸公差 | 翻新后公差 | 检测工具 |
|--------------|--------------|------------|------------------|
| 活塞直径 | ±0.05 | ±0.03 | 千分尺、气动量仪 |
| 环岸高度 | ±0.10 | ±0.08 | 高度规 |
| 销孔直径 | +0.02~0.05 | +0.01~0.04 | 内径千分尺 |
| 垂直度偏差 | ≤0.05/100 | ≤0.03/100 | 百分表、平板 |
表面强化处理
为提高活塞的耐磨、耐腐蚀及抗高温性能，翻新后需进行表面强化处理，常用工艺包括：
- 硬阳极氧化：针对铝合金活塞，在表面形成厚度20-50μm的氧化铝膜，硬度可达HV400以上，显著提升耐磨性。
- 珩磨网纹加工：对活塞裙部进行珩磨，形成网状储油沟槽，改善润滑性能，减少拉缸风险。
- 耐磨涂层喷涂：在活塞环槽表面喷涂等离子喷涂陶瓷涂层（如Cr₂O₃）或碳化钨涂层，提高环槽的耐磨损和抗高温咬合能力。
装配与台架试验
翻新完成后,需进行严格的外观检查、尺寸复测和平衡试验（确保动平衡精度≤10g·mm/kg），随后将活塞连杆组件组装至主机，进行50-100小时的台架试验，监测缸压、温度、振动等参数，验证其与全新活塞的性能一致性，试验合格后方可装船使用。
江苏船舶主机活塞翻新的质量控制要点
- 材料与工艺合规性：翻新所用材料（如焊丝、喷涂粉末、衬套等）需符合船级社规范（如CCS、ABS、LR），工艺参数需经工艺评定验证，确保与原始活塞材料性能匹配。
- 过程追溯与记录：建立从拆卸到装配的全流程档案，记录检测数据、修复工艺、操作人员等信息，实现质量可追溯。
- 特殊工艺控制：对于焊接、热喷涂等易产生变形的工艺，需制定工装夹具方案，并实时监控温度、应力等参数，避免加工变形。
- 性能验证标准：翻新活塞需满足主机厂家《维修手册》要求，台架试验中的功率、油耗、排放等指标应不低于新活塞的95%。
江苏船舶主机活塞翻新的发展趋势
- 智能化与数字化：引入3D扫描、数字孪生技术，实现活塞缺陷的精准识别和加工路径的智能规划，提高修复精度和效率。
- 绿色环保工艺：推广激光熔覆、高能束焊等低能耗、低污染工艺，减少焊接烟尘、化学清洗剂的使用，符合环保要求。
- 寿命预测与健康管理：结合传感器数据和AI算法，建立活塞剩余寿命预测模型，实现基于状态的维修（CBM），进一步提升船舶运营安全性。
相关问答FAQs
Q1：翻新活塞的使用寿命能达到全新活塞的多少？
A：翻新活塞的使用寿命通常可达到全新活塞的70%-90%，具体取决于翻新工艺质量、主机运行工况及维护水平，采用等离子喷涂+硬阳极氧化工艺的翻新活塞，在大型低速柴油机中使用寿命可达15000-20000小时，接近全新活塞的80%，但需注意，若原始活塞存在严重铸造缺陷或修复后尺寸超差，使用寿命会显著降低。
Q2：哪些情况下船舶活塞不适合翻新，需要直接更换？
A：当活塞出现以下情况时，不建议翻新，应直接更换：①活塞顶部或裙部存在长度＞10mm的裂纹，或裂纹位于应力集中区域（如销孔附近）；②活塞销孔变形量超过0.10mm，或多次镶套后无法保证配合精度；③铝合金活塞内部存在缩孔、疏松等铸造缺陷，且缺陷面积超过活塞总面积的5%；④活塞顶面因过热出现烧蚀、熔损，导致厚度减薄量超过原始尺寸的10%，对于船龄超过20年的老旧主机，若活塞本体材料疲劳严重，也建议优先更换全新活塞以确保可靠性。
