船舶GM（稳性高）是衡量船舶初稳性的关键参数，直接关系到船舶在航行中的安全性与稳定性，其计算与评估涉及船舶结构、装载状态及环境因素等多方面内容，需通过系统化的步骤与公式推导得出，以下从基本概念、计算方法、影响因素及实际应用等方面详细阐述如何求船舶GM。
船舶GM的基本概念与意义

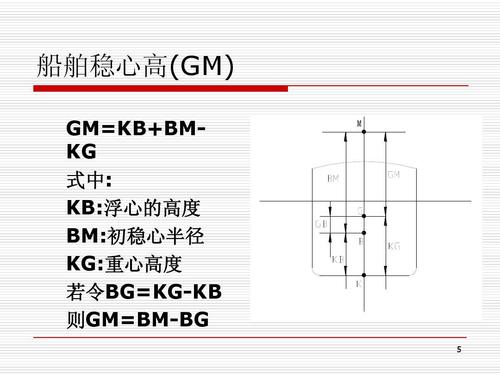

船舶GM（Metacentric Height）是指船舶稳心（Metacenter，M）与重心（Center of Gravity，G）之间的垂直距离，根据稳心与重心的相对位置，GM可分为正稳性（GM>0）、中性稳性（GM=0）和负稳性（GM<0），其中正稳性是船舶安全的基本要求，GM值越大，船舶初稳性越好，抵抗倾斜力矩的能力越强，但过大可能导致船舶横摇剧烈，影响航行舒适性；GM值过小则船舶稳性不足，易在风浪中发生倾覆风险，准确计算GM对船舶配载、航行安全及稳性校核至关重要。
船舶GM的计算方法
船舶GM的计算通常基于“初稳性公式”，核心在于确定稳心半径（BM）和船舶重心高度（KG），进而通过公式GM=KM-KG求得，其中KM为稳心高度（稳心至基线的垂直距离）,具体步骤如下：
确定船舶排水量（Δ）
排水量是指船舶排开水的质量，是计算GM的基础参数，可通过以下方式获取：
- 实际测量法：通过船舶的装载计划，计算货物、燃油、淡水、压载水等各部分重量之和，得出总排水量Δ=ΣW_i（W_i为各部分重量）。
- 静水力曲线图法：根据船舶吃水（d），查阅船舶《静水力曲线图》或《装载手册》，直接得到对应的排水量Δ。
某船在吃水d=6.0m时，查得排水量Δ=15000吨。
计算船舶重心高度（KG）
KG是船舶重心至基线（Keel）的垂直距离，需通过重量力矩法计算：
- 步骤1：列出船舶所有载荷（空船、货物、燃油、淡水等）的重量W_i及其重心高度Z_i（可通过《装载手册》或实际测量获取）。
- 步骤2：计算各载荷对基线的静力矩M_i=W_i×Z_i。
- 步骤3：总静力矩ΣM_i=Σ(W_i×Z_i)，总重量Δ=ΣW_i，则KG=ΣM_i/Δ。
示例计算：
| 载荷类型 | 重量W_i（吨） | 重心高度Z_i（米） | 静力矩M_i（吨·米） |
|----------|----------------|--------------------|----------------------|
| 空船 | 5000 | 7.5 | 37500 |
| 货物 | 8000 | 6.0 | 48000 |
| 燃油 | 1500 | 4.5 | 6750 |
| 淡水 | 500 | 5.0 | 2500 |
| 合计 | 15000 | — | 94750 |
则KG=94750/15000≈6.32米。
确定稳心高度（KM）
KM是稳心（M）至基线的垂直距离，与船舶水下形状和吃水相关，可通过以下方法获取：
- 静水力曲线图法：根据当前吃水d，直接从《静水力曲线图》中查得KM值。
- 稳心半径（BM）计算法：KM=KB+BM，其中KB为浮心高度（浮心至基线的垂直距离），BM为稳心半径（稳心至浮心的距离）。
KB的确定：可通过《静水力曲线图》查得，或近似公式计算（如箱形船KB=d/2，船舶型深为D）。
BM的确定：BM=I/V，其中I为船舶水线面面积对横倾轴的惯性矩（可通过《装载手册》或型线图计算），V为排水体积（V=Δ/ρ，ρ为水密度，海水取1.025吨/立方米，淡水取1.000吨/立方米）。
示例计算：
已知船舶吃水d=6.0m，查《静水力曲线图》得KB=3.2m，BM=2.8m，则KM=KB+BM=3.2+2.8=6.0m。
计算GM值
通过公式GM=KM-KG求得GM。
示例：已知KM=6.0m，KG=6.32m，则GM=6.0-6.32=-0.32m，此时GM为负值，船舶处于不稳定状态，需通过调整载荷（如降低重心高度KG）或减少排水量至KM>KG。
影响GM值的关键因素
GM值并非固定不变，其受船舶装载状态、航行环境及自身结构等多因素影响：
- 装载重量与位置：货物、燃油等载荷的垂向位置直接影响KG值，载荷重心越高，KG越大，GM越小；横向载荷分布不均可能导致横倾，需通过配载调整保持船舶正浮。
- 自由液面效应：舱柜内液货（燃油、淡水、压载水等）未满时，船舶倾斜时液面会流动，产生附加倾侧力矩，相当于增大KG值，从而减小GM，自由液面对GM的修正值δGM=-ρ_i×I_i/Δ，_i为舱柜内液体密度，I_i为液面面积惯性矩。
- 水密度变化：船舶在不同水域（海水/淡水）航行时，水密度ρ不同，导致排水体积V变化，进而影响BM和KM值，船舶从海水进入淡水时，吃水增加，BM减小，KM可能降低，GM减小。
- 悬挂载荷：如吊装货物、救生艇等悬挂载荷，其重心随船舶倾斜而移动，相当于提高了船舶整体KG值，需对GM进行修正：δGM=-W_h×l_h/Δ，其中W_h为悬挂载荷重量，l_h为悬挂长度。
GM的实际应用与稳性校核
- 配载计算：通过调整货物、压载水的重量及垂向位置，将GM控制在规范要求的范围内（如《国际海上人命安全公约》（SOLAS）规定，货船GM不得小于0.15m，且需满足完整稳性和破舱稳性衡准）。
- 航行监控：船舶在航行中需定期核算GM值，尤其在遭遇恶劣天气、燃油消耗、货物移位等情况时，确保GM始终处于安全范围。
- 稳性衡准：除GM外，船舶稳性还需满足其他指标，如横摇周期T_θ（T_θ=2π×√(KM/GM)，GM过大则T_θ过小，横摇剧烈）、最大静稳性力臂GZ值、稳性衡准数K等。
相关问答FAQs
问题1：船舶GM值过小或过大分别有什么危害？
解答：GM值过小（如接近0或为负）时，船舶初稳性不足，抵抗风浪倾斜力矩的能力弱，易发生大角度倾斜甚至倾覆，稳性曲线中GZ值峰值较低，恢复力矩不足，GM值过大时，船舶初稳性过高，虽抗倾斜能力强，但横摇周期短，在风浪中横摇剧烈，可能导致货物移位、结构疲劳，影响航行安全与舒适性，甚至引发“横摇共振”风险，GM需控制在合理范围内（通常为0.5m-2.0m，具体根据船舶类型规范确定）。
问题2：如何通过自由液面效应修正GM值？
解答：自由液面效应会降低船舶GM值，修正公式为GM_修正=GM_实际-δGM，GM=ρ_i×I_i/Δ，计算步骤如下：①确定存在自由液面的舱柜数量及尺寸；②计算各舱柜液面面积惯性矩I_i（如矩形舱柜I_i=(LB³)/12，L为舱柜长度，B为液面宽度）；③根据舱柜内液体密度ρ_i（燃油通常取0.9吨/立方米，淡水取1.0吨/立方米）计算各舱柜自由液面修正值δGM_i=ρ_i×I_i/Δ；④总修正值δGM=ΣδGM_i，最终GM_修正=GM_实际-δGM，若修正后GM低于规范要求，需通过压载水调整或减少自由液面舱柜数量（如将舱柜注满）来提高稳性。
