船舶吊机作为船舶装卸作业的关键设备，其安全性能与运行可靠性直接关系到船舶作业效率、人员生命安全及海洋环境保护，船舶吊机的检验工作需严格遵循国际海事组织（IMO）、船级社规范及各国海事法规要求,通过系统化的检验流程确保设备始终处于良好技术状态。
船舶吊机检验的重要性与分类
船舶吊机检验是保障船舶安全运营的核心环节，旨在通过全面检查与测试，及时发现并消除设备潜在缺陷，预防事故发生，根据检验目的与阶段的不同，船舶吊机检验通常分为以下几类：

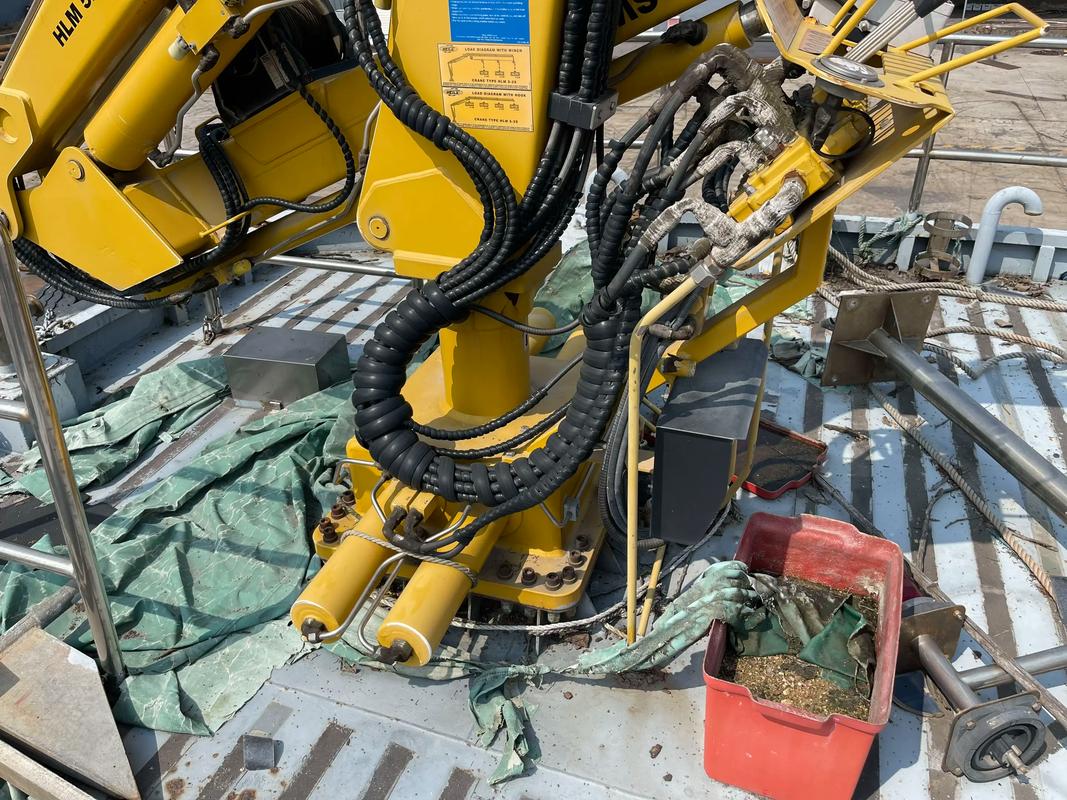

（图片来源网络，侵删）
- 制造检验：在吊机出厂前由船级社或第三方检验机构进行，确保设计、材料、制造工艺符合规范要求。
- 初次检验：船舶投入运营前进行的检验，验证吊机安装质量与性能参数是否符合证书要求。
- 年度检验：每年至少进行一次，重点检查吊机主要部件的磨损、腐蚀及安全装置有效性。
- 定期检验：通常每5年进行一次，比年度检验更全面，需拆解部分部件进行详细检查。
- 特别检验：针对特定工况（如超负荷作业、事故后）或船级社要求的专项检验。
- 期间检验：在定期检验之间进行的抽查，确保设备持续符合安全标准。
船舶吊机检验的核心内容
船舶吊机检验涵盖机械、电气、液压、安全系统等多个领域，需结合设备类型（如克令吊、起货机、甲板吊等）与作业特点，重点检查以下内容：
（一）结构与机械部件检验
-
金属结构检查：
- 主体结构：检查吊臂、塔架、转台等主要受力部件的变形、裂纹、腐蚀情况，尤其关注焊缝质量，可采用磁粉探伤（MT）或超声波探伤（UT）检测内部缺陷。
- 连接部件：检查高强度螺栓、销轴、轴承座的磨损与紧固状态，测量配合间隙是否在允许范围内（如销轴与衬套的间隙一般不超过0.5mm）。
- 防腐层：检查油漆、镀锌层等防腐措施的完整性，对锈蚀区域进行除锈等级评估（Sa2.5级以上），并重新涂装。
-
传动系统检验
- 钢丝绳：检查断丝、磨损、腐蚀、变形等情况，符合《钢丝绳报废标准》（GB/T 5972）中关于断丝数、直径缩小率等指标要求，定期更换润滑脂。
- 滑轮与卷筒：检查滑轮槽磨损、裂纹及转动灵活性，卷筒绳槽不得有裂纹或过度磨损，钢丝绳在卷筒上的固定装置需牢固可靠。
- 制动系统：测试制动片的磨损量（一般剩余厚度不小于原厚度的50%），检查制动间隙、弹簧张力及制动轮的圆度与表面粗糙度，确保制动响应时间≤2秒。
（二）液压与电气系统检验
-
液压系统：

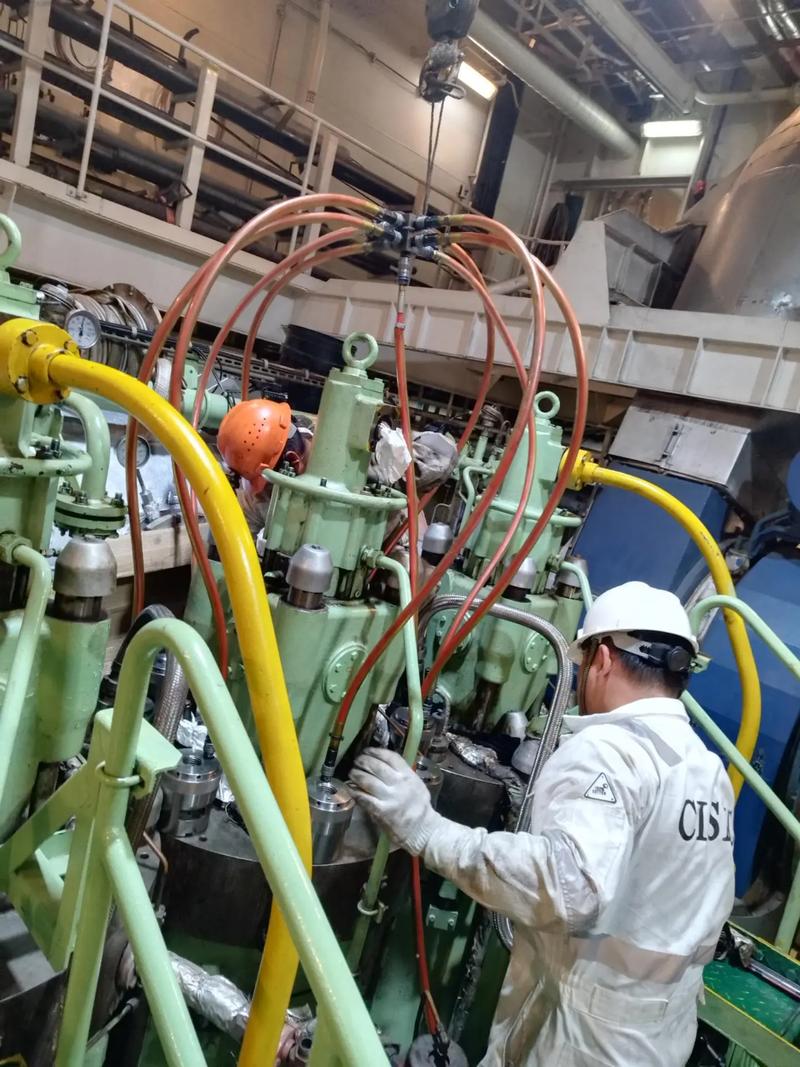

（图片来源网络，侵删）- 泵站与管路：检查液压泵的泄漏、噪音及压力稳定性，测试系统工作压力（需在额定压力的1.25倍保压5分钟无泄漏），管路接头、密封件的老化情况需及时更换。
- 液压油：检测液压油的黏度、水分含量（≤0.1%）及污染度（NAS 8级以下），定期过滤或更换。
- 液压缸/马达：检查活塞杆的划痕、密封圈的泄漏，测试伸缩行程与速度是否符合设计要求。
-
电气系统：
- 控制与保护装置：检查限位开关、力矩限制器、超负荷报警装置的灵敏度，模拟测试其响应功能（如力矩限制器误差≤±5%）。
- 电机与电缆：测量电机绝缘电阻（≥1MΩ），检查电缆绝缘层老化、破损情况，接地电阻≤0.1Ω。
- 控制系统：测试PLC、遥控器的信号传输稳定性，检查急停按钮、过载保护装置的有效性。
（三）安全装置与功能测试
- 安全联锁装置：验证吊机与锚机、绞车等设备的联锁功能，如吊臂变幅时制动系统自动投入、超负荷时起升动作自动停止。
- 应急系统：测试手动/应急释放装置的功能，确保在动力失效时可安全放下吊钩或吊臂；检查液压应急泵的启动时间与压力保持能力。
- 负荷测试：按1.25倍额定负荷进行静态测试（持续10分钟），检查结构变形、制动性能；按1.1倍额定负荷进行动态测试（循环作业3次），验证系统稳定性。
（四）文档与证书检查
- 核对吊机出厂证书、船级社证书、检验报告与实物的一致性；
- 检查维护保养记录、维修历史、零部件更换清单，确保按计划进行维护；
- 验证操作人员资质证书（如船员适任证书、特种设备操作证）的有效性。
船舶吊机检验的常见问题与处理措施
| 检验项目 | 常见问题 | 处理措施 |
|---|---|---|
| 金属结构 | 焊缝裂纹、母材腐蚀 | 焊缝返修并做无损检测，腐蚀部位打磨后堆焊修复，严重变形时更换部件 |
| 钢丝绳 | 断丝超标、挤压变形 | 立即报废并更换新绳，更换时需对卷筒、滑轮进行检查调整 |
| 液压系统 | 内泄漏、压力波动 | 更换密封件或液压泵，清洗或更换液压滤芯，调试系统压力 |
| 安全装置 | 力矩限制器失效、限位开关失灵 | 重新标定或更换传感器，检查控制线路连接，模拟测试确保功能正常 |
| 电气系统 | 绝缘降低、接触不良 | 干燥处理电机，更换老化电缆，紧固电气接头，清理控制柜灰尘 |
船舶吊机检验的注意事项
- 检验资质：检验工作必须由船级社认可或海事局授权的机构持证检验人员完成，确保检验结果的法律效力。
- 环境适配：检验时需考虑船舶作业环境（如海况、温度、湿度），对户外设备加强防腐蚀、防水性能检查。
- 动态与静态结合：不仅需停机检查，还需在模拟作业状态下测试运行性能，避免静态检查无法发现的动态问题。
- 预防性维护：检验后需制定维护计划，定期检查易损件（如制动片、密封圈），建立设备健康档案。
相关问答FAQs
Q1：船舶吊机检验中，力矩限制器的测试标准是什么？
A1：力矩限制器是吊机的核心安全装置，测试需满足以下标准：
- 静态测试：在额定负荷的100%、110%时分别测试，110%负荷时应能切断起升或变幅动力；
- 动态测试：在额定负荷的90%~110%范围内进行变幅、起升复合动作，误差不得超过±5%；
- 环境适应性：需在-10℃~+40℃温度、湿度≤95%的条件下正常工作，且抗振动等级需符合ISO 10816标准。
Q2：船舶吊机液压油污染度超标的危害及处理方法？
A2：危害：液压油污染会导致液压元件（泵、阀、油缸）磨损加剧、密封件失效、系统压力波动，甚至引发设备故障，严重时可能导致吊机失控。
处理方法：
- 立即停止作业，关闭液压系统；
- 使用高精度滤油机（过滤精度≤3μm）对液压油进行循环过滤，必要时更换新油；
- 检查液压油箱、管路、滤芯的污染源，清理后更换滤芯；
- 后续每100小时作业检测一次污染度（NAS 8级为合格临界值）,加装在线颗粒计数器实时监控。

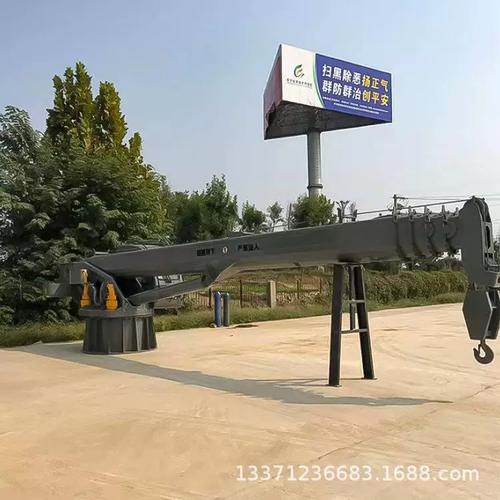

（图片来源网络，侵删）
