船舶的绝缘检测是确保船舶电力系统安全运行的关键环节，其核心目的是通过监测电气设备与船体金属结构之间的绝缘电阻值，及时发现绝缘性能下降或存在的缺陷，预防因绝缘击穿导致的短路、火灾、设备损坏甚至人员触电事故，船舶电力系统工作环境恶劣，长期受到潮湿、盐雾、高温、振动等因素影响，绝缘材料容易老化、受损，因此定期、规范的绝缘检测是船舶维护保养中不可或缺的重要工作。
船舶绝缘检测的对象主要包括船舶发电机、电动机、变压器、配电板、电缆、照明系统、通信导航设备等各类电气设备的绝缘部分，根据国际海事组织（IMO）及各国船级社的要求，不同电压等级、不同用途的电气设备，其绝缘电阻的最低标准也有所不同，交流1000V以上系统的绝缘电阻不应低于1MΩ，直流系统通常要求不低于0.5MΩ，而重要设备或控制回路的标准可能更高，这些标准的制定基于绝缘材料的特性、系统的工作电压以及故障风险的综合考量。

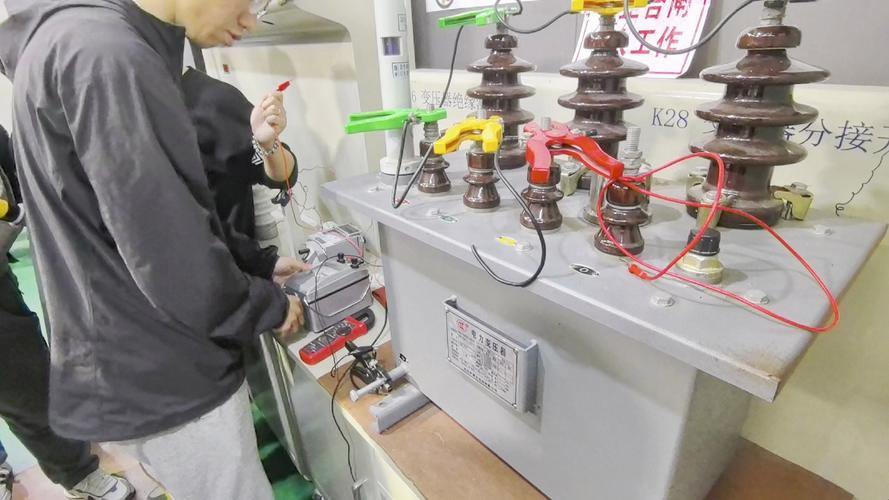

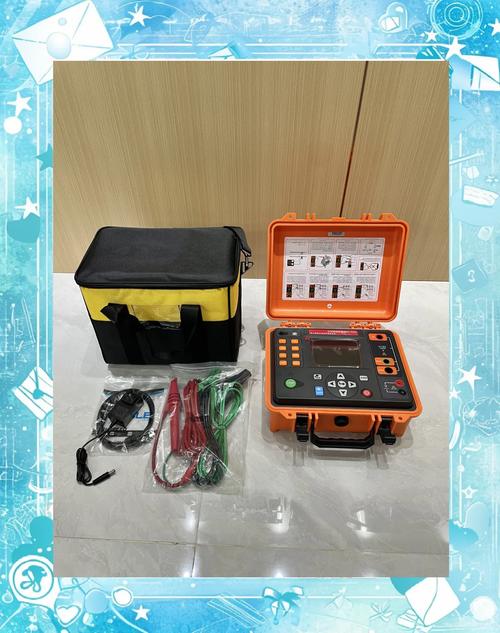

绝缘检测的方法多种多样，常用的有兆欧表法（摇表法）、绝缘电阻监测仪法以及高压测试法等，兆欧表法是最传统也是最广泛使用的方法，其原理是利用高压直流电源在被测绝缘体上施加一定的测试电压，通过测量流过绝缘体的泄漏电流来计算绝缘电阻值，兆欧表的选用需根据被测系统的电压等级确定，例如测量220V系统多选用500V或1000V档位的兆欧表，而测量高压系统则需选用更高电压档位的兆欧表，测试前，必须将被测设备完全断电，并对电容性设备（如电缆、电动机）进行充分放电，避免残留电荷损坏兆欧表或造成人身伤害，测试时，兆欧表的“L”端接被测导体，“E”端接设备外壳或接地端，“G”端（屏蔽端）则用于消除表面泄漏电流的影响，特别是在潮湿环境下，屏蔽端的使用能有效提高测量准确性，测试过程需持续1分钟以上，待读数稳定后记录结果,测试结束后同样要对设备进行放电。
随着船舶自动化程度的提高，绝缘电阻监测仪在现代化船舶上得到越来越多的应用，这类监测仪通常集成在船舶电力管理系统（PMS）中，能够实时监测关键回路的绝缘电阻值，并在绝缘电阻低于设定阈值时发出报警信号，与兆欧表法相比，监测仪的优势在于实现了连续监测和早期预警，避免了定期检测间隔内可能发生的突发绝缘故障，但监测仪的精度和可靠性需要定期校准，且其测试电压通常较低（如250V或500V）,对于某些高阻值绝缘的检测灵敏度可能不及高电压档位的兆欧表。

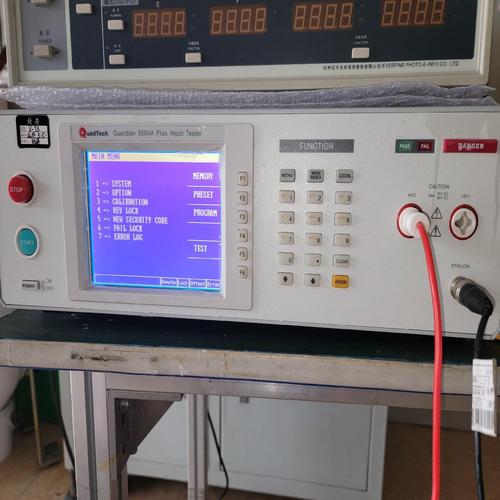

高压测试法（如直流耐压测试）主要用于新设备安装后或大修后的绝缘强度验证，其测试电压远高于额定电压，通常为额定电压的2-3倍，该方法能有效发现绝缘材料中的微小缺陷或薄弱环节，但属于破坏性测试，可能会加速绝缘老化，因此仅适用于特定场合，且必须在其他非破坏性测试合格后进行，测试过程中需严格控制升压速度和时间，并密切监测泄漏电流的变化，一旦出现电流突变或异常波动，应立即停止测试,查明原因。
船舶绝缘检测的实施需严格遵循操作规程，以确保检测结果的准确性和人员安全，检测前的准备工作包括：确认被测设备已完全隔离电源，并悬挂“禁止合闸”等警示标识；使用万用表确认设备无残余电压；清洁被测点的绝缘表面，去除油污、水分等杂质，必要时使用干燥的清洁布擦拭或采用热风干燥（注意温度控制，避免损伤绝缘），对于含有电子元器件的敏感设备，应采取隔离措施或选用低电压档位的兆欧表，防止元器件被高压击穿，检测环境温度和湿度也会影响测量结果，理想情况下应在环境温度20℃±5℃、相对湿度不超过80%的条件下进行，若环境条件恶劣，应对测量结果进行修正（不同绝缘材料的温度系数不同，具体修正值可参考材料手册）。
检测过程中，除了记录绝缘电阻值外，还应观察吸收比（R60s/R15s）或极化指数（R10min/R1min）等参数，这些参数更能反映绝缘材料的整体受潮程度或老化状况，吸收比是指加压60秒与15秒时的绝缘电阻比值，对于未受潮的绝缘材料，吸收比通常大于1.3；极化指数则是加压10分钟与1分钟时的绝缘电阻比值，良好的绝缘材料极化指数应大于2，若吸收比或极化指数偏低，即使绝缘电阻值未低于标准，也表明绝缘可能存在受潮或脏污问题,需要进一步处理。
检测完成后，需对数据进行对比分析，包括与历史检测数据的对比、与同类设备的对比以及与标准值的对比，若发现绝缘电阻值明显下降或趋势性变差，应结合设备运行环境、维护记录等因素分析原因，可能是绝缘材料老化、受潮、机械损伤、化学腐蚀或存在导电异物等，针对不同原因，采取相应的处理措施，如干燥处理、清洁绝缘表面、更换损坏部件或加强防潮措施等，对于无法通过修复恢复绝缘性能的设备，应及时更换,避免留下安全隐患。
以下是船舶绝缘检测中常见参数的参考标准（以典型船舶为例）：
| 设备/系统类型 | 额定电压范围 | 绝缘电阻最低标准（MΩ） | 吸收比最低标准 | 极化指数最低标准 |
|---|---|---|---|---|
| 发电机定子绕组 | 交流1000V以上 | 0 | 3 | 0 |
| 电动机主回路 | 交流440V | 5 | 3 | 5 |
| 变压器一次侧 | 交流1000V以下 | 0 | 3 | 5 |
| 直流控制回路 | 220V | 5 | ||
| 船体电力电缆 | 交流440V | 5 | 3 | 5 |
| 照明系统 | 交流220V | 3 |
注：以上数据为通用参考值,具体标准应以船级社规范及设备制造商要求为准。
船舶绝缘检测的周期应根据设备的重要性、运行环境、制造商建议以及船级社的检验要求来确定，航行中的船舶每月至少进行一次关键设备的绝缘检测，坞修或年度检验时需对所有电气设备进行全面检测，对于长期停航的船舶，在重新启用前也必须进行绝缘检测,确保绝缘性能满足运行要求。
相关问答FAQs：
Q1：船舶绝缘检测时，为什么必须将被测设备断电并充分放电？
A：绝缘检测使用的是高压直流电源，若设备未断电，一方面可能对操作人员造成触电危险，另一方面可能损坏被测设备的电子元器件或兆欧表，电容性设备（如电缆、电动机）在断电后会储存残余电荷，若不充分放电，直接进行测量会导致残余电荷与兆欧表输出的高压叠加，可能击穿绝缘或损坏兆欧表，同时放电电流也可能对操作人员造成伤害,检测前断电和放电是保障安全和测量准确性的必要步骤。
Q2：如果船舶某回路的绝缘电阻检测结果偏低，应如何排查和处理？
A：绝缘电阻偏低通常表明绝缘存在受潮、脏污、老化或损伤等问题，排查步骤如下：检查测量环境是否过于潮湿，或被测设备表面是否脏污，可尝试清洁表面并干燥后再测；断开设备与回路的连接，分别测量设备和电缆的绝缘电阻，确定故障点；检查是否存在绝缘破损、接线端子松动、电缆护套破损等情况；若怀疑设备内部受潮，可进行干燥处理（如热风干燥、烘箱干燥），干燥后重新测量，若处理后绝缘电阻仍无法达标，需考虑更换绝缘部件或整个设备,确保系统安全运行。
