以下我将从核心设计原则、主要应用场景、关键性能指标、相关国际规范与标准以及设计流程等方面,为您系统地梳理船舶格栅的设计标准。

核心设计原则

船舶格栅的设计必须遵循以下几个基本原则：

（图片来源网络，侵删）

结构完整性:
- 强度: 格栅必须能够承受预期的载荷，包括人员重量、设备重量、冲击力以及船舶在航行中可能产生的动态载荷（如波浪冲击）。
- 刚度: 格栅在载荷下不应发生过大的变形,影响其使用功能或美观。
- 连接可靠性: 格栅与船体结构（如甲板、平台、舱壁）的连接必须牢固可靠，能有效传递载荷,防止松动或脱落。
功能性:
- 开孔率: 格栅的开孔率（即孔洞面积与总面积之比）是关键参数，它需要满足特定区域的功能需求，
  - 甲板格栅: 保证人员通行和货物搬运,开孔率不宜过大。
  - 机舱格栅: 保证通风和泄水,开孔率通常较大。
  - 泄水格栅: 开孔率要足够大,以快速排出液体。

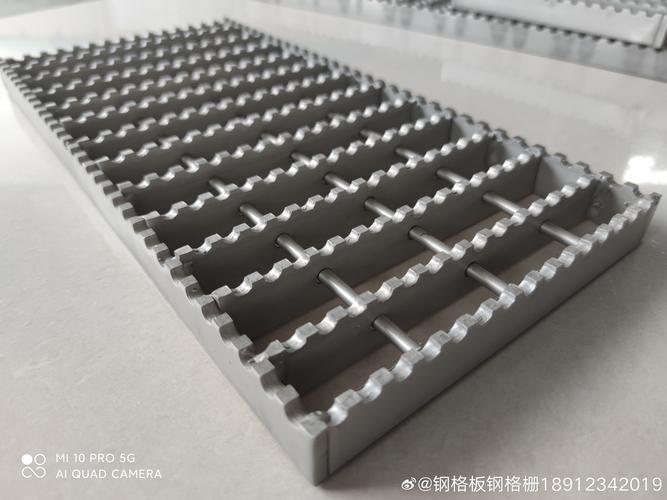

- 防滑性: 格栅表面（尤其是踏面）必须具有足够的防滑性能，以防止人员在潮湿、油污或海浪冲刷的甲板上滑倒。
- 通行便利性: 格栅的尺寸和布置应便于人员、车辆和设备的通行。
耐久性与维护性:
- 耐腐蚀性: 船舶环境高盐、高湿,格栅材料必须具有优异的耐海水腐蚀能力。
- 耐磨性: 承受频繁踩踏或货物拖拽的格栅,表面应具有足够的耐磨性。
- 可维护性: 格栅设计应便于安装、拆卸、清洁和更换,模块化设计是常见的解决方案。
安全性:
（图片来源网络，侵删）
- 无锐边: 所有边缘和孔洞都应进行打磨或倒角处理,防止人员划伤。
- 尺寸合规: 孔洞尺寸应避免人员（尤其是儿童）或小型工具踩空或坠落,符合相关安全标准。
- 防火性: 在特定区域（如消防通道、逃生路线）,格栅材料可能需要满足一定的防火等级要求。

主要应用场景及设计要点

不同区域的格栅,其设计重点各不相同：

应用场景	设计重点	常见材质
露天甲板	防滑、耐候性、高强度，需承受风浪冲击和紫外线照射，表面通常有防滑纹路。	不锈钢 (316L最佳)、玻璃钢、镀锌钢
机舱平台	高强度、通风、泄油/水，开孔率大，结构坚固，需考虑油污环境下的防滑。	钢格栅（热浸镀锌或不锈钢）、玻璃钢格栅
通道和走廊	防滑、平整、通行舒适，强调人员安全，孔洞尺寸不宜过大。	钢格栅、玻璃钢格栅、铝格栅
货物甲板	高强度、耐磨、易清洁，需承受叉车等车辆的碾压和货物的冲击。	钢格栅（重型）、球墨铸铁格栅
压载舱盖	高强度、水密性，作为压载舱的盖板，需要极高的结构强度和密封性能。	钢格栅、复合型盖板
生活区	美观、防滑、低噪音，通常对外观要求较高，可能使用铝格栅或玻璃钢格栅。	铝格栅、玻璃钢格栅、PVC格栅

关键性能指标与计算

载荷:
- 均布载荷: 假设载荷均匀分布在格栅表面，单位为 kN/m² 或 kg/m²,这是最常用的计算方式。
- 集中载荷: 假设载荷集中在格栅的某一点或某一小区域，单位为 kN,叉车车轮的压力。
- 冲击载荷: 考虑物体坠落或船舶运动产生的瞬时冲击力。
跨度与支撑:
- 格栅通常被支撑在周围的梁或支撑架上，两个支撑点之间的距离称为跨度，跨度越大,对格栅的强度和刚度要求越高。
挠度:
（图片来源网络，侵删）
- 指格栅在载荷下发生的弯曲变形，挠度必须控制在允许范围内，以保证安全和功能，通常要求最大挠度不超过跨度的 1/200 到 1/300。
材料强度:
- 屈服强度: 材料开始发生永久变形的应力。
- 抗拉强度: 材料在断裂前能承受的最大应力。
- 设计应力必须远低于材料的屈服强度,并考虑足够的安全系数。

设计流程概览

需求分析: 明确格栅的应用位置、功能要求（泄水、通风、通行等）、预期的载荷（人员、设备、车辆）和环境条件（盐雾、油污、紫外线）。
规范选型: 确定需要遵循的船级社规范（如CCS、DNV等）和相关国际标准。
初步设计:
- 选材: 根据环境和功能选择合适的材料（钢、不锈钢、铝、玻璃钢等）。
- 确定结构: 选择格栅类型（压焊、插接、互锁等）、确定扁钢和扭方钢的尺寸。
- 计算载荷与强度: 根据规范进行载荷计算,校核格栅的强度和挠度是否满足要求。
详细设计:
- 绘制详细的加工图纸，包括尺寸、孔洞布置、安装方式、材料规格等。
- 制定技术规格书。
制造与检验:
- 按照图纸和技术要求进行生产。
- 制造过程中及完成后，进行尺寸检验、外观检验、材料检验（如需要）和载荷测试（抽样或全检）。
安装与验收:
- 在船上安装,确保连接牢固。
- 船级社或第三方进行最终检验,确认符合入级或合同要求。

船舶格栅的设计标准是一个多维度、系统性的工程问题。核心在于“安全”与“功能”，并以船级社规范为最高准则，设计者必须综合考虑结构、材料、载荷、环境和维护等多个方面，才能设计出既合规又耐用、既安全又高效的船舶格栅，对于具体项目,最权威的标准始终是项目合同中指定的船级社最新版本的规范。
