这是一个非常专业且宽泛的领域，其核心目的是为了验证、测试和评估船舶、海洋工程装备、水下航行器以及相关材料、设备在真实或模拟海洋环境下的性能、可靠性和安全性。
这些设备可以根据其应用领域和功能进行分类,下面我将从这两个维度为您详细解析。
（图片来源网络，侵删）
按应用领域划分
这是最常用、最直观的分类方式,因为它直接对应了试验的对象和目的。
船舶与海洋工程结构试验设备
这类设备主要用于测试船体、海洋平台、水下结构物等大型结构的强度、稳定性和耐久性。
-
波浪水池:
- 功能: 模拟真实海洋的波浪环境，用于研究船舶的耐波性、运动响应（横摇、纵摇、升沉等）、快速性、操纵性以及海洋平台的动力响应。
- 特点: 池体巨大，配有高精度造波机（可生成规则波、不规则波、长峰波、短峰波等）和消波装置,配备拖车系统以模拟不同航速。
- 典型应用: 新船型的耐波性优化、船舶安全评估、海上风电安装船的作业模拟。
-
拖曳水池:
（图片来源网络，侵删）- 功能: 主要用于精确测量船舶的阻力、推进效率（自航试验）、伴流场和船模操纵性。
- 特点: 水池狭长且非常平静，配有高精度拖车系统，速度控制极其精确，测量系统（阻力仪、扭矩仪、动力仪等）精度要求高。
- 典型应用: 新船线型优化、螺旋桨设计、船机桨匹配研究。
-
空泡水筒:
- 功能: 专门研究螺旋桨等水下推进器的空化现象，通过控制水中的空气含量和压力,可以在较低速度下模拟高航速下的空化条件。
- 特点: 可以精确控制流速、压力和空化数，配备高速摄像系统观察空泡的产生、发展和溃灭。
- 典型应用: 高效低噪螺旋桨设计、空泡诱导振动和噪声研究。
-
结构力学试验系统:
- 功能: 对船体分段、全尺寸结构节点或关键部件进行静力和动力强度测试。
- 设备: 包括大型材料试验机、疲劳试验机、振动台、液压伺作动器等,常与有限元分析结果进行对比验证。
- 典型应用: 验证船体结构强度、评估材料疲劳寿命、研究碰撞或爆炸下的结构响应。
-
冰水池:
- 功能: 模拟极地海域的冰况，用于研究破冰船、极地运输船以及极地海洋平台与冰的相互作用。
- 特点: 配有专门的造冰系统（生成平整冰、碎冰等）和拖曳系统。
- 典型应用: 破冰船破冰能力评估、极地船船体与螺旋桨冰载荷研究。
船舶系统与设备试验设备
这类设备用于测试船上各种独立的系统或设备，如动力、导航、通信、操控等。
（图片来源网络，侵删）
-
动力系统试验台:
- 功能: 对主机（柴油机、燃气轮机）、推进电机、齿轮箱、轴系等进行性能、可靠性和耐久性测试。
- 特点: 可以模拟船舶在不同工况（如满载、压载、机动航行）下的负载,进行长时间的连续运行测试。
- 典型应用: 主机出厂测试、新型动力系统研发验证。
-
导航与通信设备测试系统:
- 功能: 在实验室环境下模拟各种信号环境，测试雷达、电子海图、GPS/北斗、AIS、VHF电台、卫星通信等设备的性能。
- 特点: 使用信号模拟器 产生模拟的目标回波、卫星信号、电磁干扰等。
- 典型应用: 设备定型测试、系统联调、人员培训。
-
舵机与操纵系统试验台:
- 功能: 测试舵机、侧推器等操装设备的扭矩、响应速度、可靠性和控制精度。
- 特点: 可模拟不同海况下的水动力负载。
海洋环境与材料试验设备
这类设备用于模拟海洋环境,测试材料和设备的环境适应性。
-

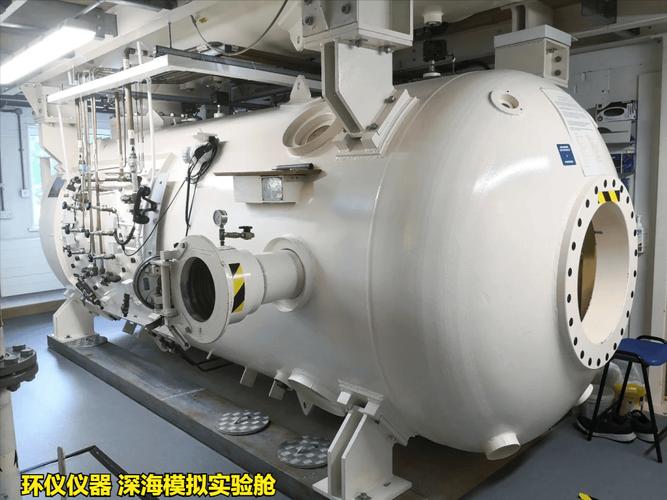

环境模拟试验舱:
- 功能: 模拟海洋的腐蚀环境（盐雾、湿热、霉菌）和物理环境（温度、湿度、压力）。
- 设备: 盐雾试验箱、高低温湿热交变箱等。
- 典型应用: 船体涂料、电子设备外壳、金属材料的耐腐蚀性测试。
-

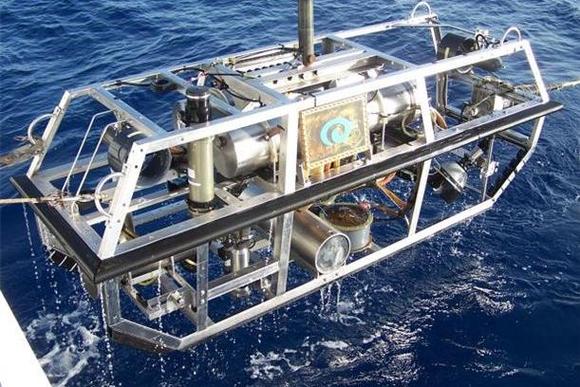

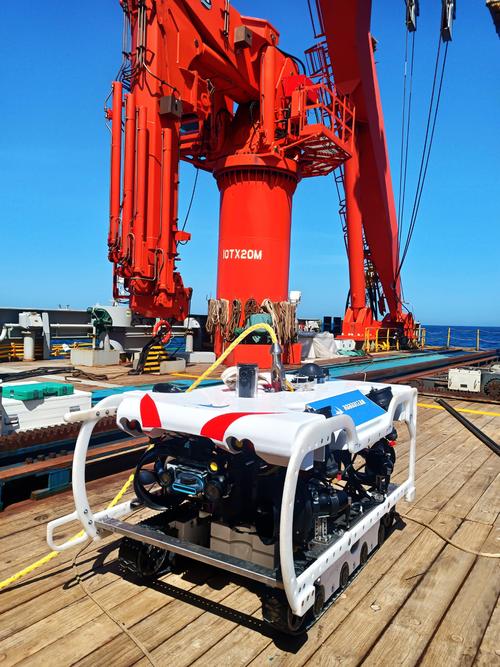

水下设备试验设施:
- 功能: 为水下机器人、传感器、水下工具等提供压力测试和水下性能验证。
- 设备: 压力筒/舱（模拟不同水深压力）、深水池（用于水下机器人的功能测试和回收演练）。
- 典型应用: 水下机器人耐压壳体强度测试、水下摄像机成像质量验证。
-
海洋水文/气象观测仪器:
- 功能: 这些既是试验对象，也是试验工具，如ADCP声学多普勒流速剖面仪、CTD温盐深仪、波浪浮标等，用于在海上试验中实时测量环境参数,为试验提供准确的背景数据。
按试验环境划分
这个维度有助于理解试验是在何种条件下进行的。
模拟试验设备
主要指上述的各类水池、水筒、环境舱、实验室试验台等，其优点是可控、可重复、安全、经济,可以在设计早期发现问题。
海上试验设备
指将设备安装或搭载在实船或专用试验平台上,在真实海洋环境中进行测试的设备。
- 海上测试与测量系统:
- 功能: 在真实海况下采集船舶或设备的各项性能数据。
- 核心设备:
- 惯性测量单元: 精确测量船舶的六自由度运动（纵荡、横荡、垂荡、横摇、纵摇、艏摇）。
- 动态信号采集与分析系统: 采集结构应变、振动、噪声、压力等信号。
- 差分GPS/北斗系统: 提供厘米级精度的船舶位置和航速数据。
- 激光测速仪: 非接触式测量水面航速。
- 数据采集服务器: 用于同步、存储和处理海量试验数据。
- 海上试验平台:
- 可以是专门建造的海上试验船，也可以是经过改装的交通运输船或渔船，它们需要搭载上述的测试系统,并具备足够的甲板空间和供电能力。
总结与发展趋势
| 类别 | 主要设备 | 核心目的 |
|---|---|---|
| 结构试验 | 波浪水池、拖曳水池、冰水池、结构力学试验机 | 验证船体/平台强度、耐波性、快速性、操纵性 |
| 系统试验 | 动力系统试验台、导航设备测试系统、舵机试验台 | 验证动力、导航、操控等系统的性能和可靠性 |
| 环境试验 | 盐雾试验箱、压力筒、环境模拟舱 | 评估材料和设备在海洋环境下的耐久性和适应性 |
| 海上试验 | IMU、动态信号采集系统、DGPS、海上试验船 | 在真实海洋环境中最终验证和评估装备性能 |
发展趋势:
- 数字化与智能化: 广泛采用数字孪生技术，将物理试验与高精度仿真模型结合，实现虚实融合,优化试验设计。
- 大型化与深海化: 随着大型LNG船、超大型集装箱船和深海油气平台的发展,试验水池的规模和模拟深海环境的能力不断提升。
- 绿色与节能: 试验设备本身越来越注重节能设计，如循环水系统、能量回收装置等。
- 多功能集成: 新一代的试验设施趋向于多功能化，一个水池可以同时进行波浪、风、流的模拟,以更真实地复现复杂的海洋环境。
- 数据驱动: 利用大数据和人工智能技术，对试验数据进行深度挖掘，以发现新的规律,指导更优化的设计。
船舶海洋试验设备是船舶与海洋工程研发不可或缺的“试金石”和“助推器”，它们贯穿了从设计、建造到运营维护的全生命周期，是保障海洋装备安全、高效、绿色发展的关键支撑。
