船舶脱硫系统设备是实现船舶硫氧化物排放控制的核心组成部分，其配置需根据船舶类型、燃料硫含量、排放控制区（ECA）要求及国际海事组织（IMO）法规进行综合设计，以下从系统类型、核心设备清单、辅助设备及安全装置等方面详细阐述,并结合表格形式清晰呈现关键设备参数及功能。
船舶脱硫系统类型及适用场景
船舶脱硫系统主要分为开式系统（Open Loop）、闭式系统（Closed Loop）及混合式系统（Hybrid Loop）三类，不同系统的设备配置存在差异：

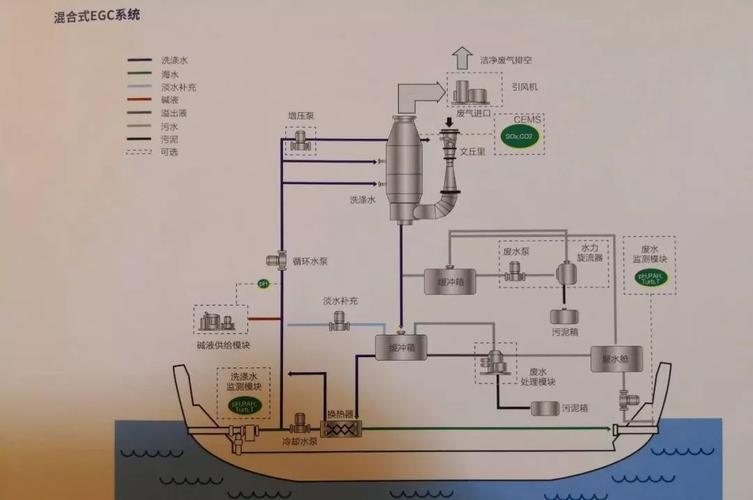

（图片来源网络，侵删）
- 开式系统：利用海水洗涤SO₂，无需碱性药剂，但依赖海水碱度，禁排区（如港口）需切换至低硫油；
- 闭式系统：采用NaOH等碱性溶液循环吸收SO₂，产生硫酸盐污泥需合规处理，适用于所有海域；
- 混合式系统：结合开式与闭式优势，可在不同工况灵活切换，适应复杂航线需求。
核心设备清单及功能说明
（一）洗涤塔系统（核心反应单元）
洗涤塔是脱硫系统的核心，通过气液接触将烟气中的SO₂转化为可溶性物质，其关键设备及参数如下：
| 设备名称 | 功能描述 | 主要参数/材质要求 |
|---|---|---|
| 塔体 | 提供气液反应空间，内部件促进气液混合 | 材质：316L不锈钢或玻璃钢；设计压力：±0.5bar；高度：根据处理风量定制（通常5-15m） |
| 喷淋层 | 均匀分布洗涤液，形成液膜与烟气接触 | 喷嘴类型：螺旋雾化喷嘴；数量：2-4层；材质：PP或PVDF |
| 除雾器 | 分离洗涤液与洁净烟气，防止液滴携带 | 类型：折流板式或丝网式；除雾效率≥99%；压降≤50Pa |
| 填料层（可选） | 增加气液接触面积，提高脱硫效率 | 材质：聚丙烯（PP）或陶瓷；比表面积≥200m²/m³ |
| 烟气进出口 | 连接主机排气系统，引导烟气通过洗涤塔 | 尺寸：根据主机排量设计（如15000kW主机约Φ1.2m）；材质：碳钢+防腐涂层 |
（二）洗涤液循环与供应系统
负责洗涤液的输送、储存及循环利用，是维持脱硫反应连续性的关键：
| 设备名称 | 功能描述 | 主要参数/材质要求 |
|---|---|---|
| 循环泵 | 输送洗涤液至喷淋层，维持塔内液气比 | 流量：根据处理风量设计（如1000m³/h烟气需液气比10:1，则流量10m³/h）；材质：双相不锈钢 |
| 碱液储存罐 | 储存闭式系统所需的NaOH溶液或开式系统的缓冲碱液 | 容积：根据续航时间设计（如5-10m³）；材质：PE或316L不锈钢；配备液位计、搅拌器 |
| 碱液输送泵 | 将储存罐中的碱液按需注入循环系统 | 流量：根据SO₂吸收量计算（如1%硫油燃烧需1kg NaOH/kg SO₂）；材质：PVDF衬里泵 |
| 海水提升泵（开式） | 抽取舷外海水作为洗涤介质 | 流量：匹配循环泵需求；材质：耐海水腐蚀材料（如青铜或双相不锈钢） |
| 管路阀门 | 控制洗涤液流向、流量及系统启停 | 类型：电动/气动蝶阀；材质：316L不锈钢；要求耐腐蚀、耐磨损 |
（三）排液与处理系统
处理脱硫产生的废液，确保符合IMO《MARPOL公约》附则VI要求：
| 设备名称 | 功能描述 | 主要参数/材质要求 |
|---|---|---|
| 排液泵 | 将洗涤塔底部废液输送至处理单元或舷外 | 流量：根据废液产生量（约为烟气量的5-10%）；材质：高铬铸铁或双相不锈钢 |
| pH监测仪 | 实时监测洗涤液pH值，确保脱硫效率（开式系统pH≥6.5，闭式系统pH≥8） | 量程：0-14；精度：±0.1；安装位置：循环管路及排液管路 |
| 固液分离器（闭式） | 分离硫酸盐污泥，实现污泥减量 | 类型：离心机或板框压滤机；处理能力：根据污泥产量（占燃料量的0.1-0.3%） |
| 排水监控单元 | 监控排液pH值、悬浮物浓度（开式系统≤15mg/L），超标报警 | 配备在线分析仪及数据记录功能，符合港口国检查要求 |
（四）风机与烟气系统
保障烟气流通，维持系统压力平衡：
（图片来源网络，侵删）
| 设备名称 | 功能描述 | 主要参数/材质要求 |
|---|---|---|
| 引风机 | 克服系统阻力，将主机排气抽入洗涤塔并排出洁净烟气 | 风量：匹配主机排气量（如1000m³/h）；风压：根据系统阻力计算（通常1-2kPa）；材质：碳钢+防腐涂层 |
| 烟气旁通阀 | 脱硫系统故障时切换烟气直排，避免主机背压过高 | 类型：电动执行机构；材质：Inconel合金；响应时间≤30秒 |
| 烟囱接口 | 连接洗涤塔出口与船舶烟囱，确保洁净烟气排放 | 尺寸：与引风机出口匹配；材质：316L不锈钢；配备隔热层 |
（五）自动控制与监测系统
实现系统自动化运行，实时监控关键参数：
| 设备名称 | 功能描述 | 主要参数/材质要求 |
|---|---|---|
| PLC控制系统 | 集成控制逻辑，协调各设备启停及运行参数 | 品牌：西门子、ABB等；支持Modbus通信；具备故障诊断及远程监控功能 |
| 传感器网络 | 监测烟气SO₂浓度、洗涤液pH值、液位、温度等关键参数 | 类型：电化学传感器、压力传感器；精度：SO₂≤10mg/m³，温度±1℃ |
| HMI人机界面 | 实时显示系统运行状态，支持参数调整及报警提示 | 触摸屏尺寸≥10英寸；支持多语言切换（中/英） |
辅助设备及安全装置
除核心设备外，系统还需配备以下辅助设施以确保安全稳定运行：
- 加热器（闭式系统）：防止洗涤液低温结晶（冬季运行时维持温度≥20℃），材质为钛合金；
- 过滤器：去除循环液中的固体颗粒，保护喷嘴及泵（过滤精度≤500μm）；
- 应急电源：保障控制系统及关键设备在主电源故障时短时运行；
- SO₂超标报警装置：当排放浓度超过IMO限值（0.5%硫油≤680mg/m³）时触发声光报警；
- 腐蚀监测系统：通过电阻探针或电化学噪声监测设备关键部件腐蚀速率，及时预警维护。
相关问答FAQs
Q1：船舶脱硫系统开式与闭式系统的选择需考虑哪些因素？
A1：选择开式或闭式系统需综合以下因素：
- 航线特点：若船舶频繁航行于排放控制区（如欧洲、北美海域），开式系统需频繁切换燃料，闭式系统更稳定；若主要在非ECA航行，开式系统运行成本更低。
- 海水条件：开式系统依赖海水碱度，若海域pH值较低（如<7.8）或悬浮物含量高，脱硫效率下降，需优先选择闭式系统。
- 法规要求：部分港口对开式系统排液有额外限制（如禁止含硫废水排放），需提前确认当地法规。
- 投资与维护：闭式系统初期投资（约50-100万美元）高于开式系统（30-60万美元），但维护成本（如碱液消耗、污泥处理）需长期评估。
Q2：船舶脱硫系统日常运行中需重点监测哪些参数？
A2：日常运行需重点监测以下参数，确保系统高效且合规：
（图片来源网络，侵删）
- 烟气参数：SO₂浓度（核心指标，需≤680mg/m³）、氧含量（用于折算干基浓度）、温度（影响反应速率，一般120-160℃）；
- 洗涤液参数：pH值（开式≥6.5，闭式≥8）、浊度（≤100NTU，防止喷嘴堵塞）、液位（维持稳定液气比）；
- 设备状态：循环泵压力（异常波动可能堵塞）、引风机电流（反映系统阻力）、除雾器压降（≥100Pa需清洗）。
需定期记录运行数据，保存至少12个月以备港口国检查（PSC）。
