船舶摇摆周期的估算对于船舶设计、航行安全以及乘员舒适度评估具有重要意义，船舶摇摆主要分为横摇、纵摇和垂荡三种基本形式，其中横摇周期（Rolling Period）是最常被关注和估算的参数，因为它直接影响船舶的稳性和安全性，以下将详细介绍船舶摇摆周期的估算方法，包括理论公式、经验公式以及影响因素。
横摇周期的理论估算
横摇周期的理论计算基于船舶的初稳性高度（GM）和惯性矩，最经典的公式是弗鲁德（Froude）公式,其表达式为：
[ T_r = 2\pi \sqrt{\frac{k^2}{g \cdot GM}} ]
- ( T_r )：横摇周期（秒）；
- ( k )：船舶的横摇半径（米），通常表示为 ( k = c \cdot \sqrt{B} )，( B )为船宽，( c )为系数（一般取0.35~0.4）；
- ( g )：重力加速度（9.81 m/s²）；
- ( GM )：初稳性高度（米）,是船舶稳性的关键参数。
简化公式：在实际工程中，常采用更简化的经验公式， [ T_r = 2c \cdot \frac{B}{\sqrt{GM}} ] ( c ) 为经验系数（通常取0.7~0.8），该公式适用于常规船型，如货船、客船等。
纵摇周期的估算
纵摇（Pitching）是船舶绕横向轴的摇摆，其周期受船长、航速和波浪参数的影响，纵摇周期的理论公式为： [ T_p = 2\pi \sqrt{\frac{I_y}{g \cdot M}} ]
- ( T_p )：纵摇周期（秒）；
- ( I_y )：船舶绕横向轴的惯性矩；
- ( M )：船舶质量。
经验公式：对于常规船型，纵摇周期可近似为： [ T_p \approx 0.8 \sim 1.0 \times \sqrt{L} ] ( L )为船长（米），船长为100米的船舶，纵摇周期约为8~10秒。
垂荡周期的估算
垂荡（Heaving）是船舶沿垂直方向的升降运动，其周期主要取决于船舶的水线面积和排水量，公式为： [ T_h = 2\pi \sqrt{\frac{A_w}{g \cdot \rho \cdot g}} ]
- ( T_h )：垂荡周期（秒）；
- ( A_w )：水线面积（平方米）；
- ( \rho )：水的密度（吨/立方米）。
简化估算：垂荡周期通常较短，一般与波浪周期接近，可近似为： [ T_h \approx 2.0 \sim 3.0 \times \sqrt{d} ] ( d )为船舶吃水（米）。
影响摇摆周期的主要因素
- 船型参数：船宽（B）增大，横摇周期缩短；船长（L）增大，纵摇周期延长；吃水（d）影响垂荡周期。

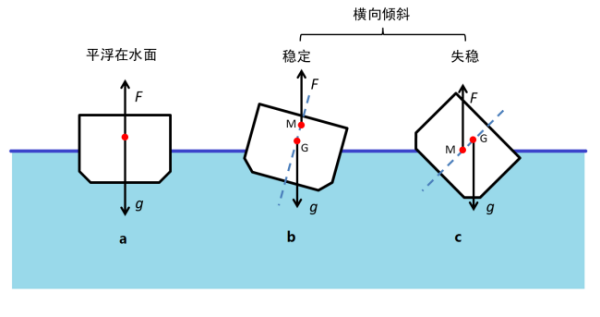

- 初稳性高度（GM）：GM越大，横摇周期越短，船舶摇摆越剧烈；GM越小，周期越长,但可能影响稳性。
- 装载状态：船舶的重量分布和惯性矩随装载变化，导致摇摆周期改变,压载水舱的调整会显著影响GM值。
- 波浪条件：波浪周期与船舶摇摆周期接近时，可能发生谐摇（Resonance），导致摇摆幅度增大,需避免。
- 阻尼系数：船舶的阻尼（如舵龙骨、舭龙骨）会缩短摇摆周期并减小幅度。
不同船型的摇摆周期参考范围
下表为常见船型的大致摇摆周期范围：
| 船型 | 横摇周期（秒） | 纵摇周期（秒） | 垂荡周期（秒） |
|---|---|---|---|
| 散货船 | 8~12 | 6~10 | 4~7 |
| 集装箱船 | 10~15 | 7~12 | 5~8 |
| 油轮 | 9~14 | 6~11 | 4~7 |
| 客船 | 7~10 | 5~9 | 3~6 |
| 渔船 | 5~8 | 4~7 | 2~5 |
实际估算步骤
- 确定船舶参数：获取船宽（B）、船长（L）、吃水（d）、初稳性高度（GM）等数据。
- 选择公式：根据摇摆类型（横摇/纵摇/垂荡）选择合适的理论或经验公式。
- 计算惯性矩：对于理论公式，需估算船舶的惯性矩（可通过船型资料或软件计算）。
- 考虑修正系数：根据船型和装载状态调整经验系数（如c值）。
- 验证与调整：通过实船测试或模型试验验证估算结果的准确性。
相关问答FAQs
Q1: 为什么船舶的横摇周期比纵摇周期短？
A1: 横摇周期较短是因为船舶的横摇惯性矩（绕纵轴）相对较小，且船宽（B）对横摇周期的影响显著，相比之下，纵摇涉及更大的船长（L）和惯性矩，因此周期较长，横摇的阻尼通常较小,导致摇摆更明显。
Q2: 如何避免船舶在航行中发生谐摇？
A2: 谐摇发生在船舶摇摆周期与波浪周期接近时，可通过以下方法避免：
- 调整航速或航向，改变遭遇波浪的周期；
- 通过压载水调整GM值，改变横摇周期；

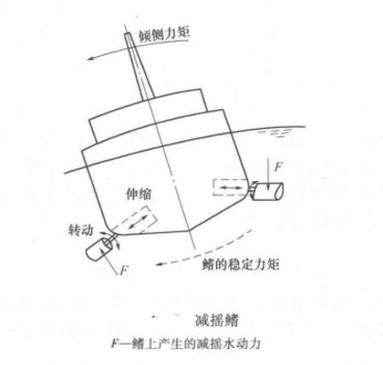

- 安装减摇鳍或舵龙骨,增加阻尼以减小摇摆幅度。
