船舶主机环氧树脂浇注是一种广泛应用于现代船舶动力系统的关键工艺,主要用于主机（如柴油机、燃气轮机等）的关键部件绝缘、固定和保护，该工艺通过将环氧树脂材料浇筑于主机部件的特定部位，形成具有高强度、耐高温、绝缘性能优异的保护层，有效提升船舶主机的运行可靠性、使用寿命及安全性，以下从材料特性、工艺流程、技术要点、应用优势及质量控制等方面进行详细阐述。
环氧树脂材料特性及选型
船舶主机环氧树脂浇注对材料性能要求极高,需满足船舶复杂工况下的严苛条件，其主要特性包括：
- 优异的机械性能：具有较高的抗压、抗拉强度及韧性，能承受主机运行时的振动、冲击及负载应力，防止部件因机械应力导致开裂或变形。
- 耐高温性能：船舶主机运行时温度可达100℃以上，环氧树脂需具备良好的热稳定性，在长期高温环境下不软化、不降解，保持物理性能稳定。
- 卓越的绝缘性能：电阻率高、介电强度大，能有效阻断电流泄漏，避免主机电路系统短路，保障电气设备安全运行。
- 耐化学腐蚀性：抵抗润滑油、海水、燃料油等化学介质的侵蚀，防止材料老化或性能退化。
- 低收缩率与良好的流动性：浇筑过程中需确保树脂充分填充模具缝隙，避免气泡、空洞等缺陷，同时降低固化收缩率，保证尺寸精度。
根据主机部件的不同用途（如定子绕组、端部固定、轴承支撑等），环氧树脂可分为浇注型、密封型、填充型等类型，选型时需综合考虑主机功率、运行温度、环境介质及工艺要求，例如大型低速柴油机通常采用改性环氧树脂，以提高耐热性和抗疲劳性。
浇注工艺流程
船舶主机环氧树脂浇注工艺需严格控制每个环节,确保最终质量，典型流程如下：
- 预处理：对需浇筑的部件（如定子铁芯、绕组、接线盒等）进行清洁，去除油污、锈迹及杂质；采用加热或真空方式干燥部件，确保表面无水分残留，避免影响树脂固化。
- 模具设计与安装：根据部件结构设计专用模具，模具需具备足够的强度和精度，确保浇筑后树脂形状符合要求；模具安装时需密封良好，防止树脂泄漏。
- 环氧树脂配制：按比例将环氧树脂基体、固化剂、增韧剂、填料（如二氧化硅、氧化铝等）混合，搅拌均匀后真空脱泡，去除搅拌过程中混入的气泡。

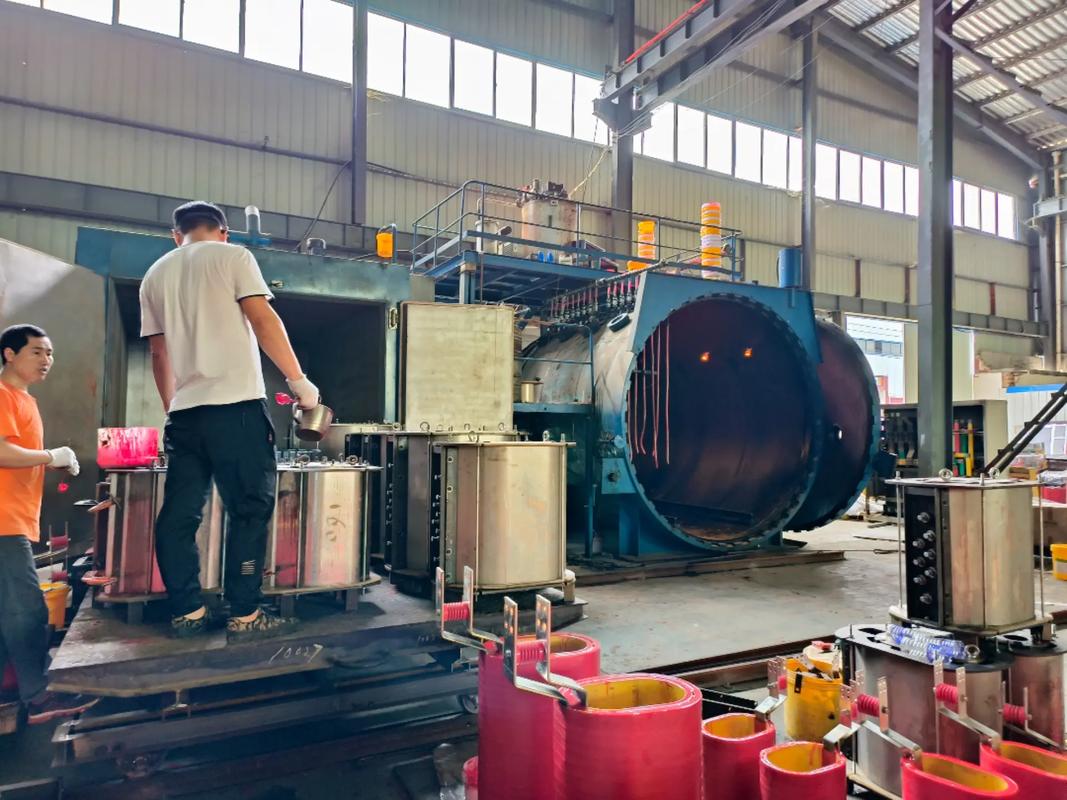

- 浇筑与固化：将配制好的树脂缓慢注入模具，避免产生湍流卷入空气；浇筑后根据树脂类型进行加热固化（如80-120℃恒温固化数小时），或室温固化（需较长时间），固化过程中需控制升温速率，防止因内应力过大导致开裂。

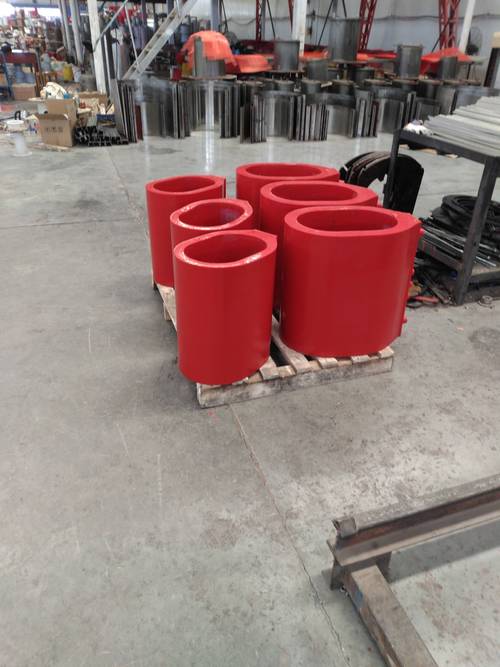

- 脱模与后处理：固化完成后脱模，对浇筑件进行修整，去除飞边、毛刺；必要时进行二次固化或表面处理，提升性能稳定性。
技术要点与质量控制
- 温度控制：浇筑及固化过程中的温度直接影响树脂反应速率和交联密度，需根据材料说明书严格控制环境温度及模具温度，避免因温差过大导致性能不均。

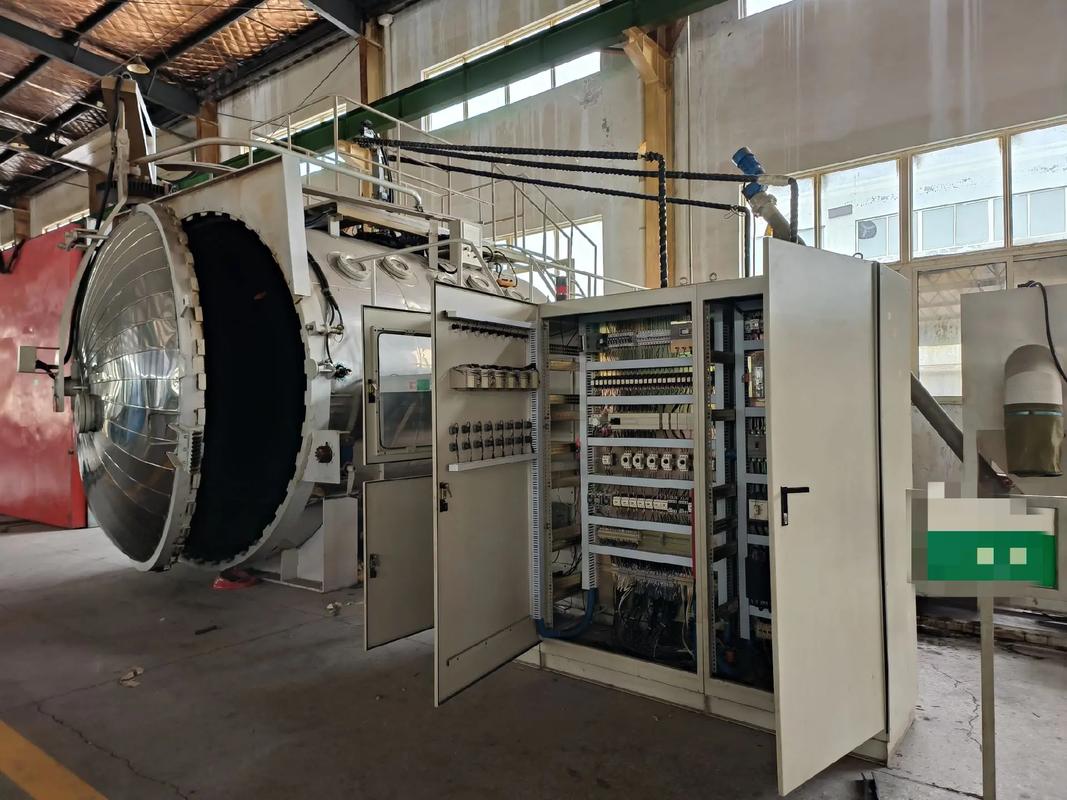

- 真空处理：树脂配制及浇筑前需进行真空脱泡，确保无气泡残留；对于复杂结构部件，可采用真空浇筑工艺，进一步减少内部缺陷。
- 配比精度：环氧树脂与固化剂的配比需精确计量，误差需控制在±2%以内，否则可能导致固化不完全或脆性增加。
- 填充剂选择：添加适量的填料（如硅微粉）可降低成本、减少收缩率并提高导热性，但需确保填料分散均匀，避免沉降或团聚。
- 检测与验收：浇筑完成后需进行外观检查（无裂纹、气泡、凹陷）、性能测试（绝缘电阻、耐压强度、机械强度）及无损检测（如超声波探伤），确保符合船级社规范（如CCS、ABS、LR等）。
应用优势
船舶主机环氧树脂浇注技术的应用显著提升了船舶动力系统的性能：
- 提升绝缘可靠性：有效隔离高压电路，避免因潮湿、油污导致的绝缘失效，减少电气故障。
- 增强机械稳定性：固定绕组、端部等部件，防止振动导致松动或磨损，延长主机使用寿命。
- 简化维护成本：浇筑形成的保护层具有耐腐蚀、抗老化特性，降低部件维护频率和更换成本。
- 适应恶劣环境：满足船舶高盐雾、高湿度、高振动的工作环境，保障主机在极端条件下的稳定运行。
常见问题与解决方案
在实际应用中,环氧树脂浇注可能面临以下问题：
- 气泡过多：原因包括树脂搅拌速度过快、模具密封不严或真空度不足，解决方案：优化搅拌工艺（如低速搅拌、分段搅拌），确保模具密封性，延长真空脱泡时间。
- 固化不完全：原因包括配比错误、固化温度不足或时间不够，解决方案：精确计量配比，采用阶梯式升温固化，并通过硬度测试或DSC分析确认固化程度。
相关问答FAQs
Q1：船舶主机环氧树脂浇注过程中，如何避免产生气泡？
A1：气泡的产生主要与树脂混合、模具状态及浇筑工艺有关，树脂配制时应采用低速搅拌（通常200-500rpm），避免高速卷入空气；对树脂进行真空脱泡处理（真空度-0.09MPa以上，时间15-30分钟）；模具需确保密封良好，浇筑时采用缓慢、连续的注流方式，避免树脂冲击模具壁产生涡流，对于复杂部件，可采用真空辅助浇筑工艺，进一步减少气泡残留。
Q2：环氧树脂浇筑件固化后出现开裂，可能的原因及解决方法是什么？
A2：开裂的主要原因包括固化内应力过大、温度骤变或材料配方不当，解决方法：①控制固化升温速率（如1-2℃/min），避免快速升温导致内外温差过大；②选用增韧性好的环氧树脂体系（如添加端羧基丁腈橡胶）；③浇筑后进行阶梯式降温（如固化完成后以0.5℃/min降至室温）；④优化模具设计，预留收缩缓冲空间，若开裂已发生，需分析开裂位置及方向，调整工艺参数或材料配方后重新浇筑。
