船舶管道图纸符号大全是解读船舶管路系统设计的关键，其符号体系遵循国际标准（如ISO 14723）及船级社规范，涵盖管道类型、连接件、阀门、设备、测量仪表等要素，确保设计、建造、运维各环节的准确沟通，以下从符号分类、示例及应用场景进行详细说明。

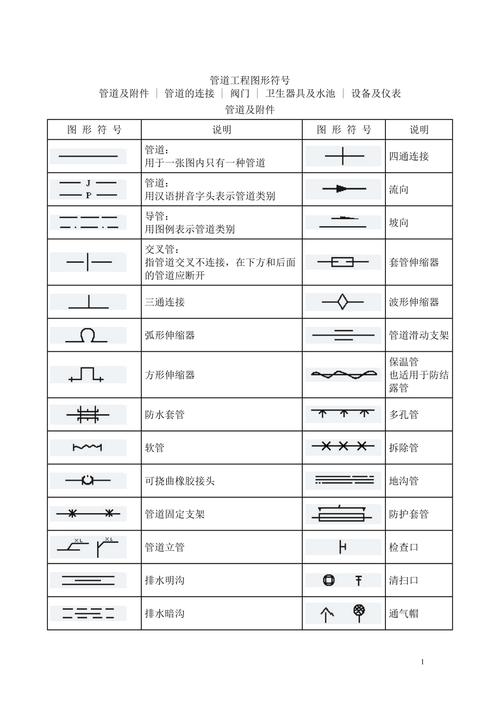

管道类型与材质符号
管道符号通常以线型加标注表示，主要区分输送介质、压力等级及材质。
- 线型：粗实线表示主管（如高压燃油管），中实线表示支管（如低压冷却水管），虚线表示仪表管或保温层外轮廓。
- 材质标注：在管道附近用字母代号标注，如CS（碳钢）、SS（不锈钢）、CU（铜）、CU-Ni（铜镍合金）、PP（塑料）等。
- 介质代号：以英文缩写标注，如FW（淡水）、SW（海水）、LO（滑油）、FO（燃油）、AF（空气）、FG（废气）等。
示例：一条标注“CS/FO-150”的管道，表示材质为碳钢，输送燃油，压力等级为150 bar（具体压力需结合压力等级表）。

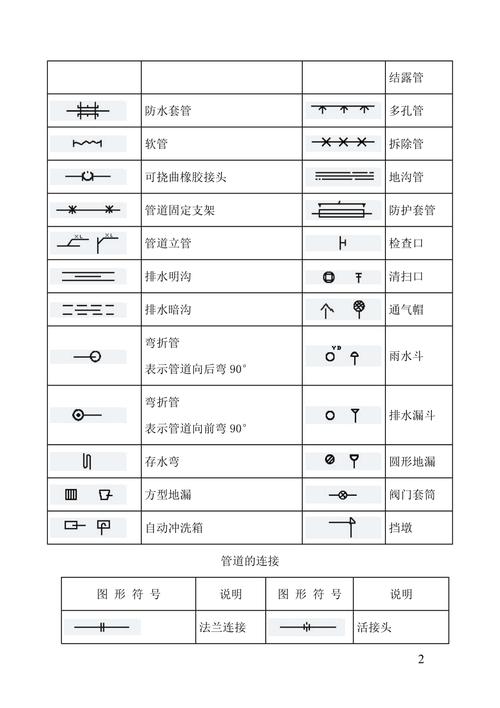

连接件与管件符号
连接件用于管道连接、分支或变径，符号以简化图形表示：
- 法兰连接：两条平行短线垂直于管道轴线，标注“RF”（突面法兰）、“FF”（平面法兰）等密封面形式。
- 螺纹连接：短线加斜线表示，标注“NPT”（美标螺纹）、“BSPT”（英标螺纹）。
- 焊接连接：填充的斜三角符号（焊缝），标注“BW”（对焊）、“SW”（承插焊）。
- 管件：
- 弯头：圆弧加管道轴线，标注“90°EL”或“45°EL”；
- 三通：T形线条，标注“TEE”（等径三通）或“REDUCING TEE”（异径三通）；
- 异径管：同心异径管为两个同心圆，偏心异径管为两个偏心圆，标注“CONC”（同心）、“ECC”（偏心）。

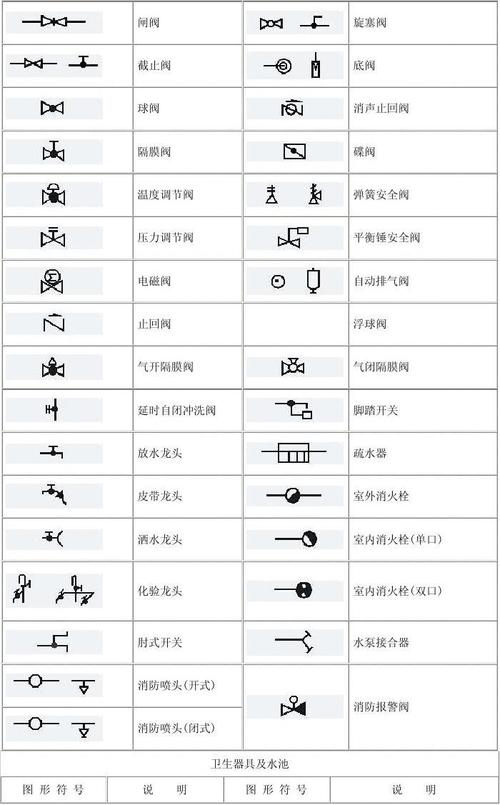

阀门符号
阀门符号以图形组合表示类型、操作方式及安装位置，常见符号如下：
| 阀门类型 | 符号图形 | 标注说明 |
|----------------|-----------------------------------|-----------------------------------|
| 截止阀 | ▢（带三角形） | “GV”或“STOP VALVE” |
| 闸阀 | ▢（带平行线） | “ZV”或“GATE VALVE” |
| 球阀 | ▢（带圆球） | “BV”或“BALL VALVE” |
| 蝶阀 | ▢（带蝶板） | “DBV”或“BUTTERFLY VALVE” |
| 止回阀 | ▢（带箭头） | “CV”或“CHECK VALVE”（单向流动） |
| 安全阀 | ▢（带弹簧符号） | “SV”或“SAFETY VALVE”（设定压力标注）|
| 调节阀 | ▢（带执行机构） | “CV”或“CONTROL VALVE”（带定位器） |
附加符号：阀门手轮以“○”表示，电动执行机构为“+M”，气动为“→P”,标注在阀门符号旁。
设备与附件符号
船舶管路系统涉及大量设备，符号需体现功能及接口：
- 泵：圆圈加三角形（表示叶轮），标注“PUMP”或“CP”（海水泵）、“FP”（燃油泵）等。
- 压缩机/风机：圆圈加叶片符号，标注“COMP”或“BLOWER”。
- 热交换器：平行线组表示换热管，标注“HEX”（热交换器）或“FW COOLER”（淡水冷却器）。
- 滤器：符号为“△”或“▽”，标注“FILTER”（粗滤器）或“STRAINER”（细滤器），带“Y”型为“Y型滤器”。
- 压力表/温度计：圆圈加“P”或“T”，标注“PRESS”或“TEMP”，带“▲”为压力传感器，“□”为温度传感器。
- 液位计：双线加圆圈，标注“LI”或“LEVEL GAUGE”，磁翻板液位计标注“MAGNETIC LEVEL”。
系统与标识符号
为区分不同管路系统，图纸需标注系统代码及流向：
- 系统代码：按功能分类，如“C.O. SYSTEM”（压载水系统）、“F.O. SYSTEM”（燃油系统）、“COOLING SYSTEM”（冷却系统），标注在管道上方。
- 流向箭头：在管道上标注“→”表示介质流向，双向流动用“↔”。
- 标高与定位：以“EL”表示标高（如“EL +2.500”为甲板上方2.5米），“DIM”表示尺寸定位，确保安装精度。
特殊符号与缩写
图纸中常见缩写需准确理解，
- “NPS”/“DN”：管道公称直径（单位mm或inch）；
- “SCH”：管道壁厚系列（如SCH40、STD）；
- “ISO”/“ANSI”：标准代号（国际标准化组织/美国国家标准协会）；
- “SP”/“WP”：试验压力（Test Pressure）/工作压力（Working Pressure）。
相关问答FAQs
Q1：船舶管道图纸中，如何区分高压管路与低压管路？
A：高压管路与低压管路主要通过压力等级标注和线型区分，压力等级直接标注在管道旁（如“HP 300”表示高压300 bar，“LP 10”表示低压10 bar）；线型上，高压管路通常用更粗的实线或加双线表示，低压管路用中实线，同时高压管路附近会标注“HIGH PRESSURE”或“HP”，低压管路标注“LOW PRESSURE”或“LP”，高压阀门符号旁会额外标注压力等级，与低压阀形成视觉差异。
Q2：船舶管道图纸中的“盲板”符号是什么，如何表示？
A：盲板用于临时或永久封堵管道，符号为“⊥”或“▣”（实心方块），标注“BLIND”或“BLK”，若为可拆卸盲板，会在符号旁标注“REMOVABLE BLIND”或“RB”；若为固定盲板，标注“FIXED BLIND”或“FB”，图纸中需标注盲板的材质、厚度及安装位置，确保封堵安全性,例如在系统试验或维修时使用。
