船舶焊接作为船舶建造与维修中的核心工艺,其质量直接关系到船舶结构的安全性、可靠性和使用寿命，船舶焊接原则工艺规范需从材料选择、工艺评定、施工控制、检验验收等多个环节进行系统化、标准化管理，以确保焊接质量符合国际海事组织（IMO）、船级社（如CCS、ABS、DNV等）及船东的技术要求。
焊接材料选择与管理
焊接材料的选择需与母材的力学性能、化学成分相匹配，并考虑船舶使用环境（如海水腐蚀、低温冲击等），船体结构多采用高强度船体钢（如AH32、AH36），焊接材料需选用与之匹配的低氢型焊条、实心焊丝或药芯焊丝，并保证其冲击韧性不低于母材标准，焊接材料需存放在干燥、通风的环境中，避免受潮；使用前需按规定进行烘干（如焊条通常需350℃烘干1-2小时，焊丝需去除油污），并在使用过程中保持保温，防止吸湿，不同厂家、批号的焊接材料需分开存放，并建立严格的领用、记录制度，确保可追溯性。
焊接工艺评定（PQR）与工艺规程（WPS）

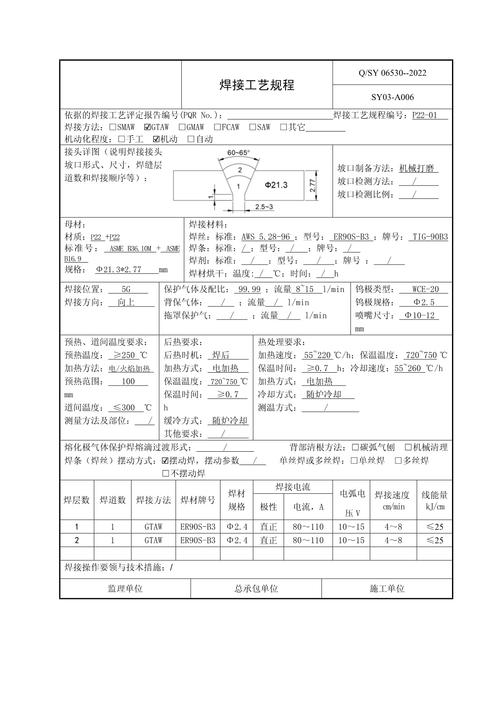

焊接前必须通过工艺评定验证焊接工艺的可靠性,工艺评定需根据ISO 15614或船级社规范，针对不同母材、厚度、接头形式（对接、角接、T型接头等）、焊接方法（焊条电弧焊、埋弧焊、CO₂气体保护焊、MAG焊等）进行试板焊接，并对试板进行拉伸、弯曲、冲击、硬度等力学性能测试，以及无损检测（如RT、UT），确保焊接接头性能满足要求，评定合格后，编制详细的焊接工艺规程（WPS），明确规定焊接参数（电流、电压、焊接速度）、预热温度、层间温度、后热处理要求、气体流量等关键参数，并指导焊工实际操作，焊接工艺需定期重新评定，当母材、焊接方法、重要参数变更时，需补充评定。
焊接前准备
- 坡口加工：坡口形式和尺寸需根据设计图纸和WPS要求加工，常用坡口形式包括I型、V型、X型、K型等，坡口加工可采用机械切割（如等离子切割、激光切割）或火焰切割，切割后需清除熔渣、氧化皮，并用砂轮打磨至露出金属光泽，坡口角度、间隙、钝边等尺寸需用专用量具检查，偏差需控制在允许范围内。
- 清理与装配：焊接区域20mm范围内需彻底清除油污、水分、锈迹、油漆等杂质，采用溶剂清洗或喷砂除锈（达到Sa2.5级），装配时需保证对接间隙、错边量符合要求，点焊长度和间距需根据板厚确定（一般点焊长度30-50mm，间距300-500mm），点焊材质应与正式焊接相同，且焊缝两端需打磨成缓坡形，便于正式焊接时熔合，采用定位焊或夹具固定时，需避免强力组对，防止产生附加应力。
焊接过程控制
- 焊接方法选择：根据结构类型和位置选择合适的焊接方法，平焊、横焊优先采用埋弧焊或CO₂气体保护焊，提高效率；立焊、仰焊可采用焊条电弧焊或药芯焊丝气体保护焊；全位置焊接推荐使用纤维素焊条或向下立焊专用焊条。
- 参数控制：严格按照WPS参数施焊，电流、电压波动需控制在±10%以内，焊接速度保持均匀，层间温度需控制在规定范围（一般不超过250℃或350℃，视钢材材质而定），避免过热导致晶粒粗大。
- 焊接操作：引弧和收弧需在坡口内或引弧板上进行，避免产生弧坑裂纹，多层多道焊时，需彻底清除焊道间的熔渣、飞溅，并用角磨机打磨焊道表面，确保层间熔合良好，对于重要部位（如船体分段大合拢缝、主机基座等），需采用对称焊接、分段退焊等方法，减少焊接变形。
- 环境要求：焊接环境温度需不低于5℃，当环境温度低于5℃或湿度大于90%时，需采取预热措施（预热温度不低于100℃）或搭设防风、防雨棚，防止焊缝产生氢致裂纹或气孔。
焊接后处理与检验
- 焊缝外观检查：焊接完成后，需对焊缝进行100%外观检查，检查内容包括焊缝成型、咬边、焊瘤、裂纹、表面气孔等缺陷，焊缝余高需控制在1-3mm，与母材圆滑过渡，不得有低于母材的凹陷。
- 无损检测：根据船级社规范和图纸要求，对焊缝进行无损检测，常用的方法包括射线检测（RT）、超声波检测（UT）、磁粉检测（MT）和渗透检测（PT），对接焊缝一般需进行100% RT或UT检测，角焊缝可进行抽检或磁粉检测。
- 返修与热处理：对于检测不合格的焊缝，需采用碳弧气刨或机械方法清除缺陷，打磨后重新焊接，返修次数一般不超过2次，对于重要结构（如高强度钢厚板、承压部件），焊后需进行消除应力热处理（如600-650℃保温），以降低焊接残余应力。
焊接质量记录与追溯
建立完整的焊接质量记录系统,包括焊接材料合格证、烘干记录、工艺评定报告、WPS、焊工资格证、焊接参数记录、无损检测报告等，所有记录需归档保存，保存期限不少于船舶使用年限，确保焊接质量可追溯。
相关问答FAQs
Q1：船舶焊接中如何防止产生冷裂纹？
A1：冷裂纹主要发生在低合金高强度钢焊接中，防止措施包括：①选用低氢型焊接材料并严格烘干；②焊前预热（根据板厚和材质，预热温度通常为100-200℃）；③控制层间温度不超过350℃；④焊后立即进行后热处理（200-250℃保温1-2小时），促进氢逸出；⑤避免焊缝中产生氢、淬硬组织和应力三大要素的共同作用，通过工艺优化降低焊接残余应力。
Q2：船体分段大合拢缝焊接时如何控制变形？
A2：控制分段大合拢缝变形需从工艺和施工两方面入手：①采用对称焊接法，由多名焊工同时从中间向两端对称施焊；②采用分段退焊或跳焊法，减少热量集中；③反变形法，装配时预先预留反向变形量（根据经验和计算确定）；④刚性固定法，使用工装夹具或临时支撑增加结构刚性；⑤优化焊接顺序，先焊收缩量大的焊缝，再焊收缩量小的焊缝，必要时进行分段矫正，确保线型和尺寸精度。
