zc船舶电气检验流程是确保船舶电气设备安全、可靠运行的关键环节，其核心依据是《国内航行海船法定检验技术规则》及中国船级社（CCS）的相关规范，检验流程贯穿船舶建造、营运、修理及报废全过程，涉及设计图纸审查、设备安装检验、系统功能测试、安全保护验证等多个阶段，需船厂、船东、船级社等多方协同完成。
检验准备阶段
检验启动前,船级社需确认船舶的检验类别（建造检验、初次检验、年度检验、特别检验或坞内检验），并明确检验范围，船厂或船东需提交以下资料：电气系统原理图、布置图、设备清单、电气设备产品证书（如船用产品证书、防爆合格证等）、接地系统设计文件、电缆敷设路径图及绝缘材料证明文件，船级社审图工程师将对图纸进行审查，重点核查系统设计的合规性（如短路电流计算、电缆载流量校验）、设备选型的适用性（如环境防护等级、电磁兼容性）及安全保护措施的完备性（如过载保护、接地连续性），确保符合国际海事组织（IMO）及中国船级社规范要求，图纸审查通过后，船级社将签发“审图意见书”，船厂根据意见完成修改并形成最终图纸，作为后续施工和检验的依据。
设备安装检验
设备安装是检验的关键环节,主要检查电气设备的安装位置、固定方式、接地连接及电缆敷设质量，具体包括：
- 设备安装检查：对照图纸核查配电板、发电机、电动机、变压器等设备的安装位置是否正确，固定螺栓是否采用不锈钢材质且紧固到位；露天设备（如航行灯、雷达）的防护等级是否符合IP等级要求；防爆区域（如油船舱室）的电气设备是否满足Ex防爆标准。
- 接地系统检验：采用接地电阻测试仪测量船舶接地系统的接地电阻值，一般要求不大于0.1Ω；检查接地导体（如铜排、电缆）的截面积是否符合规范（通常不小于相线截面积的50%），接地端子是否与船体结构可靠连接（采用焊接或螺栓紧固，且接触面进行防腐处理）。

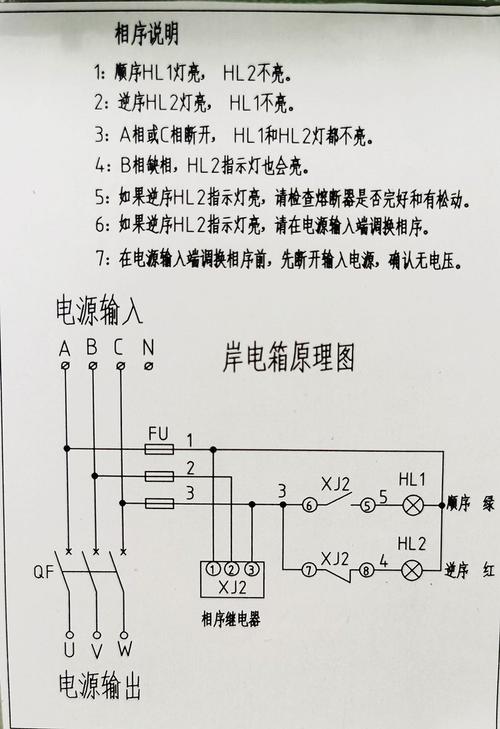

- 电缆敷设检查：核查电缆敷设路径是否避开高温、机械损伤区域（如蒸汽管道、甲板边缘）；电缆支撑间距是否符合要求（水平敷设间距≤1m，垂直敷设间距≤2m）；电缆穿越舱壁、甲板时是否采用金属填料函密封，防火舱室电缆是否使用耐火电缆或防火封堵材料；电缆终端头制作是否规范，绝缘包扎是否严密，相色标识（A黄、B绿、C红）是否清晰。
系统功能测试
设备安装完成后,需进行系统功能测试，验证电气系统的运行性能和安全保护功能，测试内容按系统分类如下：
| 系统类型 | 测试项目 | 测试方法 |
|---|---|---|
| 电力系统 | 发电机并车试验、负载转移试验、自动启动/停止试验 | 两台发电机并车时，检查频率差、相位差是否在允许范围内（频率差≤0.5Hz，相位差≤15°）；突加/突卸负载时，电压波动率≤±15%，转速波动率≤±10%。 |
| 配电系统 | 主配电板、应急配电板绝缘电阻测试、短路保护动作测试 | 使用500V兆欧表测量绝缘电阻，应≥1MΩ；模拟短路故障，检查断路器是否在设定时间内动作（如10In时≤0.1s）。 |
| 照明系统 | 航行灯、信号灯、应急照明功能测试 | 逐一开启各灯具，检查发光强度、颜色是否符合要求；切断正常电源后，应急照明应在30s内自动启动，持续供电时间≥3h。 |
| 通信导航系统 | 甚高频无线电（VHF）、雷达、GPS设备功能测试 | 测试VHF通话清晰度，雷达探测距离及分辨率，GPS定位精度（误差≤10m）；检查备用电源切换功能是否正常。 |
| 安全报警系统 | 火灾报警、舱底水高位报警、主机故障报警等联动测试 | 模拟火警信号，检查报警器是否发出声光报警，消防设备（如灭火泵）是否自动启动；模拟舱底水高位，检查报警指示及泵控逻辑。 |
安全保护与法规符合性检查
安全保护是船舶电气检验的重中之重,需重点核查以下内容：
- 过载与短路保护：发电机、电动机回路的断路器或熔断器整定值是否符合设备额定电流要求；热继电器的动作特性是否与电机负载匹配。
- 绝缘与接地连续性：对高压系统（如6kV以上）进行工频耐压试验，试验电压为2.5倍额定电压，持续1分钟无击穿；低压系统进行绝缘连续性测试，确保电缆金属护套与接地系统无断点。
- 应急电源可靠性：应急发电机应能在主电源失效后30s内自动启动，燃油储备满足连续运行3h的要求；应急蓄电池组需进行容量放电测试，以10倍额定电流放电至终止电压，持续时间应≥1h。
- 电磁兼容性（EMC）：检查电气设备是否采取屏蔽措施（如电缆屏蔽层接地、设备金属外壳接地），避免无线电干扰影响导航通信设备。
检验报告与证书签发
检验完成后,船级社检验员将根据检验结果编制《船舶电气检验报告》，对符合要求的系统签发相应的检验证书，如《船舶安全证书》（电气部分）、《设备安全证书》《无线电设备证书》等，若发现不合格项（如绝缘电阻不足、接地断开），船厂需整改并重新检验，直至所有项目符合规范要求，检验证书是船舶法定航行的必备文件，有效期一般为5年（特别检验），期间需完成年度检验和中间检验以维持证书有效性。
相关问答FAQs
Q1：船舶电气检验中，绝缘电阻测试不合格的常见原因及处理方法？
A：常见原因包括电缆受潮、绝缘老化、设备内部进水或接线端子松动，处理方法：首先检查电缆和设备是否暴露在潮湿环境，必要时进行烘干处理；对老化电缆进行更换；重新紧固接线端子并清理氧化层；若仍不合格，需分段排查，确定故障点并修复后重新测试。
Q2：船舶应急照明系统的检验有哪些关键点？
A：关键点包括：①应急照明灯具的电源切换时间（≤30s）；②持续供电时间（≥3h，对应蓄电池容量）；③照度要求（如通道、梯道照度≥0.5lux，应急配电板前照度≥0.3lux）；④灯具安装位置（应避开易燃物，且有明显标识）；⑤定期测试功能（每月模拟断电检查启动情况，每年进行全容量放电测试）。
