船舶在海洋环境中航行时，船体、螺旋桨、舵等水下部分会持续受到海水腐蚀，严重影响结构安全和使用寿命，阴极保护（Cathodic Protection, CP）作为一种有效的电化学防护技术，在船舶防腐领域应用广泛，impressed current cathodic protection（ICCP）系统因保护电流可调、保护范围广等优势,成为现代大型船舶的主流防护方案。
ICCP船舶阴极保护的基本原理
阴极保护的核心是通过电化学方法，将被保护的金属结构（如船体）作为阴极，使其电极电位降低至腐蚀发生的临界电位以下，从而抑制金属的氧化溶解反应，ICCP系统与传统的牺牲阳极法不同，它利用外部电源提供保护电流，通过辅助阳极向船体施加足够电流，使船体整体达到阴极保护状态，其基本原理可简化为：
[ \text{金属腐蚀反应：} \quad \text{M} \rightarrow \text{M}^{n+} + n\text{e}^- ]
[ \text{ICCP防护：} \quad \text{外部电流提供电子，抑制M}^{n+} \text{的生成，使金属成为阴极} ]
ICCP系统由恒电位仪、辅助阳极、参比电极和电缆等部分组成，恒电位仪是核心控制单元，可实时监测船体电位并自动调整输出电流；辅助阳极通常采用高导电性、耐腐蚀的材料（如铂钛、混合金属氧化物），将电流均匀分布到船体表面；参比电极（如银/氯化银、锌/氯化银）用于测量船体相对于参考电位的实际电位,是判断保护效果的关键依据。
ICCP系统的组成与工作流程
系统组成
- 恒电位仪：根据设定的保护电位（通常为-800mV~-1100mV vs. Ag/AgCl），通过调节输出电流维持船体电位稳定，现代船舶多采用智能型恒电位仪，具备自动校准、故障报警和远程监控功能。
- 辅助阳极：按安装位置分为舱底阳极、舷侧阳极和螺旋桨阳极等，需满足电流分布均匀、耐海水冲刷、寿命长等要求，铂钛阳极在海水中的工作寿命可达15年以上，且电流输出稳定性高。

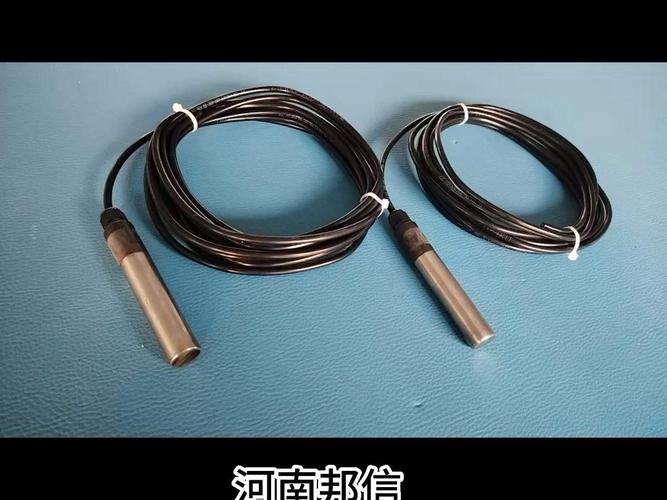

- 参比电极：布置在船体易腐蚀部位（如压载舱、舵叶），实时监测电位，通常设置多个参比电极，确保全船电位监测的全面性。
- 电缆与接线盒：采用耐海水腐蚀的铜芯电缆，通过接线盒连接恒电位仪、阳极和参比电极，确保电流传输可靠。
工作流程
ICCP系统的工作流程可分为“监测-调节-输出”三步：
（1）监测：参比电极采集船体各部位电位信号，传输至恒电位仪；
（2）调节：恒电位仪将实际电位与设定保护电位比较，通过PID算法计算所需电流；
（3）输出：恒电位仪输出直流电流，经阳极均匀施加到船体表面，使船体整体处于阴极保护状态。
以某大型集装箱船为例，其ICCP系统通常配置2-3台恒电位仪，分别负责船艏、船艉和压载舱的保护，总保护电流可达100-300A，确保船体在25℃海水中电位稳定在-850mV~-950mV vs. Ag/AgCl。
ICCP系统的优势与挑战
核心优势
- 保护电流可调：可根据船舶航行海域（如海水盐度、温度变化）、装载状态（压载水舱水位变化）动态调整电流，避免过保护（导致涂层剥离）或欠保护（防护不足）。
- 保护范围广：适用于全船水下结构，包括螺旋桨、舵、舵杆等复杂部位，且可通过增加阳极数量扩展保护范围。
- 寿命长、维护成本低：辅助阳极寿命通常与船舶坞修周期匹配（5-10年），仅需定期检查阳极消耗和参比电极状态，无需频繁更换牺牲阳极。
应用挑战
- 初始安装成本高：恒电位仪、阳极等设备成本较高，比牺牲阳极系统初始投资增加30%-50%。
- 电磁干扰风险：大电流输出可能对船载导航设备（如罗经、声呐）产生电磁干扰，需做好电缆屏蔽和系统接地设计。
- 涂层依赖性：ICCP系统需与防腐涂层配合使用，若涂层破损，电流密度会集中在破损处，可能导致局部过保护或加速涂层老化。
ICCP系统的维护与故障处理
为确保ICCP系统长期稳定运行，需定期进行维护：
- 日常检查：每月记录恒电位仪输出电流、电压及船体电位，检查阳极有无破损、电缆腐蚀。
- 坞修维护：每2-3年坞修时，清洁阳极表面附着物，测量阳极剩余尺寸，检查参比电极响应时间（应<1s）。
- 故障处理：常见故障包括“电位异常波动”（可能参比电极污染或恒电位仪故障）、“电流输出不足”（电缆接头松动或阳极钝化），需通过分段排查定位问题。
当船体电位突然正移（保护不足）时，应依次检查：参比电极是否被海洋生物覆盖→恒电位仪输出是否正常→阳极与船体连接电阻是否过大→电源电压是否稳定。
相关问答FAQs
Q1：ICCP系统与牺牲阳极法相比，有哪些适用场景差异？
A：ICCP系统适用于大型船舶（如VLCC、集装箱船、LNG船）及长期停泊的海洋平台，因其保护电流大、可调性强，能适应复杂腐蚀环境；牺牲阳极法则适用于小型船舶（如渔船、游艇）、内河船舶或短期防护项目，具有安装简单、无外电源依赖的优势，但保护电流有限且不可调，寿命较短（通常3-5年）。
Q2：如何判断ICCP系统是否处于正常保护状态？
A：判断依据包括三方面：（1）电位监测：船体保护电位应稳定在-800mV~-1100mV vs. Ag/AgCl（具体值按船体材料和涂层类型调整）；（2）电流分布：各阳极区域电流密度差异应<20%，避免局部过保护；（3）腐蚀检查：坞修时通过超声波测厚检查船体板厚减速率，应低于0.1mm/年（无保护时通常为0.5-1.0mm/年），若电位异常、电流分布不均或板厚减速率超标,需系统检修。
