船舶高压油泵作为柴油机的“心脏”部件，其拆装精度直接影响燃油喷射系统的稳定性和发动机的整体性能，以下结合实际操作流程，详细解析船舶高压油泵的拆装要点，并通过关键步骤说明帮助技术人员掌握规范操作。
拆装前的准备工作
-
安全防护与工具检查
拆装前必须切断油泵动力源，确认系统无压力残留，穿戴防护眼镜、手套及防静电服装，避免燃油喷溅或金属碎屑伤害，准备专用工具，包括扭矩扳手、液压拉伸器、密封胶刮刀、内六角套筒组等，确保工具规格匹配（如高压油泵常用M8/M10内六角扳手，柱塞偶件需用专用拆卸钳），同时检查新备件（如柱塞、出油阀、弹簧）的型号参数，与旧件对比确认无误。

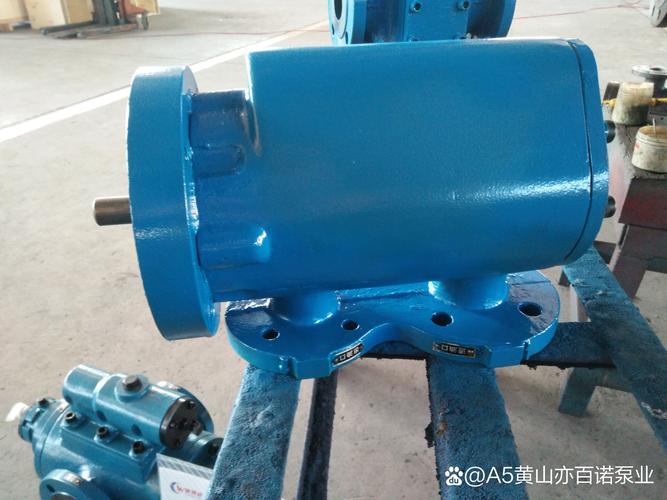

（图片来源网络，侵删） -
系统清洁与标记
用无水酒精清洁油泵外部及周围区域，防止杂质进入，对管路接口、调节器连杆等可拆卸部件进行编号或标记，避免回装错位，对于多缸油泵的各缸高压油管，需按1-6缸顺序悬挂标签，防止喷油时序混乱。
拆卸流程详解
外部部件拆卸
-
管路与附件拆除：
按照先高压后低压的顺序拆卸燃油管路，使用扳手固定接头螺母，避免旋转油泵本体导致内部零件错位，拆下调速器、燃油切断阀等附件时，记录其初始位置（如齿条刻度值），便于后期调试。 -
泵体外部解体：
依次拆下侧盖板、观察窗盖板，注意垫片是否 reusable，对于带有溢流阀的油泵，需先拆解阀体组件，检查阀芯与阀座的密封面有无划痕（可通过煤油渗透试验检测密封性）。
核心部件拆卸（以柱塞式油泵为例）
| 部件名称 | 拆卸要点 | 注意事项 |
|---|---|---|
| 柱塞偶件 | 用专用拆卸钳夹住柱塞套，轻轻旋转后拔出；避免用硬物敲击导致变形。 | 柱塞表面若有“拉丝”现象，需用放大镜检查划痕深度，超过0.05mm需更换。 |
| 出油阀组件 | 拆下阀紧座后，取出出油阀弹簧及阀芯，阀芯与阀座需配对存放。 | 检查阀锥面是否有积碳，可用竹片清理，禁用金属工具以免损伤密封面。 |
| 凸轮轴与滚轮 | 拆下轴承盖后，用铜棒轻击凸轮轴端部取出；滚轮组件需检查滚轮转动是否灵活。 | 凸轮表面如有点蚀，需测量升程曲线，偏差超过0.1mm需更换或修磨。 |
| 弹簧与挺柱 | 依次拆下复位弹簧、挺柱，记录弹簧预紧量（通过测量自由长度与压缩长度计算）。 | 弹簧自由长度减少超过5%或出现裂纹时必须更换，否则会导致喷油压力不足。 |
清洁与检测
- 所有拆卸零件放入清洗槽中,用柴油超声波清洗15分钟，重点清洗柱塞偶件的螺旋槽和出油阀孔道。
- 用精密量具（如千分尺）测量柱塞直径与柱塞套内径配合间隙（标准值0.002-0.005mm），超过0.01mm需更换偶件。
- 检查泵体裂纹,可用着色渗透剂检测关键部位（如法兰安装面）。
装配流程与关键控制点
内部部件装配
-
偶件安装：
将清洁后的柱塞偶件涂抹干净柴油，垂直插入柱塞套，确保其能依靠自重缓慢下滑（无卡滞），安装出油阀时，弹簧需垂直放置对中，避免偏斜导致喷油不均。
（图片来源网络，侵删） -
凸轮轴组装：
凸轮轴装入泵体前，在轴承处涂抹二硫化钼润滑脂，转动凸轮轴时，阻力应均匀，若有异响需检查轴承滚道是否损坏。
调试与密封
- 喷油压力调试：
使用喷油器试验台检测单缸喷油压力，通过调整垫片厚度或更换弹簧达到标准值（如MAN主机油泵压力通常为20-30MPa）。 - 密封处理：
结合面涂抹乐泰592密封胶（厚度0.1-0.2mm），螺栓按对角顺序分2-3次拧紧，扭矩值需严格按说明书执行（如M12螺栓扭矩80-100N·m）。
总成安装与管路连接
- 将油泵吊装至柴油机时,使用专用吊具，避免碰撞传感器接口。
- 管路连接后,进行手动泵油排气，打开管路放气螺钉，直至柴油连续流出无气泡。
常见故障与预防
拆装后若出现喷油量不均、压力波动等问题，需重点检查：
- 柱塞偶件污染：燃油中的杂质导致卡滞，建议在进油口加装100μm滤器。
- 弹簧疲劳：长期高温工作导致弹性下降，需每2000小时更换一次。
- 安装误差：凸轮轴与齿轮啮合间隙超差（标准0.1-0.3mm），需重新校对正时标记。
相关问答FAQs
Q1：拆装高压油泵时，如何判断柱塞偶件是否需要更换？
A1：通过以下三步判断：①外观检查：柱塞表面有无划痕、锈蚀，螺旋槽是否磨损变钝；②测量间隙：用千分尺测柱塞直径，内径千分尺测柱塞套内径，配合间隙超过0.01mm需更换；③功能测试：将偶件倾斜45°，抽出柱塞1/3长度，若能自行滑落说明密封性良好，否则需更换，若柴油机出现冒黑烟、功率下降等症状，且排除其他因素后，应优先检查柱塞偶件。
Q2：高压油泵装配后喷油压力不足，可能的原因及解决方法？
A2：可能原因包括：①出油阀密封不严，导致燃油回流，需检查阀锥面是否有积碳或划痕，用研磨膏对研修复；②喷油弹簧预紧力不足，可通过增加垫片或更换刚度更高的弹簧调整；③柱塞与柱塞套间隙过大，导致燃油泄漏，此时需更换新偶件，并确保清洁度，解决后需重新用试验台校准压力，必要时检查凸轮升程是否符合标准。
