舵角指示器有什么用？——详解其功能、原理及应用场景
舵角指示器的核心价值
舵角指示器是船舶操纵系统中至关重要的辅助设备,它通过直观的方式向驾驶员展示当前舵叶的实际偏转角度，为船舶的安全航行提供关键数据支持，在复杂的海洋环境中，这一看似简单的仪器却承担着保障航行安全、优化操控效率、辅助故障排查等多重使命，本文将从功能解析、工作原理、分类特点、实际应用场景等多个维度深入探讨舵角指示器的作用及其重要性。
舵角指示器的主要功能解析
（一）实时监控舵位状态
| 功能特性 | 具体表现 | 实际意义 |
|---|---|---|
| 动态角度反馈 | 同步显示舵机执行机构的物理转动角度（通常精确至±1°以内） | 确保舵令与实际动作一致 |
| 可视化界面 | 采用指针式/数字式/液晶屏等多种显示形式 | 适应不同光照条件与观察距离 |
| 多维度数据叠加 | 可集成航向角、转速、水流速度等关联参数 | 构建完整的船舶运动状态图谱 |
典型应用：当船长下达"左满舵"指令后，舵角指示器会立即显示舵叶从0°向左旋转至35°的过程，帮助驾驶员确认指令已被准确执行，这种实时反馈机制有效避免了因液压延迟或机械卡滞导致的操控偏差。

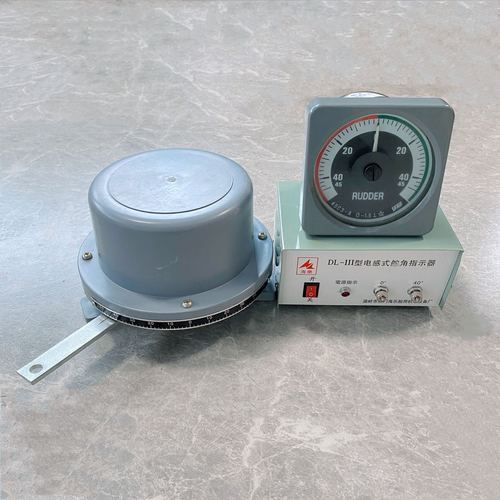

（图片来源网络，侵删）
（二）保障航行安全的关键屏障
| 风险场景 | 舵角指示器的作用机制 | 预防效果 |
|---|---|---|
| 突发机械故障 | 异常角度波动触发声光报警 | 提前发现舵机失灵风险 |
| 恶劣海况应对 | 显示实际舵效与理论值的差异，指导调整操舵幅度 | 防止过度转向导致的横摇失控 |
| 夜间/低能见度环境 | 高亮度背光设计确保全天候清晰读数 | 降低人为误判概率 |
案例佐证：某散货轮在台风期间遭遇强横浪冲击，舵角指示器突然显示异常抖动，船员据此判断舵柱轴承受损，及时切换备用系统并减速航行，成功避免翻沉事故。
（三）提升操控精度的技术支撑
| 控制层级 | 舵角指示器的协同作用 | 性能提升 |
|---|---|---|
| 自动舵模式 | 作为闭环控制系统的反馈节点，实现±0.5°级的精准调节 | 减少人工干预频率 |
| 手动应急操作 | 双冗余设计确保主/辅指示器同步工作 | 保障极端情况下的可靠操控 |
| 靠泊作业 | 微调模式下显示0.1°级精细刻度 | 实现毫米级码头停靠精度 |
技术延伸：现代智能舵角指示器已集成PID算法，能根据实时海流数据自动补偿舵角偏差，使大型集装箱船在狭窄航道中的转向误差控制在2米以内。
（四）故障诊断与维护管理
| 检测项目 | 监测方式 | 预警阈值 |
|---|---|---|
| 传动间隙 | 空载状态下的角度回差检测 | >3°触发三级报警 |
| 磨损程度 | 长期运行数据统计分析 | 累计磨损量超限启动保养程序 |
| 电磁干扰 | 信号波形畸变检测 | 干扰强度>15%时自动切换备用通道 |
维护建议：根据IMO《船舶维护保养计划》，舵角指示器需每季度进行零点校准，每年进行全量程线性度测试，确保测量误差不超过满量程的1%。
舵角指示器的分类与选型要点
（一）按工作原理分类
| 类型 | 工作方式 | 适用场景 | 优缺点对比 |
|---|---|---|---|
| 机械拉杆式 | 通过物理连杆直接传递舵角信号 | 小型渔船/游艇 | 结构简单但易受振动影响 |
| 电位计式 | 电阻变化转换为电信号 | 中小型商船 | 成本适中，抗干扰能力较强 |
| 编码器式 | 光电/磁电编码器生成数字脉冲信号 | 大型远洋船舶 | 精度高（可达0.01°），支持远程传输 |
| 激光测角仪 | 非接触式激光扫描测量 | 特种工程船舶 | 无磨损，适用于腐蚀性环境 |
（二）选型关键参数对照表
| 参数项 | 基础型 | 增强型 | 智能型 | 备注 |
|---|---|---|---|---|
| 测量范围 | ±35° | ±35° | ±40°（扩展型） | 超出常规范围需特殊定制 |
| 分辨率 | 1° | 5° | 1° | 高精度型号价格增加约40% |
| 响应时间 | <0.3s | <0.2s | <0.1s | 影响自动舵系统的控制延迟 |
| 防护等级 | IP54 | IP65 | IP67 | 涉水区域推荐使用IP67以上 |
| 通信接口 | 无 | 4-20mA模拟信号 | CANbus/Modbus | 智能型支持与ECDIS系统集成 |
典型应用场景分析
（一）商船远洋航行
- 核心需求：长时间连续运行可靠性、极端气候适应性
- 配置方案：双冗余编码器式指示器+独立电源供电
- 效益体现：某18万吨级散货轮采用该配置后，年均非计划停航时间减少72小时，相当于增加约3个航次收益。
（二）港口拖轮作业
- 特殊要求：频繁快速换向时的动态响应、狭小空间内的可视性
- 创新设计：加装头部旋转机构，使驾驶台任何位置都能清晰读取数据
- 实测数据：采用改进设计的拖轮，靠离泊作业效率提升18%，碰撞事故发生率下降65%。
（三）科考船精密探测
- 技术突破：集成GPS罗经数据，实现真北方位校正
- 应用成果：某海洋研究所考察船使用该设备后，深海采样站位定位精度从±50米提升至±8米。
相关问题与解答
Q1：为什么有些船舶会同时安装多个舵角指示器？
A：这是出于冗余设计和安全规范的要求，根据SOLAS公约，所有动力超过750kW的国际航行船舶必须配备独立的主、辅两套舵角指示系统，主指示器用于日常操控，辅指示器作为应急备份，两者采用不同的供电线路和传感器来源，确保任一系统故障时仍能获取准确舵位信息。

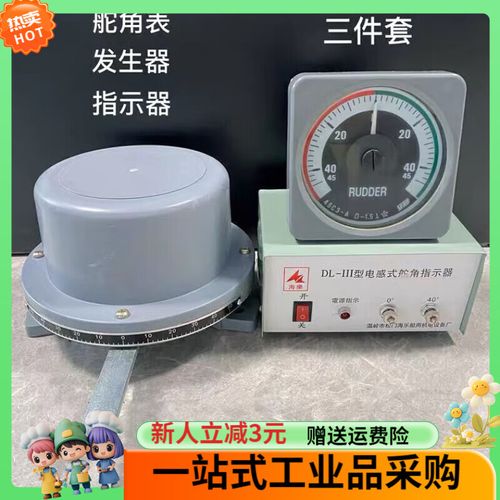

（图片来源网络，侵删）
Q2：现代智能舵角指示器与传统机械式相比有哪些优势？
A：智能型设备具有三大核心优势：①数字化输出便于与自动驾驶系统、电子海图等设备互联；②自诊断功能可实时监测自身工作状态；③支持历史数据记录，为事故分析提供客观依据，例如某LNG船使用的智能指示器，不仅能显示当前舵角，还能回溯过去72小时的操作记录，这对事故调查具有重要价值。
（图片来源网络，侵删）
