船舶酸性电池作为船舶电力系统的核心组成部分，其性能直接关系到船舶的航行安全与设备运行稳定性，酸性电池（通常指铅酸电池）通过电化学反应实现充放电，但在船舶高湿度、高振动、温差大等复杂环境下，若保养不当极易出现硫化、腐蚀、容量衰减等问题，以下从日常维护、周期保养、故障处理、安全规范四方面,详细阐述船舶酸性电池的保养要点。
日常维护：筑牢电池健康基础
日常维护是延长电池寿命的关键，需重点关注“清洁、检查、充电”三个环节。
表面清洁与防腐
电池表面易积累酸液、灰尘及盐分，形成导电层导致自放电或短路，每周应使用温水（不超过40℃）与中性清洁剂（如氨水溶液）擦拭电池外壳、桩头及连接线，重点清除酸液残留，清洁后需彻底干燥，并在桩头及连接部位涂抹凡士林或专用防锈脂，形成隔离层，若发现电池外壳有裂纹或鼓包，应立即停止使用并更换,避免电解液泄漏。
电解液液位与密度检查
电解液液位需保持在上下刻度线之间，液位过低会导致极板暴露硫化，过高则可能在充电时溢出腐蚀设备，每月检查一次液位，若不足应补充蒸馏水或去离子水（严禁添加自来水，以免杂质进入电池），电解液密度是判断电池状态的重要指标，使用电解液密度计测量，常温下（25℃）满电状态密度应为1.26-1.28g/cm³（不同型号电池略有差异，需参照说明书），若密度偏差超过0.03g/cm³,应进行均衡充电。
充电状态监控
船舶电池多采用浮充方式，需确保充电电压符合厂家要求（通常单节电池浮充电压为2.15-2.2V），每日检查充电器输出电压，避免过充（导致失水、热失控）或欠充（引发硫化），若电池长期处于亏电状态，应每月进行一次完全充放电循环（即充满电后放电至80%容量）,以激活电池活性物质。
周期保养：系统性延长使用寿命
除日常维护外，需按周期开展深度保养,解决潜在问题。
季度保养项目
- 连接部位紧固：检查电池桩头与电缆连接是否松动，使用扭矩扳手紧固（通常力矩为4-6N·m），避免接触电阻过大导致发热。
- 电池端电压检测：使用万用表测量单节电池端电压，若电压差超过0.1V，需对电压偏低的电池进行单独充电或更换。
- 外观与密封性检查：观察电池壳体有无变形、渗漏，通气孔是否畅通（堵塞会导致内部压力升高引发爆炸）。
年度保养项目
- 内阻检测：使用电池内阻测试仪检测每节电池的内阻，内阻异常增大的电池通常已老化，需及时更换。
- 深放电与容量测试：以额定容量1/10的电流放电至终止电压（通常为1.8V/节），记录放电时间，计算实际容量（若低于额定容量的70%，应更换电池）。
- 电解液更换：对于使用超过3年的电池，可考虑更换电解液（操作时需佩戴防护装备，将旧电解液中和后处理）。
故障处理：快速响应避免问题扩大
常见故障及解决方法
| 故障现象 | 可能原因 | 解决方案 |
|------------------|-------------------------|--------------------------------------------------------------------------|
| 电池容量不足 | 硫化、电解液密度低、老化 | 进行均衡充电（电压2.3-2.4V/节，持续2-4小时）；若无效则更换电池 |
| 充电时温度过高 | 过充、内部短路、电解液液位过低 | 调整充电电压；检查并更换短路电池；补充蒸馏水 |
| 电池表面腐蚀 | 电解液溢出、酸雾侵蚀 | 清洁腐蚀部位，涂抹防锈脂；检查通气孔，避免电池过度充电 |
| 单节电池电压异常低 | 自放电过大、极板损坏 | 对电池进行单独充电；若仍无法恢复，更换电池 |
硫化处理
硫化是酸性电池常见故障，表现为充电电压高、放电电压低、容量下降，轻度硫化可通过“小电流循环法”处理：以额定容量1/20的电流充电至电压升至2.7V/节，然后以相同电流放电至1.8V/节，重复2-3次；硫化严重时需更换电池。
安全规范：杜绝操作风险
船舶酸性电池保养涉及强酸、高压电，必须严格遵守安全规范：
- 防护装备：操作时佩戴耐酸手套、护目镜、防酸围裙，现场备有苏打水（用于中和酸液）和灭火器（干粉或二氧化碳类型）。

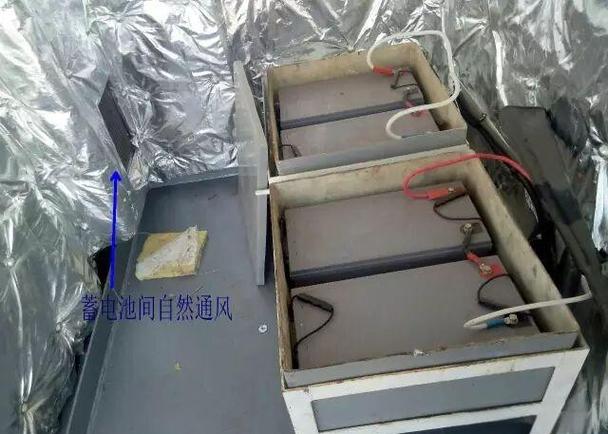

- 通风要求：电池舱室需保持良好通风，避免氢气积聚（氢气浓度达4%-75%时遇明火爆炸）。
- 操作顺序：充电时先连接电池端子再接通电源，断电时先关闭电源再拆连接线；更换电池时需断开总电源，避免短路。
- 废液处理：更换的电解液需用碱性物质（如碳酸钠）中和至pH值6-8，再交由专业机构处理,严禁直接排放。
相关问答FAQs
Q1：船舶酸性电池在长期停航时如何保养？
A：长期停航（超过1个月）时，应将电池充满电后存储，存储期间每2个月检查一次电压，若电压低于12.4V（12V电池），需进行补充充电，保持电池舱室干燥、通风，避免电池因自放电导致过度硫化。
Q2：如何判断船舶酸性电池是否需要更换？
A：可通过以下综合判断：①实际容量低于额定容量的70%；②单节电池端电压差超过0.2V；③内阻检测值超过初始值的1.5倍；④电池外壳变形、渗漏或极板严重腐蚀，若出现任一情况，应及时更换电池,以免影响船舶电力系统可靠性。
