船舶尾轴结构是船舶动力传动系统中至关重要的组成部分,主要负责将主机的功率传递给螺旋桨，同时承受螺旋桨工作时产生的各种载荷，其结构设计需兼顾强度、刚度、耐腐蚀性及维护便利性，典型结构通常包括尾轴、尾轴管、轴承、密封装置及相关附件，以下从功能、组成、材料及设计要点等方面进行详细解析。
尾轴的结构组成与功能
尾轴（又称螺旋轴轴）是传动系统的末端部件，一端通过法兰与中间轴或主机输出端连接，另一端安装螺旋桨，其核心功能包括：传递扭矩（将主机旋转动力传递至螺旋桨）、承受弯矩（螺旋桨产生的推力及重力引起的弯曲）、适应轴线对中误差（安装及运行时的微量位移）以及抵御海水腐蚀。
尾轴本体结构
尾轴本体为阶梯状或等直径的圆柱形轴件,根据受力特点分段设计：
- 动力输入端：通常为锥形轴孔或花键结构，与法兰或联轴器配合，通过键或液压过盈连接传递扭矩，需进行表面淬火或氮化处理以提高硬度。
- 轴干部分：与轴承接触的区域需精确加工，表面粗糙度达Ra0.8~1.6μm，以减少磨损；部分船舶在轴干外部包覆不锈钢（如316L）或玻璃钢，提升耐腐蚀性。
- 螺旋桨安装端：多为锥形配合，通过锁紧螺母或液压胀套固定螺旋桨，端部加工键槽或采用无键连接结构（如液压扩张配合），防止运转松动。

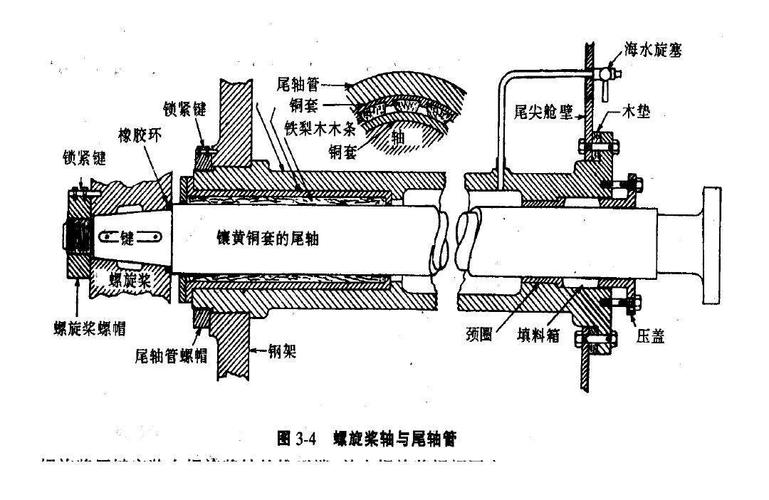

尾轴管装置
尾轴管是支撑尾轴并隔绝海水的关键部件,通常由前尾轴管、后尾轴管及管体组成，材料多为铸铁（如HT250）或铸钢（如ZG230-450），其内部安装轴承，外部通过法兰与船体连接，需保证水密性，根据船舶类型，尾轴管可分为：
- 水润滑尾轴管：内部采用橡胶轴承或白合金轴承，允许海水直接润滑，结构简单但需定期更换橡胶件，多见于小型船舶。
- 油润滑尾轴管：内部采用白合金或铜基轴承，润滑油通过油泵循环，形成油膜隔离海水，寿命较长但需密封系统，常见于大型船舶。
轴承系统
轴承用于支撑尾轴,承受径向载荷并限制轴向位移，主要类型包括：
- 白合金轴承：由锡基或铅基合金浇铸在钢背上，承载能力强、散热性好，适用于油润滑系统，需定期检查合金层磨损情况。
- 橡胶轴承：由天然橡胶或合成橡胶与织物层压制而成，具有弹性好、减振降噪优点，但耐温性较差（一般≤70℃），需定期清洁海水通道防止异物堵塞。
- 滚动轴承：少数高速船舶采用滚子轴承，摩擦系数低，但抗冲击能力弱，需精确对中。

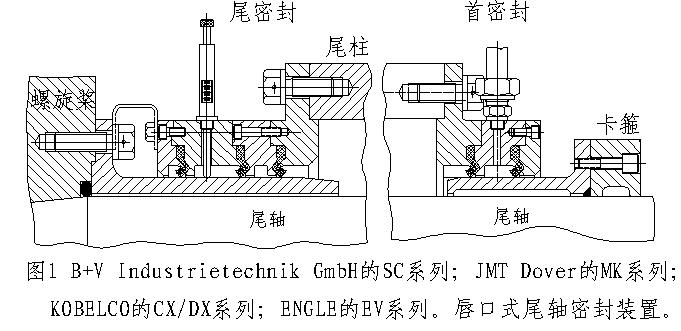

密封装置
密封装置是防止海水进入船体或润滑油泄漏的核心部件,常见结构为：
- 前密封：位于尾轴管与船体舱壁连接处，多采用机械密封（如端面密封）或唇形密封（如骨架油封），配合迷宫环形成多重密封。
- 后密封：位于尾轴管末端，接近螺旋桨处，常见为“填料函+密封环”结构，通过压盖调节填料紧度，允许少量渗漏以润滑轴承（水润滑系统）。
附件系统
- 润滑系统：油润滑尾轴管需设置油泵、过滤器、冷却器及油箱，形成闭式循环；水润滑系统则需海水泵及管路。
- 监测装置：包括温度传感器（监测轴承温度）、振动传感器（检测轴系偏心）及泄漏报警器，确保运行安全。
材料选择与设计要点
材料选择
尾轴材料需具备高强度、韧性及耐腐蚀性，常用材料包括：
- 优质碳素钢（如45号钢）：调质处理后表面高频淬火，成本低但耐腐蚀性一般，需依赖阴极保护。
- 合金钢（如40CrNiMoA）：通过合金元素提升强度及淬透性，适用于大型船舶，需进行探伤检测。
- 不锈钢复合钢：基层为碳钢，表面覆不锈钢（如316L），兼顾强度与耐腐蚀性，用于高腐蚀环境船舶。
设计要点
- 强度校核：需计算扭矩强度（抗剪切）、弯曲强度（抗疲劳）及临界转速（避免共振），通常按规范（如CCS、ABS）进行安全系数校核。
- 对中精度：安装时需保证尾轴与主机、中间轴的同轴度，偏差一般≤0.1mm/m，否则易引起轴承异常磨损。
- 腐蚀防护：除材料选择外，还可采用牺牲阳极（锌块）或外加电流阴极保护，轴干表面涂覆环氧涂层或包覆玻璃钢。
典型尾轴结构参数对比（以中型油轮为例）
| 部件 | 材料 | 主要参数 | 设计寿命（年） |
|---|---|---|---|
| 尾轴本体 | 40CrNiMoA | 直径φ300mm，长度12m | 20~25 |
| 尾轴管 | ZG230-450 | 壁厚25mm，长度3.5m | 30 |
| 白合金轴承 | SnSb11Cu6+钢背 | 内径φ305mm，长度400mm | 8~10 |
| 机械密封 | 碳化硅/石墨 | 轴径φ300mm，耐压1.0MPa | 5~7 |
相关问答FAQs
Q1: 船舶尾轴常见的失效形式有哪些？如何预防？
A1: 尾轴常见失效形式包括：磨损（轴承或轴颈表面划伤）、腐蚀（海水或电化学腐蚀导致点蚀）、疲劳断裂（长期交变载荷下裂纹扩展），预防措施包括：定期检查润滑油/水质，及时更换密封件；采用阴极保护及防腐涂层；控制轴系对中精度，避免异常振动；关键部位（如键槽、轴肩）进行磁粉或超声探伤。
Q2: 油润滑与水润滑尾轴管系统各有什么优缺点？
A2: 油润滑系统优点是承载能力强、轴承寿命长（可达15年）、密封性好，缺点是结构复杂、需配备油循环系统且存在润滑油泄漏污染环境的风险；水润滑系统优点是结构简单、维护成本低、无污染，缺点是橡胶轴承寿命短（5~8年）、需定期清洁海水通道，且轴颈磨损较快，适用于中小型船舶及环保要求高的区域。
