船舶螺旋桨计算是船舶设计与性能优化中的核心环节，涉及流体力学、材料力学及推进效率等多学科知识，其准确性直接影响船舶的航速、燃油消耗、振动噪声及航行安全性，螺旋桨计算需综合考虑船舶阻力、主机功率、航速要求及航行环境等因素，通过系统分析确定最优的螺旋桨参数，如直径、螺距、盘面比、叶片数等,最终实现推进效率与运行可靠性的平衡。
螺旋桨计算的核心步骤始于船舶有效功率的确定，根据船舶的阻力试验或理论计算结果，结合设计航速，可得出船舶所需的有效功率（Pe），随后，需选定主机型号，获取其额定功率（Pb）、持续功率（Ps）及转速（n），并考虑传动效率（ηt）和轴系效率（ηs），计算出螺旋桨的收到功率（Pd = Pb × ηt × ηs），在此基础上，通过推进效率（ηd）的定义（ηd = Pe / Pd），可初步评估螺旋桨的能量转换效率，这一效率通常与螺旋桨的载荷系数、敞水效率及船身效率密切相关。

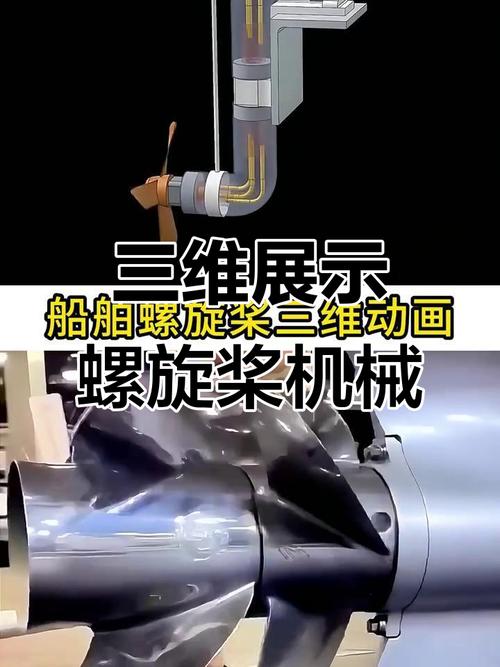

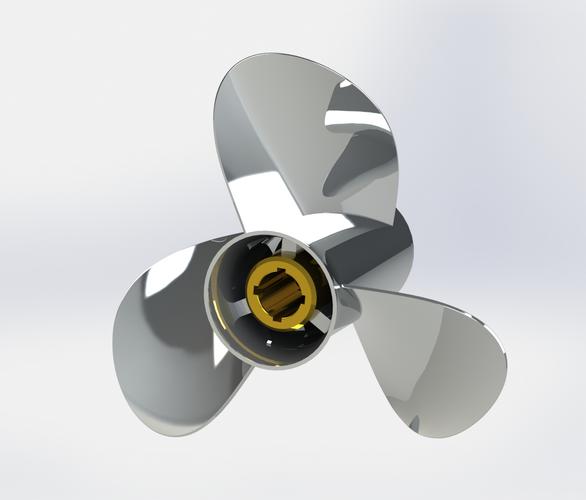

螺旋桨的几何参数计算是推进性能优化的关键，直径（D）的选取需权衡船舶吃水、主机功率及航速要求，通常在0.6~0.8倍船长范围内，并通过图谱设计或CFD仿真确定最优值；螺距比（P/D）直接影响推力特性，高螺距比适用于高速船舶，低螺距比则适用于重载或低速工况，需通过敞水试验曲线匹配主机工作点；盘面比（AE/A0）取决于空泡性能要求，通常为0.5~1.2，空泡敏感船舶需选择较大盘面比以降低空泡风险；叶片数（Z）则需平衡振动噪声与推力均匀性，三叶桨适用于中小型船舶，四叶及以上多用于大型或振动要求高的船舶,下表为常见船舶类型的螺旋桨参数参考范围：
| 船舶类型 | 直径比（D/L） | 螺距比（P/D） | 盘面比（AE/A0） | 叶片数（Z） |
|---|---|---|---|---|
| 散货船 | 6~0.7 | 8~1.0 | 5~0.7 | 4~5 |
| 集装箱船 | 7~0.8 | 0~1.3 | 7~0.9 | 5~7 |
| 油轮 | 6~0.75 | 7~0.9 | 5~0.6 | 4~5 |
| 游艇 | 8~1.0 | 2~1.8 | 4~0.6 | 3~4 |
在完成几何参数初步设计后，需进行螺旋桨的空泡校核与强度计算，空泡校核基于伯努利方程，通过计算叶片各剖面的空泡数（σ）与临界空泡数（σcr）的对比，判断是否发生空泡现象，必要时调整盘面比或螺距分布以避免空泡剥蚀或效率下降，强度计算则依据材料许用应力，考虑离心力、水动力及弯矩的共同作用，对叶片剖面进行厚度分布设计，确保在极端工况下不发生断裂或变形，对于特殊船舶（如破冰船、潜艇），还需考虑冰载荷、流体脉动载荷等特殊工况下的强度校核。
随着计算机技术的发展，CFD仿真已成为螺旋桨计算的重要工具，通过求解雷诺平均纳维-斯托克斯方程（RANS），可精确模拟螺旋桨周围的复杂流场，预测推力、扭矩及空泡性能，并优化叶片翼型设计，基于模型试验的敞水试验、自航试验及空泡试验仍是验证计算结果可靠性的重要手段，尤其对于新型螺旋桨或极端工况,试验数据仍是工程设计的最终依据。
相关问答FAQs：
-
问：螺旋桨直径的选择对船舶性能有哪些影响？
答：螺旋桨直径直接影响推力效率和空泡性能，直径增大可提高盘面比，增加推力，但受限于船舶吃水，过大的直径可能导致叶片接近水面，吸入空气（吸气现象）降低效率；直径过小则推力不足，需增加转速，可能导致主机超负荷或空泡提前发生，直径选择需平衡航速要求、主机功率及船体限制,通常通过图谱优化或CFD仿真确定最优值。 -
问：如何避免螺旋桨在运行中发生空泡？
答：避免空泡的主要措施包括：①优化叶片翼型设计，降低吸力面压力梯度；②适当增大盘面比，减小叶片载荷密度；③采用侧斜或纵斜设计，延缓空泡产生；④控制船舶航速与主机转速，避免长期在超临界空泡区运行；⑤选用抗空泡材料（如不锈钢、镍铝青铜）以减轻空泡剥蚀，对于高航速船舶,还可采用导轮或前置定子等辅助装置改善进流条件。
