船舶主机排气阀是船舶动力系统中至关重要的部件,其性能直接影响主机的运行效率、可靠性和排放指标，作为柴油机燃烧室的“门户”，排气阀在高温、高压、腐蚀性气体的恶劣环境下工作，承担着精准控制废气排出、保证缸内换气效率、防止高温气体倒流等多重功能，其设计、材料、制造工艺及维护管理直接关系到船舶动力系统的整体性能，尤其在当前国际海事组织（IMO）日益严格的排放法规下，排气阀的技术水平已成为衡量现代船舶主机先进性的重要指标之一。
排气阀的结构与工作原理

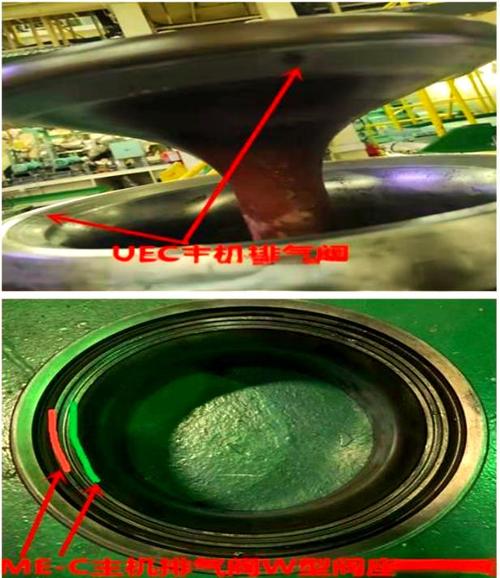

船舶主机排气阀通常由阀体、阀盘、阀杆、弹簧、液压驱动机构（或机械驱动机构）及密封组件等部分组成，阀体和阀盘一般采用耐热合金钢（如铬钼钢、镍基合金）制造，以承受800℃以上的高温废气冲刷；阀杆表面经硬化处理，确保与导向套之间的耐磨性；密封组件多采用堆焊硬质合金或特种陶瓷材料，以实现阀盘与阀座之间的有效密封，防止燃烧室气体泄漏。
排气阀的工作原理与发动机工作循环紧密配合：在柴油机膨胀冲程末期，排气凸轮机构推动液压油（或机械连杆）驱动阀杆克服弹簧预紧力，使阀盘开启，高温废气通过排气阀进入排气管；在进气冲程开始前，排气阀在弹簧力作用下迅速关闭，为新鲜空气的进入创造条件，整个开启和关闭过程需精确控制 timing（正时），通常由凸轮轴、液压伺服机构或电子控制系统调节，确保在最佳时刻实现缸内换气，从而提高充气效率、降低热负荷。
排气阀的关键技术参数与性能要求
排气阀的设计需满足多项关键技术参数,这些参数直接影响主机性能：
- 开启压力与关闭压力：通常开启压力由液压系统控制（范围0.5-2.0 MPa），关闭压力则依赖弹簧预紧力（一般1.5-3.0 MPa），两者需匹配发动机转速负荷，避免“滞后”或“提前”导致效率下降。
- 升程与持续时间：升程（一般20-40 mm）决定废气流通面积，持续时间影响排气时间，需通过凸轮型线优化，确保在有限曲轴转角内充分排气。
- 密封性能：阀座与阀盘的密封面需达到Ra0.8μm以上的光洁度，泄漏率需控制在0.1%以内，防止高温燃气泄漏导致功率损失和部件过热。
- 耐热与耐腐蚀性：排气阀直接接触含硫、钒、钠等腐蚀性成分的废气，材料需具备抗氧化、抗热腐蚀能力，部分先进机型采用“空冷”或“水冷”阀杆结构，降低工作温度。
排气阀的常见故障与维护管理
由于长期处于恶劣工况,排气阀易出现多种故障，常见问题及维护措施如下表所示：
| 故障类型 | 主要原因 | 危害 | 维护措施 |
|---|---|---|---|
| 密封面泄漏 | 阀座/阀盘积碳、磨损、变形或材料老化 | 缸内压力下降、功率降低、阀杆烧蚀、排温异常 | 定期研磨密封面、采用超声波清洗除碳、检查硬度（要求HRC40-50） |
| 阀杆卡滞 | 润滑不良、高温导致阀杆弯曲、导向套磨损 | 排气阀动作延迟、关闭不严、甚至顶缸事故 | 每班次检查润滑油路、测量阀杆直线度（偏差≤0.05mm/100mm）、更换磨损导向套 |
| 阀盘断裂 | 热疲劳裂纹、铸造缺陷、材料强度不足 | 废气大量泄漏、引发二次燃烧、损坏活塞组件 | 定期磁粉探伤检测、更换裂纹长度超过2mm的阀盘、选用高强度锻造材料 |
| 弹簧失效 | 高温导致弹性衰减、疲劳断裂 | 开启不足或关闭无力，影响排气正时 | 检查弹簧自由长度（偏差≤3%）、进行负载试验（压缩量误差≤5%） |
日常维护中,需重点关注排气阀的“间隙管理”：阀杆与导向套间隙通常控制在0.1-0.3mm，间隙过小易卡滞，过大则导致阀杆晃动；液压驱动机构的油压需稳定在规定范围，波动值不超过±0.1 MPa，现代船舶多采用“状态监测”技术，如通过红外测温检测阀盘温度（正常≤650℃）、振动分析判断阀杆运动状态，实现故障预警。
发展趋势与技术革新
随着船舶主机向“大功率、低排放、高效率”方向发展，排气阀技术也在不断革新：
- 材料升级：从传统铬钼钢向镍基高温合金、陶瓷复合材料发展，如采用SiC陶瓷涂层提升密封面耐磨性，寿命可延长2-3倍。
- 智能控制：电控排气阀系统逐步取代液压驱动，通过电磁阀精确控制开启/关闭时机，响应时间缩短至毫秒级，配合EGR（废气再循环）技术降低NOx排放。
- 冷却优化：内部冷却通道设计从“简单钻孔”发展为“螺旋冷却流道”，结合温度传感器实时监控，将阀盘工作温度控制在600℃以下，减少热应力。
- 增压器匹配：可变排气阀升程技术可根据负荷调整排气流通面积，与涡轮增压器协同工作，提升低负荷工况下的扫气效率，改善燃油经济性。
相关问答FAQs
Q1：排气阀密封面泄漏对主机运行有哪些具体影响？
A：排气阀密封面泄漏会导致高温燃气从阀座与阀盘间隙窜入排气管，引发三大问题：一是缸内爆发压力下降（通常泄漏率每增加1%，功率下降0.5%-1%），导致燃油消耗率上升；二是高温气流冲刷阀杆，使其过热变形，进一步加剧泄漏，形成恶性循环；三是未完全燃烧的碳颗粒随废气进入涡轮增压器，造成叶片积垢，增压效率降低，严重时可能引发“喘振”故障，泄漏还会导致排温异常升高（局部温差可达50-100℃），加速排气阀及相关部件的热疲劳损伤。
Q2：如何判断排气阀需要研磨或更换？
A：判断排气阀状态需结合外观检查、测量数据和运行参数综合判断：
- 外观检查：密封面出现肉眼可见的划痕、凹坑或积碳厚度超过0.5mm时需研磨；阀盘边缘有裂纹（长度＞2mm）或阀杆弯曲（直线度偏差＞0.1mm/100mm）时需直接更换。
- 密封性测试：采用“气压法”（向进气道充入0.3MPa压缩空气，保压5分钟，压力下降≤0.02MPa）或“煤油渗透法”（在密封面涂抹煤油，5分钟内无渗漏）检测，若不合格则需研磨。
- 运行参数：若同一气缸排温持续偏高（比平均值高20℃以上）、爆发压力下降0.5-1.0MPa、或缸内出现“二次喷射”异响，结合缸套水样检测发现金属颗粒增多，则需停机检查排气阀，通常排气阀研磨次数不超过3次，超限后需整体更换，确保密封可靠性。
