船舶零件的焊接是现代船舶制造与维修中的核心工艺之一，其质量直接关系到船舶的结构强度、安全性和使用寿命，船舶零件种类繁多，包括船体板材、龙骨、肋骨、舱壁、舵系、推进轴系等，这些零件通常由低碳钢、高强度钢、不锈钢、铝合金等材料制成，焊接时需根据不同材料选择合适的焊接方法、工艺参数和质量控制措施,以确保焊接接头的性能满足设计要求。

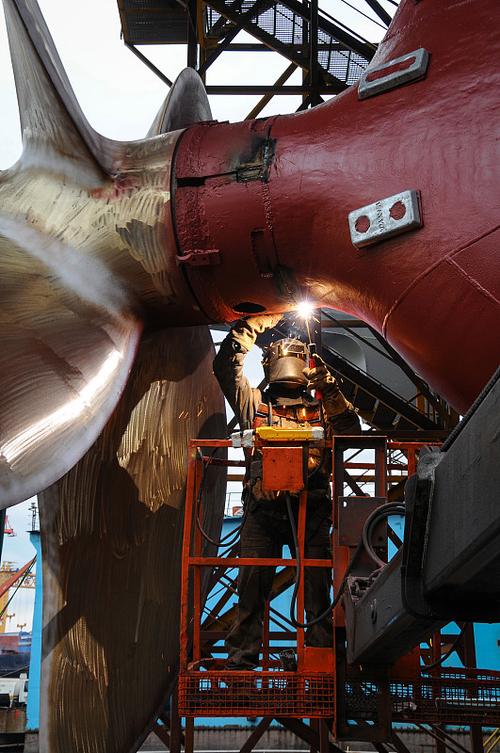

船舶零件焊接的常用方法包括焊条电弧焊（SMAW）、埋弧焊（SAW）、气体保护焊（GMAW/FCAW）、激光焊、电子束焊等，焊条电弧焊因设备简单、操作灵活，适用于船舶建造中的定位焊、小尺寸零件焊接及现场维修；埋弧焊则具有生产效率高、焊缝质量好的特点，常用于船体平板、大型曲面结构的批量焊接；气体保护焊中的熔化极气体保护焊（GMAW）适合薄板和中厚板的焊接，而药芯焊丝气体保护焊（FCAW）因其抗风能力强、焊接效率高，在船舶室外作业中应用广泛，对于高精度要求的零件，如舵叶、推进器等，激光焊和电子束焊可实现深宽比大、热影响区小的高质量焊接，但设备成本较高,多用于高端船舶或关键部件的制造。

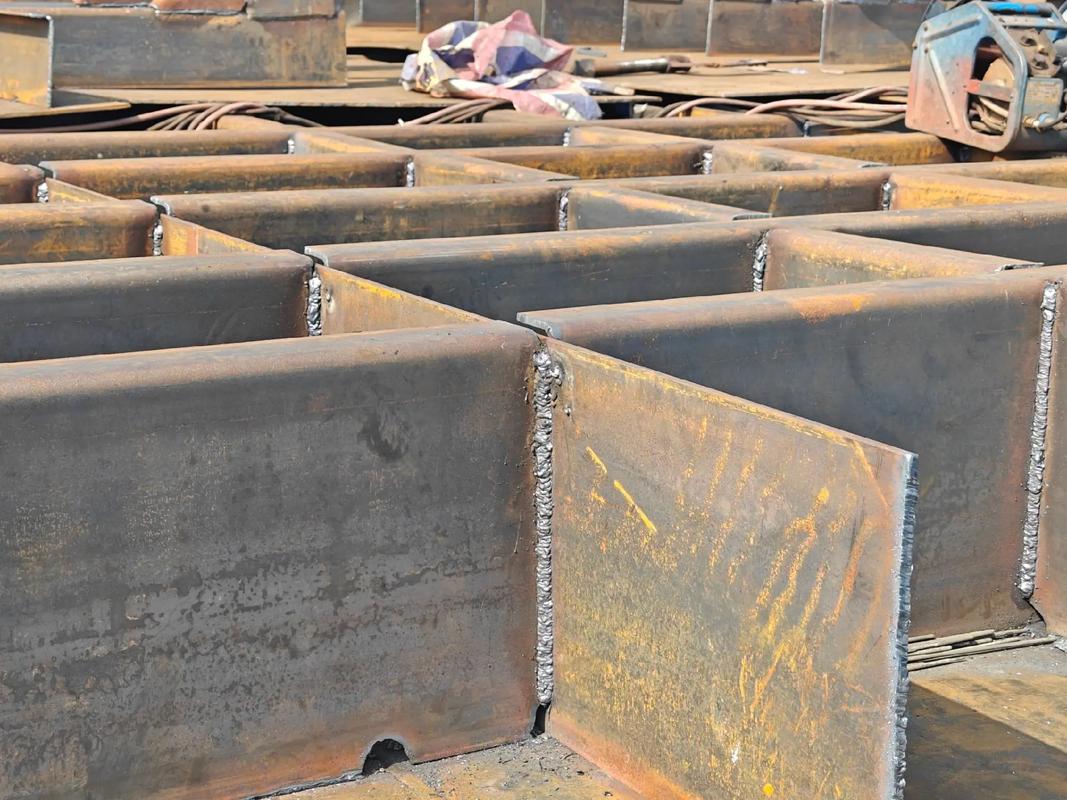

焊接材料的选择需与母材性能匹配，例如低碳钢焊接常用J427、J507等低氢型焊条，高强度钢焊接选用相应强度级别的焊材，不锈钢焊接需控制焊缝中的碳含量和铬镍比例，铝合金焊接则需采用专用铝焊丝和交流氩弧焊工艺，焊接前需对零件进行严格的清理，包括去除油污、锈迹、氧化皮，必要时进行预热（如厚板、高强钢预热至100-200℃），以防止焊接裂纹和气孔的产生，焊接过程中需控制焊接线能量、层间温度、焊接速度等参数，避免过热导致晶粒粗大或热影响区性能下降，对于重要部位，如船体分段对接、舱壁角接等，需采用多层多道焊，并逐层进行清渣和检查,确保焊缝内部无缺陷。
船舶零件焊接的质量控制贯穿于焊接全过程，包括焊接前的工艺评定、人员资质审核，焊接过程中的实时监控，以及焊接后的无损检测和力学性能测试，无损检测方法包括射线检测（RT）、超声波检测（UT）、磁粉检测（MT）和渗透检测（PT），其中RT和UT主要用于检测焊缝内部缺陷如气孔、夹渣、未焊透，MT和PT则用于表面裂纹、折叠等缺陷的检测，焊接接头的力学性能测试（如拉伸、弯曲、冲击试验）和化学成分分析也是验证焊接质量的重要环节，对于海洋工程船舶或特殊用途船舶，还需考虑焊接接头的耐腐蚀性能和疲劳性能,必要时进行焊后热处理以消除残余应力。
船舶零件焊接面临的挑战包括厚板焊接的变形控制、异种材料焊接的 compatibility 问题，以及高强钢焊接时的冷裂倾向，为解决这些问题，需采用合理的焊接顺序（如对称焊、分段退焊）和工装夹具来控制变形，通过预热、选用低氢焊材、后热等措施防止冷裂纹，对于异种材料焊接（如钢与铝），需过渡层设计或采用爆炸焊等特殊工艺，随着数字化技术的发展，焊接过程的智能化监控（如焊接电弧跟踪、焊缝质量实时检测）和数字化焊接管理系统（如WPS数据库、焊接追溯系统）正在逐步应用于船舶制造,提高了焊接精度和效率。
相关问答FAQs：
-
问：船舶焊接中如何防止厚板产生焊接变形？
答：防止厚板焊接变形可采取以下措施：①采用对称坡口和对称焊接顺序，如双人同时对称焊或分段退焊；②使用工装夹具和临时支撑，限制焊件自由变形；③控制焊接线能量，避免热量过度集中；④采用反变形法，预先将焊件向变形相反方向倾斜；⑤对于重要结构，焊后进行热处理或机械矫正消除残余应力。 -
问：船舶不锈钢零件焊接时需要注意哪些问题？
答：不锈钢零件焊接需注意：①选择与母材化学成分相近的焊材，如304不锈钢选用ER308焊丝，316不锈钢选用ER316焊丝；②控制焊接热输入，避免晶间腐蚀，可采用小电流、快速焊和短弧操作；③层间温度控制在150℃以下，防止过热；④焊后进行酸洗钝化处理，恢复表面耐腐蚀性能；⑤采用氩弧焊时，背面需充氩保护，防止焊缝氧化；⑥避免使用碳钢工具敲击,防止铁离子污染导致局部腐蚀。
