船舶横向骨架是船体结构中的重要组成部分,主要用于保证船体的横向强度和稳定性，防止船体在航行或停靠时因外力作用发生变形或损坏，横向骨架通常由肋骨、强肋骨、肋板等构件组成，它们与纵向骨架（如甲板纵桁、龙骨等）相互配合，共同构成船体的主要框架结构，确保船舶在各种工况下的结构完整性和安全性。
在船舶设计中,横向骨架的布置和尺寸需要根据船舶的类型、尺寸、用途以及航行区域等因素进行综合考虑，大型货船通常采用横骨架式结构，即在船体长度方向上设置较密的横向骨架，以提高船体的抗扭转能力和局部强度；而高速船舶或大型油轮则可能采用纵骨架式结构，以增强纵向强度和整体刚度，横向骨架的间距（即肋距）一般根据规范要求确定，通常在500mm至900mm之间，具体数值需满足船级社的强度计算标准。

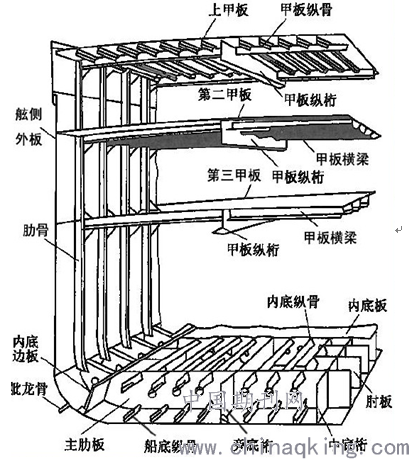

横向骨架的主要构件包括肋骨、强肋骨和肋板，肋骨是沿船体梁型线布置的横向构件，通常采用不等边角钢或T型钢，其主要作用是支撑舷侧外板，防止外板在静水压力或波浪载荷作用下发生凹陷，强肋骨则是在特定位置（如机舱、货舱区域）设置的加强型肋骨，截面尺寸更大，用于承受较大的集中载荷，肋板是位于船底与舷侧连接处的横向构件，通常为焊接的T型或折边钢板，用于连接龙骨和肋骨，并增强船底的局部强度。
横向骨架的材料选择也至关重要,一般采用高强度船体钢，如AH36、DH36等，这些材料具有较好的韧性和焊接性能，能够满足船舶在恶劣海况下的使用要求，在制造过程中，横向骨架的焊接工艺需严格控制，以避免焊接缺陷导致的结构强度下降，横向骨架与纵向骨架的连接节点是结构设计的重点，通常采用加厚板或肘板进行加强，以确保力的有效传递。
为了更直观地理解横向骨架的组成和作用,以下表格列举了其主要构件及其功能：
| 构件名称 | 位置 | 材料形式 | 主要功能 |
|---|---|---|---|
| 肋骨 | 沿船体梁型线布置 | 不等边角钢或T型钢 | 支撑舷侧外板，抵抗横向载荷 |
| 强肋骨 | 特定加强区域 | 加大截面尺寸的T型钢 | 承受集中载荷，增强局部强度 |
| 肋板 | 船底与舷侧连接处 | T型或折边钢板 | 连接龙骨与肋骨，加强船底强度 |
横向骨架的设计还需考虑船舶的总纵强度和局部强度的协调,在货舱区域，横向骨架的间距可能因货物装载需求而调整，而机舱区域则需考虑设备安装对骨架结构的影响，船舶的振动和噪声控制也与横向骨架的设计密切相关，合理的骨架布置可以有效降低振动传递，提高船舶的舒适性。
随着船舶工业的发展,新型材料和制造工艺的应用不断推动横向骨架设计的优化，采用铝合金复合材料可以减轻结构重量，而三维建模和有限元分析技术的应用则提高了设计的精确性和效率，随着环保和节能要求的提高，横向骨架的设计将更加注重轻量化和智能化，以适应现代船舶的发展需求。
相关问答FAQs：
-
问：横向骨架与纵向骨架的主要区别是什么？
答：横向骨架主要沿船体宽度方向布置，用于保证船体的横向强度和局部稳定性，如肋骨、肋板等；纵向骨架则沿船长方向布置，主要用于承受总纵弯曲和波浪载荷，如龙骨、甲板纵桁等，两者相互配合，共同构成船体的完整框架结构。 -
问：如何确定船舶横向骨架的间距？
答：横向骨架的间距（肋距）需根据船舶类型、尺寸、规范要求及强度计算结果综合确定，小型船舶肋距较小（约500mm），大型船舶肋距较大（约800-900mm），同时需满足船级社对局部强度和稳定性的要求，确保结构安全可靠。
