船舶涂层是船舶建造和维修过程中不可或缺的关键材料,它通过在船体表面形成一层保护膜，有效隔绝海水、氧气、紫外线以及微生物等外界侵蚀因素，从而延长船舶使用寿命、降低维护成本、提升航行安全性，从船体外壳到内部舱室，从甲板到机械部件，不同部位的功能需求决定了涂层的种类和性能差异，随着环保法规的趋严和技术进步，船舶涂层正朝着高性能、环保化、智能化的方向发展，成为现代船舶工业技术水平的直接体现。
船舶涂层的核心功能在于防护,具体可分为三大类：一是防腐保护，这是船舶涂层最基本也是最重要的作用，船体长期浸泡在海水中，海水中含有的氯离子、硫酸盐等化学物质会加速钢材的电化学腐蚀，特别是在浪花飞溅区、全浸区和海底淤泥区，腐蚀环境更为恶劣，高性能的防腐涂层（如环氧富锌底漆、玻璃鳞片涂料等）能形成致密的物理屏障，阻止腐蚀介质渗透到钢材表面，同时通过缓蚀成分延缓腐蚀反应的发生，二是防污性能，船舶航行时，船体水下部分易附着海洋生物如藤壶、藻类、贝类等，这些生物不仅增加船舶航行阻力、提高燃油消耗，还可能破坏涂层完整性，防污涂料通过释放低毒或无毒的防污剂（如铜化合物、有机硅类），或采用光滑表面设计（如自抛光型涂料、氟碳涂料），阻止海洋生物附着，保持船体清洁，三是其他功能性，如耐候性（用于甲板、上层建筑，抵抗紫外线和气候变化）、耐高温性（用于机舱、锅炉附近区域）、防火阻燃性（用于舱室内部结构）、防滑性（用于甲板、码头区域）等，这些功能涂层共同保障船舶在不同环境下的安全运行。

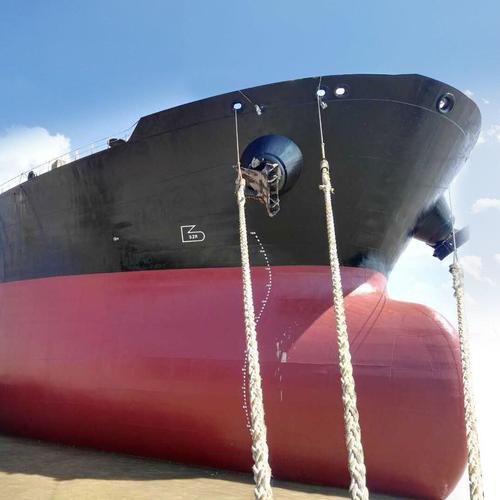

根据应用部位和功能,船舶涂层可分为多个系统，每个系统由底漆、中间漆和面漆组合而成，形成完整的防护体系，以下为船舶主要涂层系统的分类及特点：
| 涂层系统 | 应用部位 | 常用涂料类型 | 核心功能 |
|---|---|---|---|
| 船体外壳防腐防污系统 | 水线以下船体 | 环氧富锌底漆+环氧中间漆+防污面漆 | 防腐+防污双重保护，适应全浸区腐蚀环境 |
| 水线区及浪花飞溅区涂层 | 水线附近及干湿交替区域 | 玻璃鳞片环氧涂料+聚氨酯面漆 | 耐干湿交替腐蚀、抗冲击、耐候性强 |
| 甲板及上层建筑涂层 | 甲板、驾驶室、船舷等 | 聚氨酯涂料、氟碳涂料、防滑涂料 | 耐磨损、耐紫外线、防滑、美观装饰 |
| 舱室内部涂层 | 货舱、油舱、淡水舱等 | 无溶剂环氧涂料、酚醛环氧涂料 | 食品级安全、耐化学品、易清洁 |
| 机械及高温区域涂层 | 机舱、锅炉、排气管等 | 有机硅耐热涂料、陶瓷涂料 | 耐高温（200℃以上）、防锈、隔热 |

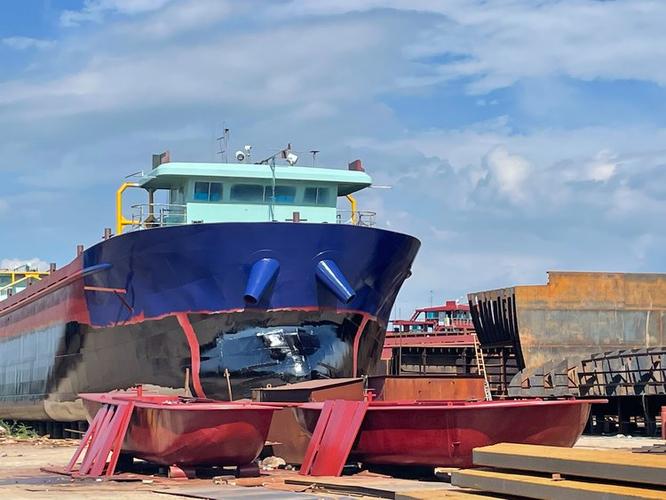

船舶涂层的施工质量直接影响其防护效果,需严格按照工艺流程执行，施工前，表面处理是关键环节，钢材表面必须经过喷砂除锈，达到Sa2.5级或Sa3级标准（即表面无油脂、氧化皮、铁锈等杂物，呈现金属光泽），粗糙度控制在40-80μm，以增强涂层附着力，对于旧船维修，还需彻底清除旧涂层和残留物，施工过程中，环境温度、湿度和钢材表面温度需符合涂料说明书要求（通常要求温度在5-40℃，相对湿度低于85%），避免在雨天或高湿度环境下施工，以免涂层出现起泡、附着力下降等问题，涂布方式可采用刷涂、滚涂或高压无气喷涂，其中喷涂效率高、涂层均匀，适用于大面积施工，每道涂层之间需有足够的干燥时间，确保完全固化后再进行下一道涂布，最后进行涂层厚度检测（利用测厚仪检测）和 holiday 检测（用电火花检测仪检查涂层针孔），确保无漏涂、缺陷。
随着国际海事组织（IMO）对环保要求的日益严格，船舶涂层行业正经历深刻变革，传统含重金属（如锡）的防污涂料已被禁止，取而代之的是无锡自抛光防污涂料（SPC）、氟化聚氨酯防污涂料等环保型产品，这些涂料在防污的同时可减少对海洋生态的污染，在VOC排放方面，高固体分涂料、无溶剂涂料、水性涂料等低VOC产品逐渐成为主流，例如无溶剂环氧涂料不仅VOC含量极低，还具有一次成膜厚、施工效率高的优点，智能涂层技术也在兴起，如自修复涂层（涂层受损时可自动修复微小裂纹）、变色涂层（可实时监测腐蚀状态）、抗菌涂层（用于舱室内部抑制细菌滋生）等，这些创新技术为船舶涂层提供了更广阔的应用前景。
船舶涂层仍面临诸多挑战,极端环境（如极地航行的高低温交替、强紫外线照射）对涂层的耐久性提出更高要求；老旧船舶的涂层维护成本高昂，且部分区域（如螺旋桨、舵叶）的涂层施工难度大，研发更耐极端环境的树脂基体、开发多功能复合涂层（如防腐-防污-阻燃一体化）、结合人工智能涂层监测系统，将是船舶涂层技术发展的重要方向。
相关问答FAQs
Q1：船舶涂层的使用寿命通常有多长？
A：船舶涂层的使用寿命取决于涂层类型、施工质量、环境条件和维护情况，一般而言，船体外壳防腐防污系统的设计寿命为5-10年，水线区涂层可达8-12年，而甲板等易磨损区域可能需要2-5年重新维护，定期检查、及时修补局部损伤可延长整体涂层寿命。
Q2：如何判断船舶涂层是否需要重新涂装？
A：判断涂层是否需要重新涂装需通过目视检查和仪器检测相结合，主要观察指标包括：是否出现大面积起泡、开裂、剥落；是否明显变薄（通过测厚仪检测厚度低于设计值80%）；防污层是否失效（船体附着大量海洋生物）；以及是否存在锈迹、针孔等缺陷，根据船舶坞修周期，通常每隔3-5年会对涂层进行全面评估，必要时进行局部修补或整体重涂。
