船舶焊接前检查是确保焊接质量、保障船舶结构安全性和使用寿命的关键环节，其涉及范围广泛、细节严谨，需从材料、设备、工艺、环境及人员等多个维度系统开展，以下从具体检查内容、标准及操作要点进行详细阐述。
焊接前检查的核心内容
（一）母材检查
母材是船舶结构的基础,其质量直接影响焊接接头的性能，检查需包括：
- 材质确认：核对母材的牌号、规格、质量证明文件（如船级社证书、材质报告），确保与设计图纸一致，对于重要结构（如船体高应力区域、承压部件），需通过光谱分析或化学成分复验验证材质，防止混料或用错材料。
- 表面质量：检查母材表面是否存在裂纹、夹渣、分层、锈蚀、油污、氧化皮等缺陷，锈蚀等级应达到Sa2.5级（喷射或抛除除锈），油污用清洗剂彻底清除，否则易导致气孔、夹渣等焊接缺陷，对于存在划伤、凹坑的局部缺陷，需打磨平滑并圆滑过渡，深度超过允许值时需焊补并重新检测。
- 坡口加工质量：坡口形式（如I型、V型、X型、U型）和尺寸（角度、间隙、钝边高度）需符合焊接工艺规程（WPS）要求，坡口表面应光滑，无裂纹、分层，切割边缘的熔渣、毛刺需清理干净，采用机械加工或等离子/火焰切割时，需控制热影响区（HAZ）范围，切割后硬度超标区域应打磨处理。
（二）焊接材料检查
焊接材料（焊条、焊丝、焊剂、气体等）的质量直接影响焊缝金属的化学成分和力学性能，检查要点包括：
- 型号与规格：核对焊接材料的型号、规格是否与WPS一致，例如酸性焊条（J422）不得用于重要结构的低合金钢焊接，实芯焊丝（ER50-6）与药芯焊丝（E71T-1）的适用场景需区分。
- 烘焙与储存：对于低氢型焊条（如J507）、焊剂，需检查烘焙记录（通常350℃烘焙1-2小时，随后150℃恒温保存），严禁使用受潮、结块的焊材，焊丝表面应无油污、锈蚀，盘装焊丝需防止送丝时卡阻，气体保护焊用的氩气纯度≥99.99%，二氧化碳气体含水率≤0.005%，使用前需检查气瓶压力（不低于1MPa）和管路密封性。
- 外观与标识：焊条药皮应均匀无破损，焊丝盘标识清晰（含型号、批次、生产日期），不同批次焊材需分开存放，避免混用。

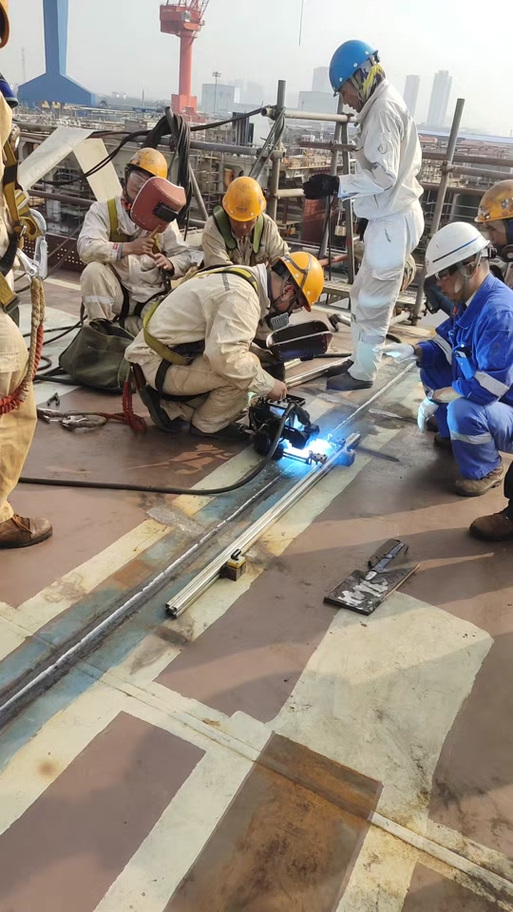

（三）焊接设备检查
焊接设备的性能稳定性是保证焊接工艺参数稳定的前提,需重点检查：
- 电源系统：焊机（如焊条电弧焊机、埋弧焊机、气体保护焊机）的输出电流、电压需在WPS规定范围内，且稳定性良好（波动≤±5%），使用前需校准仪表，确保显示值与实际输出值一致。
- 辅助设备：焊接变位机、滚轮架的运转速度应平稳，夹具的夹紧力需足够且不损伤母材，对于自动焊设备，需检查轨道平直度、送丝机构灵活性（送丝速度误差≤±2%）。
- 安全装置：焊机接地线需牢固可靠（接地电阻≤4Ω），电缆绝缘层无破损，气瓶需固定并安装防倒装置，焊接区域配备灭火器、通风设备等。
（四）焊接工艺确认
焊接工艺是指导焊接操作的“技术法规”，需确保其合规性和可执行性：
- WPS与PQR：检查现行WPS是否经过工艺评定（PQR），且评定覆盖范围（母材厚度、直径、位置等）满足实际焊接需求，对于重要节点（如船体分段大合拢、主机基座焊接），需确认WQR的有效性。
- 工艺参数：核对WPS规定的焊接电流、电压、焊接速度、层间温度、热输入量等参数是否明确标注，并在施工前对焊工进行技术交底，避免凭经验操作。
- 预热与层间温度控制：对于高强度钢（如AH36、DH36）、厚板（>25mm）或低温环境（<5℃）焊接，需检查预热要求（通常预热80-150℃），预热范围（坡口两侧≥100mm）和测温方式（红外测温仪或接触式温度计），层间温度不超过230℃。
（五）环境条件检查
焊接环境直接影响焊接质量,需满足以下要求：
- 温度与湿度：环境温度一般不低于5℃，且避免雨雪、强风直接侵袭，当湿度＞80%时，需采取除湿措施（如除湿机、加热器），否则易导致氢致裂纹。
- 防护措施：在密闭舱室或狭小空间焊接时，需设置强制通风设备（通风量≥30m³/min），排出有害气体（如臭氧、氮氧化物），并配备气体检测仪，确保氧气浓度≥19%。
- 照明与安全：焊接区域照明充足（≥200lux），易燃物品需清理至10m以外，配备防火毯、灭火器等应急器材，高空作业时需搭设稳固脚手架并系安全带。

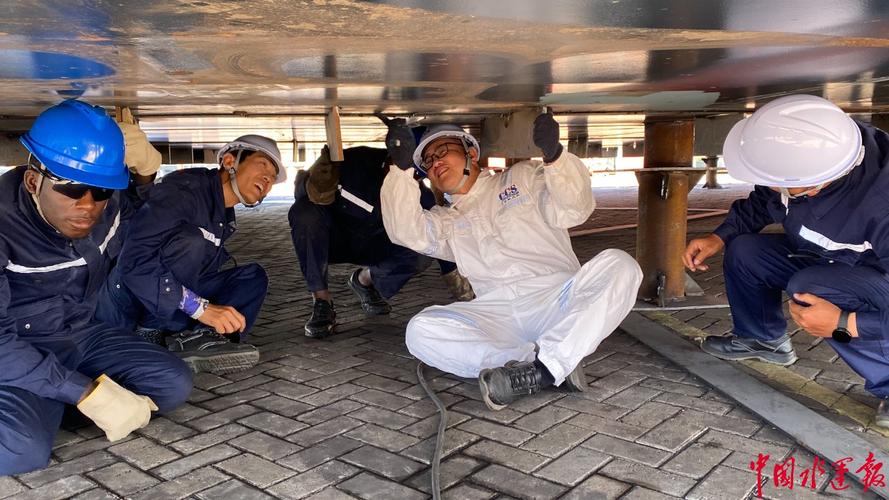

（六）人员资质检查
焊工的操作技能是保证焊接质量的核心,需确认：
- 资质证书：焊工必须持有船级社颁发的有效焊工证书（如CCS、ABS、LR），且证书覆盖的焊接方法（SMAW、GMAW、SAW等）、材料类别、位置（平、立、横、仰）与实际作业一致。
- 技能考核：对于首次参与重要结构焊接或中断焊接超6个月的焊工，需进行技能复评，通过试板焊接（力学性能、无损检测合格）后方可上岗。
- 操作规范：检查焊工是否严格按照WPS参数操作，焊道清理（用角磨机清除焊渣、飞溅），层间清理（用钢丝刷去除氧化皮）是否到位，避免层间夹渣。
焊接前检查记录与追溯
为确保质量可追溯,所有检查项目需形成书面记录，包括：
- 母材材质证明及复验报告；
- 焊接材料烘焙、领用记录；
- 设备校准与运行记录；
- WPS编号及工艺参数确认表；
- 环境监测记录（温度、湿度、气体浓度）；
- 焊工资质证书复印件及签到表。
记录需由检查员、技术负责人签字确认，存档至船舶完工文件中，作为质量验收的重要依据。
相关问答FAQs
Q1：船舶焊接前发现母材表面存在微小裂纹，应如何处理？
A1：首先需对裂纹进行精确检测，采用磁粉检测（MT）或渗透检测（PT）确定裂纹的长度、深度和走向，对于长度≤5mm、深度≤2mm的表面裂纹，可用角磨机打磨至圆滑过渡（打磨坡度≥1:3），并确保无裂纹残留；对于长度＞5mm或深度＞2mm的裂纹，需采用碳弧气刨清除裂纹，打磨坡口后进行焊补，焊补后需通过MT/PT检测确认无缺陷，且热影响区硬度符合要求，若裂纹出现在高应力区域或重要节点，需通知船级社现场见证处理过程。
Q2：焊接前如何确认焊接工艺规程（WPS）的有效性？
A2：确认WPS有效性需分三步：①核对WPS的编制、审核、批准流程是否完整，是否由具备资质的焊接工程师签字；②检查WPS引用的工艺评定报告（PQR）是否在有效期内（通常为5年），且PQR的评定范围（如母材厚度、直径、焊接方法）覆盖实际焊接参数；③确认WPS中的关键参数（如焊接电流、电压、预热温度、层间温度）是否明确标注，且与实际施工条件（如环境温度、设备型号）匹配，必要时，需通过焊接工艺验证试验（如焊接试板并进行无损检测和力学性能试验）验证WPS的适用性。
