船舶的风洞实验是船舶空气动力学研究的重要手段，通过在风洞中模拟真实航行环境，测试船舶在不同风速、角度下的气动特性，为船舶设计优化、航行安全提升及节能减排提供关键数据支持，这一实验涉及多学科交叉知识，包括流体力学、结构力学、气象学等，其应用贯穿船舶研发、测试到运营的全生命周期。
船舶风洞实验的基本原理与目的
风洞实验的核心在于通过可控的气流环境，复现船舶在航行中遇到的空气动力现象，船舶在水面行驶时，不仅受到水动力的作用，还会受到风阻、侧向力、升力等空气动力的影响，尤其在高速航行、受风面积大的船舶（如集装箱船、滚装船、游艇）中，气动力的占比可达总阻力的20%-30%，风洞实验的主要目的包括：测量船舶表面的压力分布、气动力系数（阻力、升力、侧向力），评估空气动力对船舶操纵稳定性的影响，优化船体上层建筑（如驾驶室、烟囱、集装箱堆装）的气动外形，以降低风阻、减少燃油消耗，同时研究极端风况下船舶的倾覆风险,为航行安全提供依据。
实验设备与模型设计

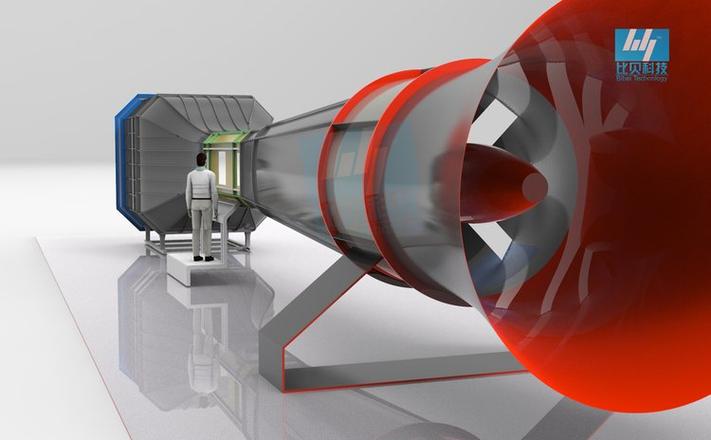

船舶风洞实验通常在低速风洞中进行，风速范围一般为0.5-50m/s，以模拟船舶实际航行时的风速条件，实验设备包括风洞本体、动力系统、测力天平、压力测量系统、流动显示装置等，风洞主体分为闭式和开式两种，闭式风洞气流循环利用，能量效率高，适合长时间实验；开式风洞则结构简单,便于模型安装。
实验模型需严格按照相似准则设计，确保与实船的几何相似、运动相似和动力相似，几何相似要求模型的缩比比例精确，通常为1:50至1:100；动力相似则需保证模型的雷诺数与实船接近，必要时可通过增加模型表面粗糙度或采用变风速实验来弥补雷诺数差异，模型材料通常选用木质、金属或玻璃钢，表面需光滑以避免附加阻力，对于带上层建筑的船舶，模型需包含桅杆、天线、集装箱等细节部件,以准确模拟真实气动力分布。
实验流程与测量技术
实验流程分为模型准备、风洞调试、数据采集和结果分析四个阶段，将固定在测力天平上的模型安装在风洞试验段，调整模型姿态以模拟不同航行角度（如0°-45°偏航角），随后，通过动力系统调节风速，从低到高逐步测试，记录不同风速和角度下的气动力数据,测量技术主要包括以下几类：
- 测力天平：高精度应变式天平可同时测量阻力、升力、侧向力及力矩，精度可达0.01N，适用于总气动力测试。
- 压力测量系统：在模型表面布置测压点（通常为50-200个），通过压力传感器采集表面压力分布，分析局部气流分离和涡旋现象。
- 流动显示技术：采用烟丝法、油膜法或粒子图像测速（PIV）技术，可视化气流绕模型流场，观察边界层分离、涡街形成等流动特征。
- 数据采集与处理：通过计算机系统实时记录数据，采用滤波、平均等方法消除噪声，最终计算气动力系数（如阻力系数Cd、升力系数Cl），并与CFD（计算流体动力学）模拟结果对比验证。
实验结果与应用分析
实验结果通常以气动力系数曲线、压力分布云图和流场结构图等形式呈现，通过分析偏航角与侧向力的关系，可评估船舶在横风中的操纵稳定性；对比不同上层建筑设计的阻力系数，可优化外形以降低风阻（如将驾驶室设计成流线型可减少5%-15%的阻力），实验还可用于研究特殊场景下的气动特性，如船舶进出港口时的低速风效应、大型邮轮在甲板区域的气流扰动对乘客舒适度的影响等。
在实际应用中，风洞实验数据直接指导船舶设计优化，某集装箱船通过风洞实验调整集装箱堆装方式，使风阻降低8%，年节省燃油成本约50万元；对于极地科考船，实验可评估冰雪覆盖对气动性能的影响，确保在极寒环境下的航行安全，实验结果也为船舶航行规范制定提供依据，如《国际海上人命安全公约》（SOLAS）中对船舶稳性的要求,部分数据即来源于风洞实验。
实验的局限性与发展趋势
尽管风洞实验是船舶气动研究的重要工具，但仍存在一定局限性：一是模型缩比导致的雷诺数差异可能影响高雷诺数流动的准确性；二是风洞壁面干扰和模型支架效应会引入误差；三是实验成本高、周期长，难以覆盖所有复杂工况，船舶风洞实验将向多学科融合方向发展，如结合CFD与风洞数据，建立“数值模拟-物理实验-实船验证”的全链条研究体系；发展大尺寸风洞和动态模拟技术,以更贴近真实海况的极端风浪条件测试船舶性能。
相关问答FAQs
Q1：船舶风洞实验与CFD模拟有何区别？
A1：船舶风洞实验是通过物理模型在可控气流中测量气动力，数据真实可靠，但成本高、周期长；CFD模拟则是通过计算机数值求解流体控制方程，可快速模拟复杂工况，但结果依赖网格质量和湍流模型准确性，需通过风洞实验验证，两者互补，CFD用于方案初筛,风洞实验用于最终验证。
Q2：风洞实验如何影响船舶的节能减排设计？
A2：风洞实验通过优化船体上层建筑、集装箱堆装、桅杆等部件的气动外形，降低空气阻力，某散货船通过实验将驾驶室设计为倾斜式，减少风阻12%，年燃油消耗降低约8%；实验还可指导船舶在航行中调整航向和航速，以避开强风区域,进一步降低能耗。
