船舶预修整测量是船舶维修保养体系中至关重要的基础环节,它通过系统、精准的检测手段，全面掌握船舶在特定运营周期后的实际技术状态，为后续的维修方案制定、工程量评估、资源调配及成本控制提供科学依据，这一过程贯穿于船舶坞修、航修等多种维修场景，尤其在进厂坞修前的预备阶段，其测量数据的准确性和完整性直接关系到维修效率与质量，是保障船舶安全航行、延长使用寿命、提升运营经济性的关键前提。
船舶预修整测量的核心内容与实施流程
船舶预修整测量并非单一维度的检测,而是涵盖船体结构、动力系统、舾装设备等多领域的综合性评估，其核心内容包括船体外形尺寸测量、结构变形检测、设备安装精度校核及磨损状态评估等，实施流程需遵循“准备-检测-记录-分析-报告”的标准化步骤，确保数据可追溯、结论可验证。
测前准备阶段
测量工作的有效性始于充分的前期准备,首先需明确测量目标，根据船舶类型（散货船、油轮、集装箱船等）、运营年限、以往维修记录及船级社检验要求，制定专项测量方案，方案需确定测量范围（如全船或局部区域）、精度要求（通常依据ISO 3834或船级社规范）、使用设备（全站仪、激光跟踪仪、超声波测厚仪、内窥镜等）及人员分工，需准备船舶相关图纸（型线图、结构图、设备布置图），核对历史测量数据，以便对比分析，船舶需停靠至指定位置，清除测量区域的附着物（如海生物、油污），确保测量通道畅通，安全防护措施（如脚手架、照明）到位。
船体结构测量
船体结构是船舶的“骨架”，其完整性直接影响船舶强度与安全性，预修整测量中，船体结构检测主要包括以下内容：

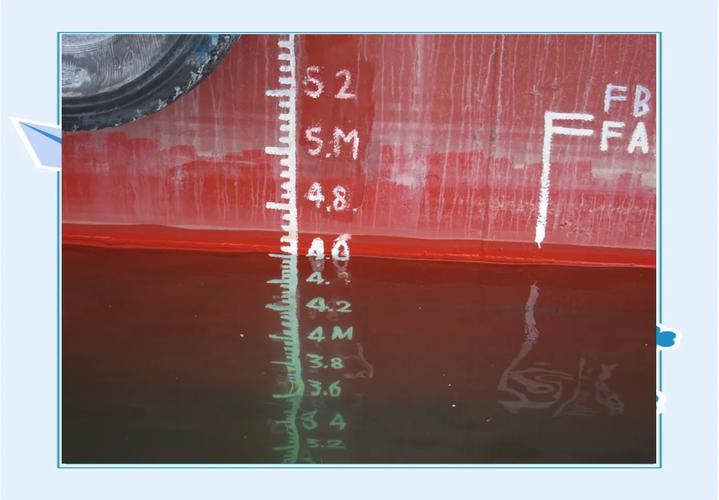

- 主尺度测量：包括船长、型宽、型深、吃水等参数，通过全站仪或激光测距仪获取实际值，与设计值对比，判断船舶是否发生总体变形，大型集装箱船在长期运营后可能出现中拱或中垂变形，需通过测量船体首、中、尾吃水及甲板梁拱进行评估。
- 船壳板测厚：采用超声波测厚仪对船体外板、内底板、甲板板等关键部位进行厚度检测，重点检测易腐蚀区域（如水线以下、货舱区）和易磨损区域（如锚链舱、舵部），记录最小厚度值，评估腐蚀余量是否满足规范要求。
- 结构变形检测：对船体分段对接缝、舱壁、肋骨等结构进行直线度、平面度测量，使用激光跟踪仪或拉线法检测局部变形（如凹陷、凸起），判断是否超出允许公差，货舱舱壁的变形可能导致货物积载不均，影响结构强度。
舾装与设备测量
舾装设备与动力系统的安装精度及运行状态是船舶正常运营的保障,预修整测量需重点关注：
- 舵系与轴系测量：通过激光对中仪检测舵杆与舵承的同轴度、中间轴与推力轴的偏移量，确保舵系转动灵活、轴系负荷均匀，测量轴系轴承间隙（白合金厚度）及艉轴密封装置的磨损情况，判断是否需要更换密封件或调整轴承间隙。
- 螺旋桨检测：对螺旋桨叶片进行表面探伤（磁粉或着色检测），测量叶片边缘腐蚀、缺口及螺距偏差，评估推进效率，对于可调螺距螺旋桨，还需检测桨叶转动机构是否灵活，反馈信号是否准确。

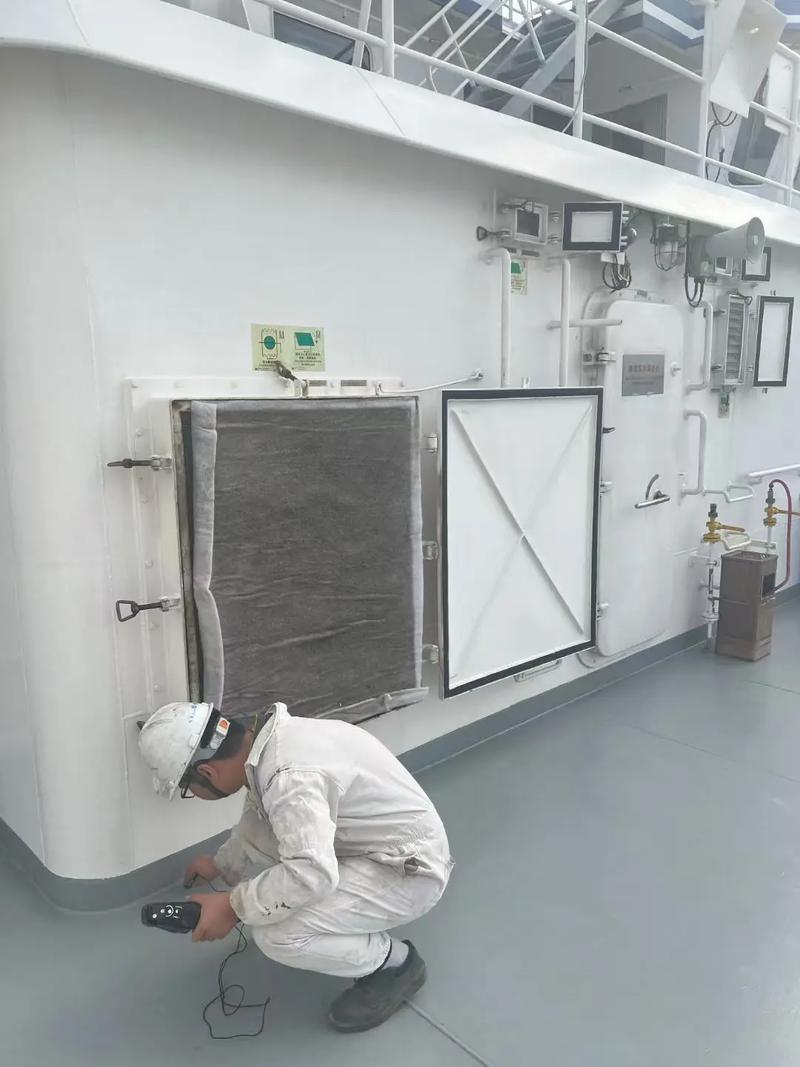

- 舱口盖与水密设备测量：采用塞尺或激光测距仪检测舱口盖密封胶条的压缩量，检查舱盖变形情况，确保水密性，对水密门、舷窗等进行关闭试验，记录密封胶老化程度及五金件磨损状态。
系统与管路测量
船舶管路系统的畅通性直接影响动力、压载、消防等功能的正常运行，预修整测量需对关键管路进行外观检查与内部检测：
- 压载水系统：测量压载舱液位传感器的高度偏差，检测管路腐蚀情况（通过超声波测厚），检查阀门操作是否灵活，记录阀杆密封泄漏状态。
- 燃油与滑油系统：对燃油舱、滑油舱进行测厚，检测加热盘管是否变形，管路支撑是否牢固，内窥镜检查管路内部积碳或腐蚀情况。
- 消防系统：测量消防栓、灭火器布置位置是否符合规范，检查管路锈蚀程度，测试消防泵启动压力与流量。
数据记录与分析
测量过程中,需采用标准化表格记录数据，注明测量位置、设备型号、环境条件（如温度、湿度）及操作人员，数据采集完成后，通过专业软件（如CAD、CAE）进行统计分析，对比设计值与历史数据，判断船舶技术状态的变化趋势，通过船体梁拱测量数据绘制变形曲线，评估中拱/中垂程度是否超出船级社规定的极限值（通常为L/1200，L为船长），对于超差项目，需标注优先级（紧急、重要、一般），为后续维修方案提供依据。
测量数据的典型应用场景
预修整测量数据是船舶维修决策的核心依据,其应用贯穿维修全过程：
- 维修方案制定：根据船体结构变形程度，确定是否需要采用火工矫正或割换修复；依据设备磨损数据，制定更换或维修计划（如更换艉轴密封、修复舵系轴承）。
- 工程量与成本估算：通过测厚数据计算钢板换新面积，结合变形检测评估焊接工作量，为维修预算提供准确依据，避免因估算偏差导致成本超支。
- 船级社检验配合：测量数据是向船级社提交检验报告的基础，年度检验需提交船体测厚报告，特别检验需提供结构变形评估数据，确保船舶满足入级规范。
- 维修质量控制：维修过程中，可通过复测对比数据验证修复效果（如火工矫正后的直线度、轴系对中后的同轴度），确保维修质量达标。
测量过程中的关键挑战与应对措施
船舶预修整测量面临作业环境复杂、测量点多、精度要求高等挑战，需采取针对性措施保障数据有效性：
- 环境干扰：船舶振动、温度变化及潮湿环境可能影响测量精度，需选择在船舶停稳、环境温度稳定的时段进行测量，对精密设备（如全站仪）进行温度补偿，避免阳光直射。
- 可达性问题：部分区域（如双层底、货舱角落）难以直接接触，可借助机器人、内窥镜或柔性测量臂等辅助工具，或采用间接测量法（如基准线延伸）获取数据。
- 数据一致性：不同测量人员、设备可能导致数据偏差，需统一测量标准，定期校准设备，采用多人复核机制，确保数据可重复、可验证。
相关问答FAQs
Q1：船舶预修整测量与常规年度检验有何区别？
A：船舶预修整测量是维修前的专项检测，聚焦于船舶当前技术状态的量化评估，数据直接用于维修方案制定，具有“针对性、高精度、维修导向”的特点；而常规年度检验是船级社对船舶安全与环保状况的定期核查，范围更广（包括证书检查、设备功能测试等），侧重于合规性验证，测量数据仅作为检验结论的参考之一，简言之，预修整测量是“维修前的体检”，年度检验是“法定年检”。
Q2：如何确保预修整测量数据的准确性与可靠性？
A：确保数据准确性的核心措施包括：①设备校准，所有测量仪器需在有效期内经法定机构校准，并每日使用前进行自检；②人员资质，测量人员需具备专业资质（如船体检验员、测量工程师）并熟悉船舶结构；③标准化流程，严格遵循测量方案，采用统一的记录格式和数据处理方法；④多源验证，通过不同设备（如全站仪与激光跟踪仪）或不同方法（如直接测量与间接计算）交叉验证关键数据；⑤环境控制，尽量在无风、温度稳定的条件下进行精密测量，减少环境干扰因素。
