船舶通海阀是安装在船体水线以下,用于连通船内系统与舷外海水的关键阀门，其种类繁多，根据结构形式、功能用途、驱动方式及安装位置等不同维度可划分为多种类型，每种类型在船舶动力系统、舱底水系统、压载水系统、冷却水系统等发挥着不可替代的作用，以下从多个维度对船舶通海阀的主要种类进行详细阐述。
按结构形式分类
结构形式是通海阀最基本的分类依据,直接决定了阀门的密封性能、流通能力及适用场景。
-
闸阀
闸阀通过闸板的升降实现启闭，密封面与流动方向垂直，流体阻力小，启闭扭矩较小，适用于要求流阻低的场合，船舶中常用于主海水系统、大型冷却水系统的主干管路，其缺点是密封面易磨损，启闭时间较长，且不易调节流量，根据闸板结构，又可分为楔式闸阀（单闸板、双闸板）和平行式闸阀（双闸板），楔式闸阀适用于中高压工况，平行式多用于低压系统。 -
截止阀
截止阀通过阀瓣的升降控制启闭，密封面为平面或锥面，关闭时密封性能可靠，且易于调节流量，广泛应用于船舶舱底水系统、压载水系统的支管路，但其流体阻力较大，启闭扭矩较闸阀高，长期启闭易导致阀瓣密封面磨损，按阀体结构可分为直通式、角式和直流式，角式截止阀可改变流体方向，节省管路空间。 -
蝶阀
蝶阀采用圆盘式阀板绕阀轴旋转实现启闭，结构简单、体积小、重量轻，启闭迅速，适用于大口径管路（如压载水总管），其缺点是密封性能较闸阀和截止阀差，且阀板易受流体冲刷磨损，船舶中多用于对密封要求不高的低压系统，如舱底水应急排放管路。 -
球阀
球阀通过球体的旋转实现启闭，阀芯为带孔球体，启闭迅速，流体阻力极小，密封性能优异（尤其采用PTFE等弹性材料密封时），适用于要求快速切断的场合，如海底阀箱的隔离阀、燃油冷却海水管路，但球阀成本较高，且大口径球阀启闭扭矩较大，需配备驱动装置。

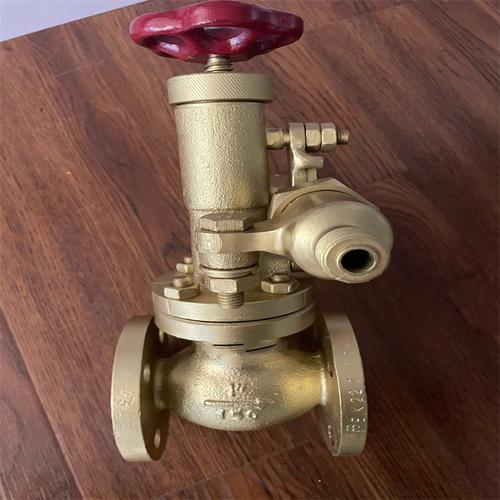

（图片来源网络，侵删） -
止回阀
止回阀是自动阀门，依靠流体压力开启，防止介质倒流，船舶中安装在泵的出口、管路系统中防止海水倒灌损坏设备，按结构可分为升降式止回阀（阀瓣沿轴线移动，密封性好，但阻力大）和旋启式止回阀（阀瓣绕销轴旋转，阻力小，适用于大口径管路）。
按功能用途分类
通海阀的功能直接关联船舶系统的运行需求,按用途可分为以下几类：
-
海水系统通海阀
为主机、辅机等提供冷却海水的核心阀门，通常位于船舶首部或两侧的海底阀箱内，通过阀箱内的转换阀实现左右舷切换，此类阀门需长期承受海水腐蚀，多采用青铜、镍铝青铜等耐蚀材料制造，且要求密封可靠，防止海水泄漏进入机舱。 -
压载水系统通海阀
用于控制压载水的注入、排出和调驳，管径较大（可达1000mm以上），多采用蝶阀或闸阀，部分船舶在压载水舱入口加装遥控蝶阀，实现压载系统的自动化操作，为防止生物附着，部分压载水通海阀会配套电解海水防污装置。

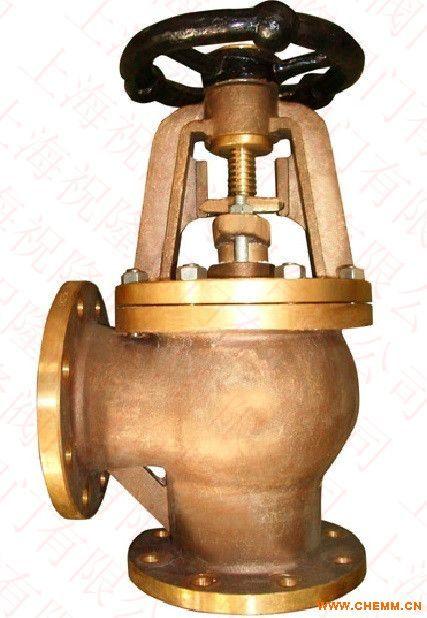

（图片来源网络，侵删） -
舱底水系统通海阀
安装在舱底水吸入总管与舷外之间，用于排放舱底水，通常为截止阀或止回阀组合，并设置舱底水高位报警装置，防止误操作导致海水进入舱室，其阀体需具备较强的抗腐蚀和抗磨损能力，因舱底水中常含有油污、杂质。 -
消防系统通海阀
为消防泵提供海水，要求启闭迅速、流通能力大，多采用闸阀或蝶阀，且与消防泵联动，确保火灾时能快速供水，部分消防通海阀需通过国际海事组织（IMO）的耐火认证。 -
惰性气体系统通海阀
用于向油舱充注惰性气体（如烟气），防止油气爆炸，此类阀门需耐高温（150℃以上）、耐腐蚀，且密封等级高，防止燃气泄漏。
按驱动方式分类
根据操作方式的不同,通海阀可分为手动、电动、液压和气动阀门，以满足不同场景的操控需求：
-
手动阀门
通过手轮、手柄或齿轮机构操作，结构简单、成本较低，适用于小型船舶或辅助系统（如小型舱底水支管），但启闭扭矩较大，大口径阀门需加装蜗轮减速装置。 -
电动阀门
由电机驱动，通过减速箱带动阀杆运动，可实现远程控制和自动化操作，广泛应用于现代化船舶的主海水系统、压载水系统，其优点是控制精度高，可集成到船舶自动化系统（如PLC），缺点是依赖电源，故障时需手动操作。 -
液压阀门
利用液压油缸驱动阀杆，启闭扭矩大，适用于大口径、高压工况（如主机冷却水总管），动作平稳可靠，但需配套液压站，系统复杂，维护成本较高。 -
气动阀门
以压缩空气为动力，响应速度快，适用于需要快速启闭的场合（如应急消防系统），且在易燃易爆环境中安全性较高（无需电火花），但需配置空压机和储气罐，受气压稳定性影响较大。
按安装位置分类
安装位置决定了通海阀的工作环境,直接影响其选材和设计：
-
海底阀箱通海阀
位于船体水线以下，通过阀箱内的格栅防止漂浮物进入，是船舶与舷外海水的第一道关口，此类阀门需承受水压、冲击和腐蚀，通常采用通海阀箱集中布置，通过转换阀实现多系统共用（如左右舷海水切换）。 -
舱壁通海阀
穿越水密舱壁，用于舱室间的海水连通（如压载水舱之间），需满足水密性要求，阀体与舱壁连接处需加装水密填料函，防止舱室进水。 -
设备本体通海阀
直接安装在主机、辅机、泵等设备上，作为设备的进水或出水隔离阀，结构紧凑，多采用截止阀或球阀，便于设备维护时隔离系统。
按材料分类
材料选择是通海阀耐腐蚀、耐压性能的关键，根据海水腐蚀等级和工况要求，常用材料包括：
| 材料类型 | 特点 | 适用场景 |
|---|---|---|
| 青铜（CuSn10P1） | 耐海水腐蚀，铸造性能好，成本较低 | 小口径通海阀、截止阀、止回阀 |
| 镍铝青铜（CuAl10Ni5Fe4） | 强度高、耐腐蚀性优异，抗空泡腐蚀能力强 | 大口径海底阀、高压海水系统阀门 |
| 铸铁（QT400-18） | 成本低，但耐腐蚀性较差，需内衬防腐材料 | 低压舱底水系统、非关键管路 |
| 不锈钢（316L） | 耐腐蚀性极强，适用于高盐、高温环境，但成本高 | 化学品船、液化气船特种通海阀 |
| 复合材料（阀体铸铁+内衬橡胶/塑料） | 兼具铸铁强度和材料耐腐蚀性，密封性好 | 舱底水系统（抗杂质磨损） |
相关问答FAQs
Q1：船舶通海阀为何多采用青铜或镍铝青铜材料？
A：船舶通海阀长期浸泡在海水中，海水中的氯离子、氧等物质会对金属材料造成严重电化学腐蚀和生物附着，青铜（尤其是镍铝青铜）具有优异的耐海水腐蚀性能，其表面会形成致密的氧化膜，阻止进一步腐蚀；镍铝青铜强度高、耐磨性好，能抵抗海水中的泥沙冲刷和空泡腐蚀，确保阀门在长期使用中保持密封性和结构完整性，延长使用寿命。
Q2：如何判断通海阀是否需要更换？
A：通海阀是否更换需通过以下综合判断：①密封性能下降，关闭后仍有泄漏（可通过压力测试或观察阀杆处渗漏情况）；②阀体或阀杆出现严重腐蚀、裂纹（如青铜阀体壁厚减薄超过10%或出现砂眼）；③启闭操作困难，扭矩异常增大（可能是阀杆变形、密封面卡死）；④关键部件（如阀瓣、阀座）磨损严重，无法修复；⑤材料老化（如橡胶密封件开裂、硬化），若出现上述情况之一，需及时更换，否则可能导致海水泄漏、设备损坏甚至船舶安全事故。
