船舶吨坞图图纸是船舶设计与建造过程中的核心文件之一，它详细记录了船舶在进入船坞进行维修、改装或建造时的各项关键参数与结构信息，是确保船舶安全进出坞、精准定位以及坞内作业顺利开展的重要技术依据，这类图纸通常由船舶设计单位或船厂技术部门根据船舶的原始设计资料及实际建造情况绘制，其内容不仅涉及船舶自身的几何尺寸与重量分布，还与船坞的结构、承载能力及设备配置密切相关，是船厂、船东、船级社等多方协同作业的基础。

从图纸的基本构成来看，船舶吨坞图首先需明确船舶的主要尺度参数，包括总长、垂线间长、型宽、型深、设计吃水等，这些数据直接决定了船舶能否安全通过船坞坞门并进入指定坞位，对于大型集装箱船或LNG船，其型宽可能超过40米，船坞的有效宽度必须大于船舶型宽加上两侧的安全间隙（通常为0.5-1米），以确保船舶在坞内移动时不会与坞壁发生碰撞，船舶的重量与重心位置是吨坞图的核心内容，需精确计算空船重量、载重量（包括货物、燃油、淡水、压载水等）以及不同装载状态下的重心坐标，这关系到船舶在坞内的坐墩布置与压载水调节,直接避免因局部受力过大导致船体结构变形或坞墩损坏。

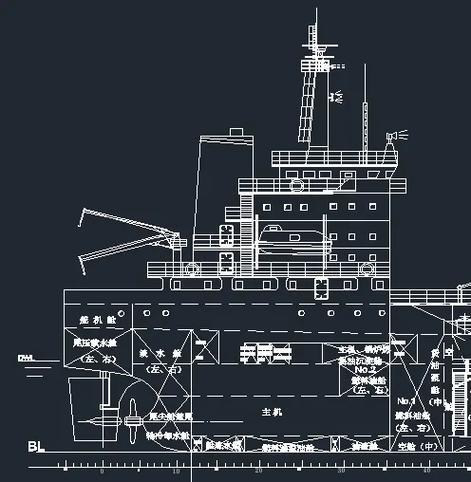

（图片来源网络，侵删）

船坞布置示意图是吨坞图的另一关键部分，需标注船舶在坞内的具体位置、坞墩的分布形式及数量，坞墩通常分为龙骨墩、边墩和支撑墩，龙骨墩沿船舶纵向中心线布置，用于支撑船舶的底部结构；边墩则分布在船舶两舷，与龙骨墩共同承担船舶重量，对于大型船舶，还需根据船体线型变化调整坞墩的间距，确保船体受力均匀，在船舶艉部线型较陡的区域，可能需要增设斜向支撑墩或采用可调节高度的坞墩，以适应船体曲率变化，图纸中需明确坞墩的材质（如硬木、钢制或钢筋混凝土）、承重能力及布置间距，并标注船舶基线与坞墩顶面的相对高差，确保船舶坐墩后船体水平度符合要求（通常倾斜度不超过0.5°）。

船舶与船坞设备的协调关系也是吨坞图的重要内容，包括坞内起重设备（如门式起重机、行车）的工作范围、船坞排水系统的布置位置以及坞内电源、管路的接口位置，在进行船舶主机更换作业时，吨坞图需标注主机吊装路径与起重设备的起吊高度限制，避免设备与船体结构发生干涉；对于需要坞内焊接的部位，还需标注防火隔离带的设置位置，确保作业安全，对于涉及水下作业的船舶（如潜艇、工程船），吨坞图还需包含坞内潜水作业平台、水下摄像系统等辅助设备的布置方案,以满足特殊作业需求。

在船舶吨坞图的应用过程中，需根据不同的作业阶段对图纸内容进行动态调整，在进坞前，船厂需根据吨坞图计算船舶的压载水调整方案，确保船舶吃差（艏艉吃水差）符合进坞要求（通常艉吃水略大于艏吃水，便于船舶平稳坐墩）；进坞过程中，需通过全站仪、激光测距仪等设备实时监测船舶位置与姿态，确保船舶与坞墩对中误差控制在允许范围内（一般不超过50毫米）；坐墩完成后，需再次检查船体受力情况，必要时通过液压千斤顶对坞墩压力进行调整，确保各坞墩受力均匀，在船舶出坞前，吨坞图还需作为制定压载水方案和出坞姿态控制的依据,确保船舶能够安全浮起并驶离船坞。

为确保船舶吨坞图的准确性与适用性，其绘制需遵循严格的规范与标准，图纸数据必须基于船舶最新的测量结果，包括船体主尺度、重量分布结构图等，避免因设计变更或建造误差导致图纸信息失真，吨坞图的绘制需结合船坞的实际条件，如坞长、坞宽、坞深、坞墩承载能力等，确保船舶与船坞的匹配性，对于老旧船坞，其坞墩承载能力可能有限，需在吨坞图中适当增加坞墩数量或采用分散式布置，降低单点受力，吨坞图需经船级社审核认可，确保其满足船舶建造与维修的规范要求，图纸中需标注审核编号、生效日期及修改记录,以便追溯与管理。

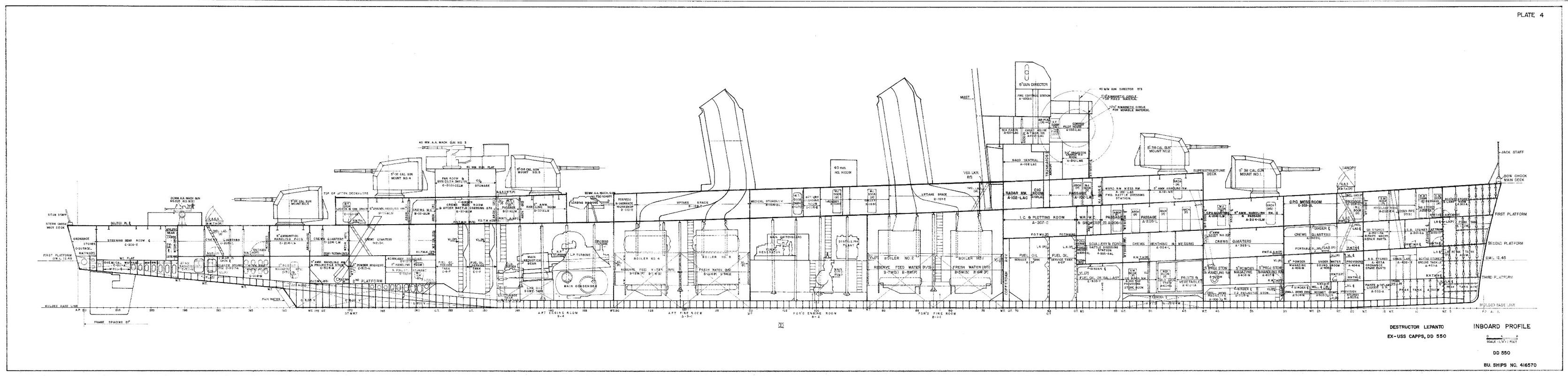

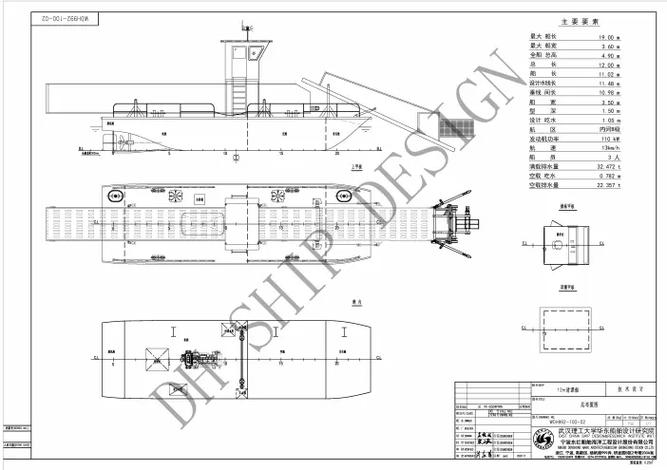

（图片来源网络，侵删）

随着船舶大型化与智能化的发展，船舶吨坞图也在不断升级，部分先进船厂已采用三维建模技术绘制吨坞图，通过BIM（建筑信息模型）平台实现船舶模型与船坞模型的数字化集成，可直观展示船舶在坞内的空间关系，并进行碰撞检测与受力分析，结合物联网技术，坞墩上安装的压力传感器可将实时受力数据反馈至吨坞图系统，实现对船舶坐墩状态的动态监控，进一步提高了作业安全性与精准度，随着人工智能技术的发展，吨坞图或将与船舶智能运维系统深度融合,实现基于大数据的坞内作业方案优化与风险预警。
