船舶分段D41是船舶建造过程中一个重要的结构单元,通常指船舶底部或舱室区域中的特定分段，其设计、制造和精度控制直接影响船舶的整体质量、建造效率和航行安全性，在船舶分段划分体系中，D41通常属于底部分段（D系列分段的一种），可能包含船底板、内底板、纵骨、横梁、肋板等构件，是连接船体纵向和横向结构的关键部分，以下从多角度对船舶分段D41进行详细阐述。
船舶分段D41的定义与功能
船舶分段D41中的“D”代表船体底部分段（Bottom Section），而“41”则可能根据船厂的分段编码规则，对应具体的位置标识（如从船尾向船尾方向的序号、舱室编号或分段类型细分），该分段的主要功能包括：
- 结构支撑：作为船体底部的重要组成部分，D41分段承受船舶总纵弯曲时的中垂或中拱应力，同时分散货物、设备及海水的载荷，确保船体强度。
- 水密与油密：若涉及燃油舱、压载水舱等区域，D41分段需通过焊接和密封处理实现舱壁的水密性，防止舱内介质泄漏。

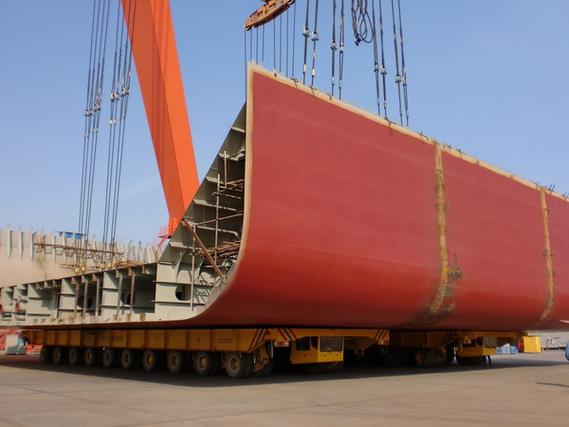

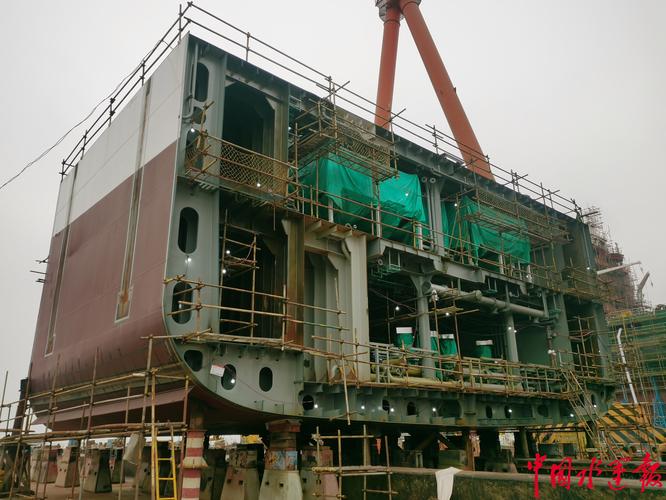

- 模块化建造基础：在现代化船厂中，D41分段作为独立模块，可在车间预制完成后吊装至合拢区域，提高建造效率，减少高空作业和现场焊接工作量。
D41分段的主要结构与组成
D41分段的复杂程度取决于船舶类型（如散货船、油船、集装箱船等）和具体位置，但通常包含以下核心构件：
| 构件名称 | 功能描述 | 常用材料 |
|---|---|---|
| 船底板/内底板 | 构成分段的上下壳板，直接承受外部水压和货物载荷，需保证一定的厚度和耐腐蚀性。 | AH36、DH36等高强度船用钢 |
| 纵骨/横梁 | 沿船长方向（纵骨）或船宽方向（横梁）布置，增强板格稳定性，传递局部载荷。 | 球扁钢、角钢 |
| 肋板/框架 | 垂直于船体中心线的横向构件，连接船底板与内底板，形成封闭框架结构。 | T型钢、折边钢板 |
| 纵桁/强横梁 | 分段内的主要纵向和横向强力构件，承担总纵弯曲应力，是分段的核心骨架。 | 组合T型钢 |
| 开孔与补强 | 为管路、电缆贯穿或设备安装预留开孔，需通过加厚板、围板等方式进行补强，避免应力集中。 |
在散货船的D41分段中,可能包含双层底结构（船底板+内底板+肋板），用于装载压载水；而在油船的D41分段中，内底板可能作为货油舱的底板，需满足更严格的油密要求。
D41分段的制造流程与质量控制
D41分段的制造是船舶建造的“源头”环节，其流程通常包括：
- 图纸深化与号料：根据详细设计图纸，分段工程师进行零件分解，生成数控切割文件，通过数控切割机或等离子切割机对钢板进行精确下料，并标注构件编号、焊接坡口等信息。
- 构件加工与成型：对需要弯曲的构件（如肋板、纵桁）采用油压机或滚弯机进行冷弯或热弯加工，确保曲率符合设计要求；对于复杂开孔，采用激光切割或水切割以保证精度。
- 装配与焊接：在分段装配平台上，按照“先主后次、先下后上”的原则进行拼装：先将船底板定位，安装纵骨、肋板等骨架，再铺设内底板，焊接过程采用CO₂气体保护焊、埋弧焊等工艺，优先使用自动焊接设备减少人为误差，并严格按照焊接工艺规程（WPS）控制焊接参数和变形。
- 精度控制与检测：在装配和焊接过程中，通过全站仪、水平仪等工具测量分段尺寸（如长度、宽度、对角线差、平面度），确保符合船级社和船厂标准；焊接完成后，进行100%外观检查和无损检测（如UT、MT），杜绝裂纹、夹渣等缺陷。
- 涂装与预舾装：分段经检验合格后，进行喷砂除锈达Sa2.5级，涂装车间底漆和防腐漆（根据区域防腐要求）；同时进行预舾装，安装管路支架、电缆托架等附属结构，减少船坞阶段的舾装工作量。
D41分段在船舶建造中的重要性
- 影响整体建造周期：D41分段作为早期开工的分段之一，其制造进度直接影响后续分段合拢、船体搭载等环节的推进，若出现精度超差或返修，可能导致船坞计划延误。
- 决定船体结构强度：分段焊接质量、构件尺寸精度直接关系到船体梁的强度和稳定性，纵骨与船底板的焊接缺陷可能导致疲劳裂纹，在恶劣海况下引发结构失效。
- 成本控制关键环节：通过优化分段划分、减少材料损耗、提高自动化焊接效率，可有效降低D41分段的制造成本，占船体建造成本的15%-20%。
相关问答FAQs
Q1：船舶分段D41在制造过程中如何控制焊接变形？
A：控制焊接变形需从工艺和操作两方面入手：①采用“对称焊接”和“分段退焊”方法，减少热量集中；②对大型构件设置反变形量，抵消焊接后的变形趋势；③使用焊接工装夹具刚性固定构件，限制焊接过程中的自由变形；④对于复杂分段，采用“先焊收缩量大的焊缝，后焊收缩量小的焊缝”的原则，并通过有限元分析（FEA）模拟焊接变形，优化焊接顺序。
Q2：船体分段D41的精度验收标准有哪些？
A：精度验收标准通常依据船级社规范（如CCS、ABS、DNV）和船厂企业标准，主要包括：①分段长度偏差≤±3mm，宽度偏差≤±2mm；②对角线差≤4mm/m，且总长≤8mm；③平面度偏差≤3mm/m，分段总平面度≤5mm；④构件垂直度偏差≤1mm/m；⑤焊接接头无损检测合格率100%，无裂纹、未熔合等致命缺陷，具体标准需根据船舶类型和分段位置调整，如高速船或LNG船的精度要求更为严格。
