船舶舵承的结构是船舶舵系统中至关重要的组成部分,其主要功能是支撑舵叶重量、承受舵操作过程中产生的径向和轴向载荷，并确保舵叶能够灵活、准确地转动，舵承的结构设计需综合考虑船舶类型、舵机功率、航行工况等因素，通常包括舵承本体、轴承材料、润滑系统、密封装置等核心部分，其合理性和可靠性直接关系到船舶的操控性能和航行安全。
舵承的主要类型及结构特点
根据安装位置和功能不同,船舶舵承可分为舵承（通常指舵杆承）和舵销承两大类，其中舵承又分为上舵承和下舵承，舵销承则包括上舵销承和下舵销承，不同类型的舵承在结构上存在差异，但均需满足承载、导向和减磨的基本要求。
上舵承
上舵承位于舵机舱内,主要承受舵叶的部分重量以及舵杆在转动时产生的径向力和轴向力，同时限制舵杆的轴向位移，其典型结构包括：
- 轴承本体：通常采用铸钢或铸铁材料，整体呈圆筒状，内部镶嵌轴承衬套，对于中小型船舶，多采用整体式滑动轴承；大型船舶则可能采用分块式巴氏合金轴承，便于安装和维修。
- 轴承衬套：直接与舵杆接触，材料多为耐磨、减磨的合金，如锡基巴氏合金、铜合金或工程塑料，衬套厚度根据舵杆直径和载荷确定，一般通过过盈配合或螺栓固定在轴承本体内。
- 调整装置：部分上舵承设计有调整机构，如通过垫片或螺纹调节轴承间隙，以补偿磨损和保持舵杆中心位置。
- 密封装置：采用迷宫密封、毛毡密封或机械密封，防止润滑油泄漏和外部杂质（如水、灰尘）进入轴承腔。
- 润滑系统：通过油杯、油枪或集中润滑系统向轴承衬套提供润滑油，形成油膜以减少摩擦和磨损，部分高速船舶或特殊工况下可能采用强制循环润滑。
下舵承

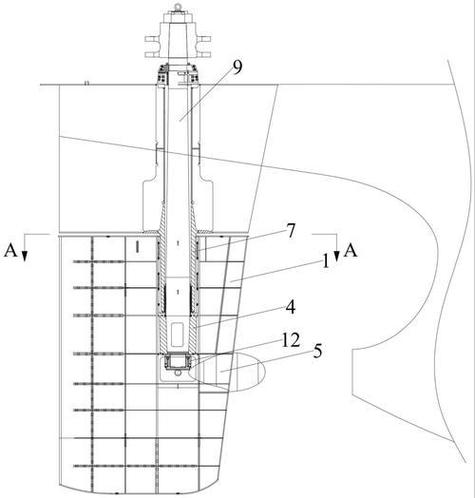

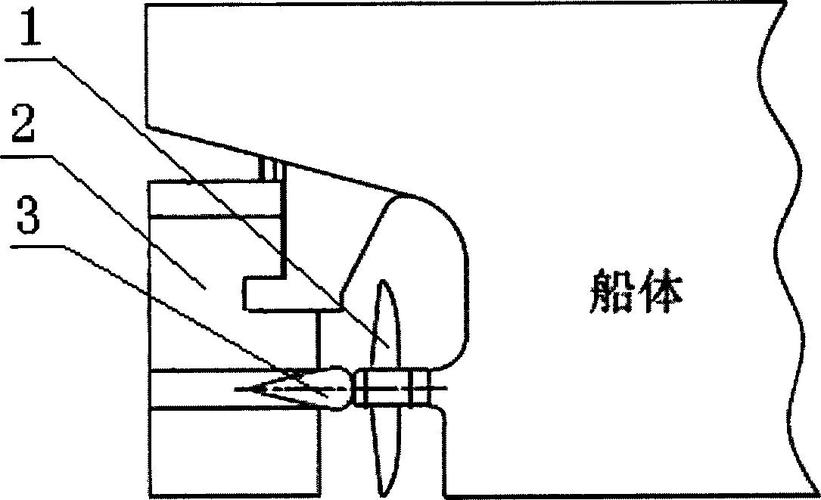

下舵承位于舵杆穿过船体舵柱或舵托的位置,主要承受舵叶的重量和舵操作时的径向载荷，同时隔绝船内外水的渗透，其结构需具备更强的水密性和耐腐蚀性，典型组成包括：
- 轴承本体：多为铸钢或不锈钢材质，外部设有法兰与船体舵柱连接，内部装有轴承衬套，考虑到水下环境，本体表面常进行防腐处理（如镀锌、涂层或阴极保护）。
- 水密装置：采用压缩橡胶密封圈、金属密封环或双层密封结构，确保舵杆穿出船体处的水密性，部分设计在密封腔内填充润滑脂，进一步增强防水效果。
- 轴承衬套：材料与上舵承类似，但需考虑水下环境的润滑条件，常采用自润滑材料（如复合材料）或外部润滑系统。
- 支撑结构：通过舵柱或舵托的加强筋与船体连接，分散载荷至船体结构，避免局部变形。
舵销承
舵销承连接舵叶与舵柱（或舵托），分为上舵销承和下舵销承，主要承受舵叶的重量和舵销传来的剪切力，其结构相对简单，通常包括：
- 轴承本体：为半圆形或环形铸件，固定在舵柱或舵托的销孔内。
- 轴承衬套：直接与舵销接触，材料多为青铜或巴氏合金，小型船舶也可能采用尼龙等耐磨塑料。
- 润滑与密封：通过油杯定期润滑，密封结构较简单，常用毛毡或O型圈防止杂质进入。
舵承的关键部件设计细节
轴承材料选择
舵承材料的性能直接影响舵系统的使用寿命和可靠性,滑动轴承常用的材料包括：
- 巴氏合金：锡基或铅基合金，具有良好的耐磨性、嵌藏性和顺应性，适合重载和冲击工况，但硬度较低，需浇铸在钢背或铜背上使用。
- 铜合金：如锡青铜、铝青铜，承载能力强、耐腐蚀，适用于中高速和较高温度环境，但磨合性略逊于巴氏合金。
- 工程塑料：如聚四氟乙烯（PTFE）、尼龙，具有自润滑、低摩擦特性，适合小型船舶或低速工况，但需注意温度限制和承载能力。
- 复合材料：由金属基体与固体润滑剂（如石墨、二硫化钼）复合而成，兼具高承载和自润滑性能，适用于特殊工况。
润滑系统设计
润滑是舵承正常工作的关键,常见润滑方式包括：
- 重力润滑：通过油杯或油壶定期手动加注润滑脂，结构简单，适用于小型船舶或低速舵承。
- 强制润滑：由油泵提供压力油，通过管路输送至轴承，适用于大型船舶或高负荷舵承，可保证连续润滑和散热。
- 自润滑：采用含固体润滑剂的材料，无需外部供油，维护方便，但需定期检查磨损情况。
密封与防护
舵承的密封装置需防止润滑油泄漏和外部介质侵入,常见密封形式：
- 接触式密封：如唇形密封圈、机械密封，密封效果好，但摩擦阻力较大，需定期更换。
- 非接触式密封：如迷宫密封、间隙密封，通过曲折间隙阻止泄漏，摩擦小，但密封效果依赖加工精度。
- 组合密封：结合接触式和非接触式优点，如“迷宫+毛毡”结构，兼顾密封和耐用性。
舵承的安装与维护要点
安装要求
- 对中精度：舵承安装需确保舵杆中心线与舵柱中心线重合，偏差通常不超过0.1mm/m，避免偏载导致异常磨损。
- 预紧力控制：对于分块式轴承或带调整装置的舵承，需按设计要求施加预紧力，确保轴承与舵杆紧密贴合。
- 水密性测试：下舵承安装后需进行水密试验，压力通常为0.2-0.3MPa，保压15分钟无泄漏。
维护保养
- 定期检查：每航次检查润滑油位和油质，定期更换（一般每6-12个月），清理油污和杂质。
- 磨损监测：通过测量舵杆间隙（通常为0.3-0.8mm）或检查衬套磨损情况，及时调整或更换。
- 防腐处理：对水下舵承，定期检查防腐涂层完整性，必要时进行修补或阴极系统维护。
舵承结构常见问题及改进方向
- 常见问题：包括异常磨损（润滑不足、材料选型不当）、密封失效（老化、设计缺陷）、裂纹（应力集中、疲劳载荷）等。
- 改进方向：采用新型复合材料（如碳纤维增强聚合物）、优化润滑系统（如智能润滑监测）、改进密封结构（如新型高分子材料密封）等，提高舵承的可靠性和使用寿命。
相关问答FAQs
问题1：舵承与舵杆之间的间隙过大或过小对船舶操控有何影响？
解答：舵承与舵杆之间的间隙过大会导致舵杆转动时产生径向跳动，引起舵叶晃动和舵机冲击，影响舵效稳定性；间隙过小则可能因热膨胀或润滑不足导致摩擦增大、发热甚至卡死，增加舵机负载，需根据设计规范严格控制间隙，一般中小型船舶间隙为0.3-0.5mm，大型船舶为0.5-0.8mm，并定期检查调整。
问题2：如何判断舵承需要更换或维修？**
解答：舵承需更换或维修的判断依据包括：①润滑油中出现金属碎屑或异常颗粒，表明衬套磨损严重；②舵杆间隙超过设计允许值（如标准值的1.5倍）；③舵承出现裂纹、腐蚀或密封失效；④舵机操作时出现异常噪音、振动或扭矩增大，发现上述情况应立即停航检查，必要时更换轴承衬套或整体舵承，确保航行安全。
