船舶曲轴作为柴油机核心动力传递部件,其结构设计直接影响发动机的可靠性、寿命与振动噪声特性，现代船舶曲轴通常采用整体锻造或分段铸造+全纤维挤压连接工艺制造，材料以高强度合金钢（如42CrMo、35CrMoA）为主，需通过调质处理、表面感应淬火及圆角滚压等工艺提升综合力学性能，以下从功能分区、典型结构、关键参数及设计要点等方面展开分析。
曲轴功能分区与结构组成

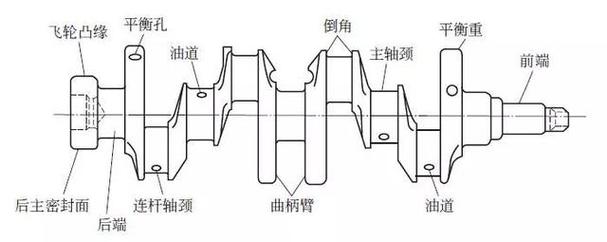

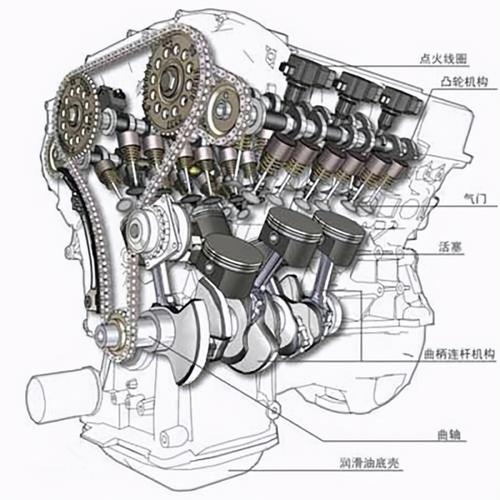

船舶曲轴可划分为曲柄销、主轴颈、连杆轴颈、曲柄臂、平衡块、法兰端及自由端七大功能模块，各模块协同完成运动转换与动力传递，曲柄销与连杆大头配合，将活塞的往复运动转化为旋转运动；主轴颈通过轴承支撑在机座上，承受周期性弯曲与扭转载荷；曲柄臂连接主轴颈与曲柄销，其几何形状直接影响曲轴刚度；平衡块用于抵消连杆组、活塞组往复惯性力及离心力，降低轴承负荷；法兰端用于连接飞轮或传动轴系，自由端则通过减振器抑制扭振。
典型结构细节解析
-
轴颈设计
主轴颈与曲柄销多采用空心结构，既能减轻质量（减重15%-20%），又利于形成润滑油膜，轴颈直径根据柴油机缸径确定，一般缸径D=260-980mm时，主轴颈直径d=(0.6-0.7)D，曲柄销直径d_c=(0.5-0.6)D，轴颈长度L=(0.4-0.6)d，长径比过大易导致边缘载荷集中，过小则影响油膜稳定性，轴颈表面加工精度达IT6级，粗糙度Ra≤0.4μm，并布有螺旋润滑油孔，孔径通常为φ10-φ20mm，与曲柄臂内的斜油道相通。 -
曲柄臂结构
曲柄臂形状有矩形、工字形、椭圆形等，现代高速机多采用工字形结构，在保证抗弯截面系数的前提下减重30%以上，曲柄臂厚度h=(0.3-0.5)D，宽度b=(1.0-1.3)D，圆角半径R=(0.05-0.1)D，圆角处是应力集中最严重的区域，需通过冷滚压工艺使表层产生300-500MPa残余压应力，疲劳极限提升40%-60%。 -
平衡块配置
平衡块质量根据一阶往复惯性力F_p=m_p·ω²·r·(cosα+λcos2α)（m_p为活塞组质量，ω为角速度，r为曲柄半径，λ为连杆比，α为曲轴转角）及离心力F_c=m_c·ω²·r（m_c为曲柄销与曲柄臂旋转质量）计算确定，通常平衡块质量为活塞组质量的30%-50%，安装时需通过动平衡试验，不平衡量需控制在ISO 1940 G16级以内。 -

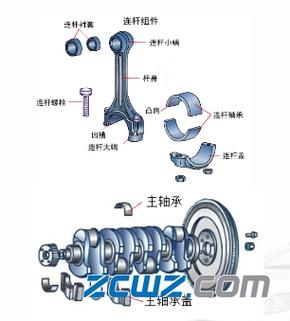

连接与密封
大型曲轴采用分段制造+螺栓连接，螺栓等级达12.9级，预紧力按螺栓屈服强度的60%-70%控制，自由端常采用橡胶减振器或硅油减振器，减振频率范围覆盖柴油机常用转速区间（通常为额定转速的±15%）。
（图片来源网络，侵删）
关键参数与性能要求
| 参数类型 | 典型范围 | 设计要求 |
|---|---|---|
| 材料抗拉强度 | 800-1000MPa | 调质态硬度269-321HB |
| 表面硬度 | 55-62HRC | 感应淬火层深度2-6mm |
| 扭转振动应力 | ≤±25MPa（持续工况） | 瞬时峰值≤±40MPa |
| 主轴承比压 | 15-25MPa | 限速工况≤30MPa |
| 径向跳动 | ≤0.05mm/m（轴颈全长） | 法兰端面跳动≤0.03mm |
设计制造要点
- 工艺控制：锻造比需≥3，确保流线沿曲轴轮廓分布；圆角滚压进量控制在0.2-0.4mm，滚压后表面硬度提升20%以上。
- 润滑设计：油孔位置偏离轴颈载荷区30°-45°，油孔出口倒圆R≥0.5mm，避免应力集中。
- 强化措施：对于高强化柴油机（平均有效压力＞2.0MPa），曲柄销内孔可采用氮化处理，进一步提升疲劳强度。
船舶曲轴结构设计需兼顾动力性、经济性与可靠性，随着柴油机向大功率、低排放发展，曲轴轻量化、高强度化及智能化监测（如嵌入式应力传感器）成为未来主要研究方向。
相关问答FAQs
Q1：船舶曲轴常见的失效形式有哪些？如何预防？
A：曲轴主要失效形式包括疲劳断裂（多发生于圆角或油孔处）、轴颈磨损（异常润滑导致）、腐蚀磨损（燃油硫分超标引起），预防措施包括：优化圆角过渡设计并实施滚压强化；确保润滑油清洁度（NAS≤8级）；控制燃油硫含量＜0.5%；定期检测轴颈硬度与尺寸变化。
Q2：如何判断曲轴需要进行修复或更换？
A：当出现以下情况时应考虑修复或更换：①主轴颈或曲柄销磨损量超过直径的0.5%；②圆角处出现裂纹（磁粉探伤检测）；③轴颈拉伤深度＞0.1mm且长度超过圆周1/4；④曲轴直线度误差＞0.1mm/m，轻微磨损可通过镀铬、磨削修复，严重损伤则需整体更换。
