图例明确符号含义，按系统（如冷却、润滑等）及流向，结合实物
熟悉管路图的基本符号与标识
-
常见符号含义：船舶管路图中，不同形状、线条的符号代表不同含义，如用粗实线表示主要管路，细实线表示分支管路；圆形符号通常代表阀门，三角形可能表示通海阀等，像“+” 形符号一般表示管路在该平面的交叉，“T” 形则表示三通管路。
-
介质流向标识：箭头是表示介质流向的关键标识，通过箭头方向能清晰知晓液体或气体在管路中的流动路径，比如从燃油储存舱流向发动机的燃油管路，箭头就指示了燃油的输送方向。
（图片来源网络，侵删） -
管路名称与编号：每条管路旁会有文字标注其名称，如 “海水总管”“燃油回油管” 等，同时伴有编号，便于准确识别和区分不同功能的管路，也方便在图纸查阅和实际施工中快速定位。
分析管路系统的组成与布局
-
系统分类：船舶管路系统包含多个子系统，如动力系统（包括燃油、润滑油管路等）、冷却系统、给排水系统、消防系统等，先明确图纸所涉及的是哪种系统，再进一步研究其内部管路结构，例如消防系统，有用于灭火的海水或消防水管路，连接着消防泵、消防栓等设备。
-
平面与立体结合：管路图往往包含平面图和剖面图等，平面图展示管路在船体水平方向的布置，剖面图则呈现垂直方向的布局以及管路之间的层次关系，要对照平面图和剖面图，想象管路在船体内的三维走向，比如在船舱内，从底层到上层甲板，某根排水管路是如何穿越不同舱室结构的。
-
设备连接关系：关注管路与各类设备的连接点，如泵、发电机、锅炉、油箱等，了解设备在管路系统中的作用以及管路如何为设备提供介质供应或进行排放回收，燃油输送泵的入口管路连接燃油储存舱，出口管路则将燃油输送到发动机的燃油喷射装置。

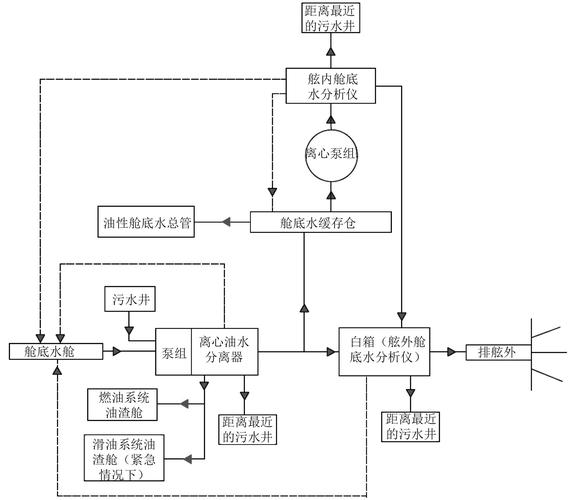

（图片来源网络，侵删）
理解管路的功能与工作原理
-
介质传输功能：根据管路的名称和连接的设备，判断其传输的介质是燃油、润滑油、淡水、海水、压缩空气还是其他特殊液体或气体，连接空压机与气动设备的管路，传输的就是压缩空气，为设备提供动力源。
-
压力与流量控制：观察管路上的压力表、流量计等附件，了解管路中介质的压力和流量情况，一些阀门的开度也会影响管路的流量，从而影响整个系统的运行状态，比如在冷却系统中，通过调节阀门开度控制冷却水的流量，以维持发动机的合适温度。
-
系统协同工作：船舶的各个管路系统并非独立运行，而是相互配合，冷却系统中的海水管路与淡水管路协同工作，海水用于冷却淡水，淡水再循环冷却发动机，明白这种协同关系有助于全面理解管路图以及船舶的整体运行机制。
遵循图纸的阅读顺序与细节
-
从整体到局部：先浏览整个管路图，了解大致的管路分布和主要系统架构，再深入到各个局部区域，详细查看特定管路的走向、连接和附属部件，先看船舶的动力区域有哪些主要的燃油和润滑油管路，再聚焦到某台发动机周围的细小管路分支。
（图片来源网络，侵删） -
按流程阅读：依据介质的传输流程或系统的工作流程来阅读管路图，比如对于燃油系统，从燃油的储存开始，依次查看燃油的抽取、过滤、输送、喷射等环节对应的管路连接，这样能更清晰地掌握管路的运行逻辑。
-
注意细节标注：图纸上的一些细节标注不容忽视，如管径尺寸、壁厚、管材材质等信息，这些对于管路的安装、维修以及强度计算等都非常重要，还要注意一些特殊的工艺要求或安装说明，确保在实际施工或维护中符合规范。
相关问题与解答
-
问题：在船舶管路图中，如何区分不同管径的管路？ 解答：在船舶管路图中，可通过多种方式区分不同管径的管路，一是直接查看管路旁标注的管径数值，一般会以毫米（mm）为单位明确标出，如 “DN50” 表示公称直径为 50 毫米的管路，二是根据管路在图纸中的相对粗细来判断，不过这种方法不够精确，只是辅助手段，三是部分图纸可能会采用不同粗细的线条来绘制不同管径的管路，较粗的线条通常表示较大管径的管路，但这种表示方法可能因图纸而异，需要结合图纸说明来准确判断。
-
问题：如果管路图上有多层平面图和剖面图，该如何快速找到目标管路？ 解答：利用图纸的目录或索引部分，了解各平面图和剖面图所代表的船体区域和层级关系，根据目标管路所属的系统或大致位置，确定其可能在的平面图或剖面图范围，如果目标管路是位于机舱底层的燃油管路，就先查找机舱底层的平面图和相关剖面图，在具体的图中，可按照管路的名称、编号或起点、终点等关键信息进行搜索，同时结合箭头指向的流向，
