船舶分段制造工艺是现代造船工业中的核心环节,它将整艘船舶的复杂结构分解为若干个独立的“分段”，在车间内完成预制、装配和焊接后再总合成整体，这种工艺方法有效改变了传统造船中“船台合拢”的作业模式，通过平行作业大幅提升了建造效率、改善了施工环境，并显著提高了船舶结构的精度和质量，船舶分段制造工艺涵盖了从设计深化、材料准备到加工装配、焊接检验等一系列系统性流程，其技术水平直接决定了船舶的建造成本、周期和使用性能。
在船舶分段制造的初期阶段,设计深化与生产准备是至关重要的基础环节，现代造船普遍采用三维建模技术（如Tribon、CADMATIC等），设计师在计算机中完成船舶的详细结构设计后，需将其合理划分为若干个分段，划分原则需综合考虑起重能力、车间作业空间、结构连续性和工艺合理性等因素，通常分为平面分段、曲面分段、立体分段和总段等类型，平面分段适用于船底、甲板等大面积平直结构，可采用流水线生产；曲面分段则适应船艏、船艉等复杂线型；立体分段和总段包含更多立体构件，合拢工作量相对减少，设计完成后，通过计算机辅助制造（CAM）系统生成数控切割代码、装配图纸和物料清单，确保后续加工的精确性和材料供应的及时性。
材料准备与加工是分段制造的前道工序,主要包括钢材预处理、号料、切割和成型等步骤，钢材预处理通常在专用流水线上完成，包括矫平（消除钢板轧制产生的变形）、除锈（通过抛丸或喷砂去除表面氧化皮）和底漆喷涂（防止钢板在加工过程中锈蚀），预处理后的钢材通过号料工序，将分段构件的形状和尺寸准确标记在钢板上，传统方法采用人工划线和样板号料，现代造船则普遍采用数控号料机或投影号料技术，效率与精度显著提升，切割工序根据构件形状和精度要求选择不同方法，对于平直构件多采用数控等离子切割或激光切割，对于复杂曲线则采用火焰切割或水切割，切割后的构件需去除边缘毛刺并进行坡口加工（如V型、X型坡口），以满足焊接要求，成型工序主要包括弯板、折弯和卷板等，对于船体外板等曲面构件，需通过三辊卷板机或液压机加工成设计要求的曲率，确保与理论型线一致。

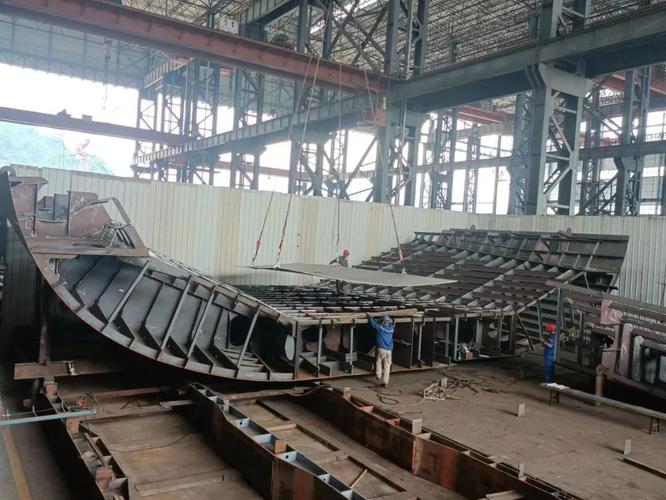

装配与焊接是分段制造的核心环节,直接决定了分段的结构强度和尺寸精度，装配过程是将加工好的零件按照图纸要求组合成分段，通常在专用胎架上进行，胎架是分段的“外骨骼”，其型线精度直接影响分段的装配质量，对于曲面分段，胎架需根据理论型线制作，并具备足够的刚性和稳定性，装配一般遵循“先主后次、先下后上”的原则，先安装主要构件（如内底板、外板、强框架等），再安装次要构件（如骨材、肘板等），装配过程中需大量使用定位焊和临时支撑，确保构件位置准确，现代造船多采用激光经纬仪和全站仪进行实时测量，控制装配偏差在允许范围内（通常为±2mm），焊接工序是装配的后续关键步骤，约占分段制造工作量的30%-40%，根据构件材质和厚度选择合适的焊接方法，常用的有CO2气体保护焊、埋弧焊、电渣焊以及激光焊等，对于平直结构（如平面分段），多采用门式焊接机器人或龙门焊机进行自动化焊接；对于复杂结构，则采用半自动焊或手工焊，焊接过程中需严格控制焊接参数（电流、电压、焊接速度）和焊接顺序，以减少焊接变形和残余应力，必要时采用反变形法、刚性固定法或预热/后热工艺控制变形。
焊接完成后,分段的检验与修整是保证质量的最后一道关卡，检验内容包括外观检查、尺寸测量和无损检测，外观检查主要观察焊缝是否存在裂纹、咬边、焊瘤等缺陷；尺寸测量则使用全站仪、水准仪等工具检测分段的长度、宽度、高度、对角线等尺寸偏差，确保满足船级社和船东的要求；无损检测常用方法包括超声波检测（UT）、射线检测（RT）、磁粉检测（MT）和渗透检测（PT），分别用于检测焊缝内部缺陷、表面缺陷等，对于超差的尺寸或焊接缺陷，需进行机械矫正（如液压机矫正、火焰矫正）或焊补修复，火焰矫正时需严格控制加热温度（一般不超过850℃）和冷却方式，避免材料性能下降，修整合格后的分段需进行二次除锈和涂装，完成底漆、中间漆和面漆的喷涂，涂装过程需严格控制环境温度、湿度和清洁度，确保漆膜厚度和附着力符合标准。
分段制造工艺的优化与自动化是现代造船业的发展方向,随着智能制造技术的兴起，数字化车间、物联网（IoT）和大数据分析被逐步应用于分段制造全过程，通过RFID技术追踪构件从材料到分段的全程信息；通过焊接机器人与视觉系统的集成实现自动寻位和焊接；通过数字孪生技术模拟分段制造过程，提前预测和解决潜在问题，模块化建造和绿色造船理念也推动了分段工艺的创新，如采用高效焊接材料减少烟尘排放，优化分段划分减少余料浪费等，这些技术的应用不仅提升了生产效率和产品质量，还降低了人工劳动强度和环境污染，使船舶分段制造向更高效、更智能、更绿色的方向发展。
相关问答FAQs：
Q1：船舶分段制造中如何控制焊接变形？
A：控制焊接变形是分段制造的技术难点，常用方法包括：①优化焊接顺序，采用对称焊、分段退焊等方式分散焊接应力；②采用反变形法，在装配时预先设置与焊接变形相反的补偿量；③使用刚性固定工装（如马板、支撑）限制构件变形；④对于厚板或高强钢焊接，采用预热（100-150℃）和后热（200-300℃）工艺，降低冷却速度；⑤选用合理的焊接参数（小电流、快速焊）减少热输入，通过有限元分析（FEA）模拟焊接变形趋势，可提前制定针对性控制方案。
Q2：船舶分段划分的原则是什么？
A：船舶分段划分需综合考虑以下原则：①结构合理性：分段接缝应选择在构件较少、应力较小的区域，避免切断主要强力构件（如纵桁、强肋骨）；②工艺可行性：分段的重量和尺寸需符合车间起重能力和运输条件，一般分段重量控制在200-500吨以内；③精度可控性：平面分段优先划分，减少曲面分段的装配难度；④经济性：在满足上述条件下，尽量减少分段数量，降低总合拢工作量；⑤建造周期：通过合理划分实现多工位平行作业，缩短船台周期，散货船的货舱区常采用“双层底+舷侧+甲板”的立体分段划分，以提高预装率。
