船舶电气生产设计是船舶建造过程中的关键环节,它将电气原理设计转化为可指导实际生产的详细图纸和技术文件，直接关系到船舶电气系统的安装质量、施工效率和运营安全性，这一工作以电气原理系统图、单线图等原始设计资料为依据，结合船厂的实际生产条件、工艺标准和规范要求，通过系统化、精细化的设计，为车间施工提供精准的作业指导。

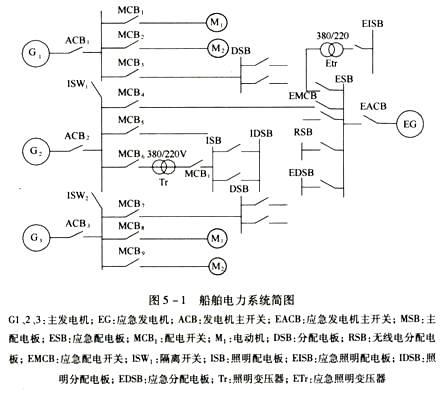

船舶电气生产设计的内容涵盖多个方面,首先是对电气设备的布置与安装设计，设计人员需根据船舶的功能需求和结构特点，确定各类电气设备（如发电机、配电板、电动机、控制箱、灯具等）在船上的具体位置，既要考虑设备操作的便利性、维护的可达性，又要满足重量分布、电磁兼容性等要求，主配电板通常布置在机舱内便于操作和观察的位置，而照明设备则需按照舱室用途和照明标准进行合理排布，确保各区域照度达标，需设计设备的安装支架、紧固件及减震措施，确保设备在船舶航行过程中的稳定性。
电气舾装件的布置与设计,这包括电缆托架、电缆贯穿件、电缆管、接线盒等辅助设施的规划，电缆托架的走向需避开高温、油污及机械损伤区域，并与其他管路系统协调，确保路径最短、弯头最少，以减少电缆敷设难度和材料损耗，电缆贯穿件的设计需满足船舶水密、防火等级要求，例如在甲板、舱壁等处需选用相应标准的填料函或密封接头，并明确其安装位置和规格，还需根据电缆的类型和数量，设计电缆的排列、绑扎和固定方式，确保电缆敷设整齐、固定牢固，避免因振动导致绝缘损坏。
电缆路径的规划是生产设计的核心内容之一,设计人员需利用三维建模软件（如Tribon、AVEVA Marine等），建立船舶结构的数字模型，并在模型中进行电缆敷设模拟，通过路径优化，确定每根电缆的走向、分支点和终端点，生成电缆表册和电缆敷设图，电缆表册需详细标注电缆的编号、型号规格、起点终点、长度、敷设路径等信息，为施工提供精确指导，在路径规划中，还需考虑电缆的弯曲半径、与其他管路的间距、以及不同系统电缆的隔离要求，例如电力电缆与控制电缆需分开敷设，以减少电磁干扰。
电气原理图的施工转化也是重要环节,设计人员需将原理图中的逻辑关系转化为具体的接线图和接线表，明确每个电气设备端子的连接关系、导线型号规格和颜色标识，对于复杂的控制系统，还需设计控制柜内部的元件布置图和接线图，确保接线正确、便于检修，还需根据施工要求，设计导线的标签、端子号牌等标识件，方便施工人员识别和接线。
生产设计的输出文件是车间施工的直接依据,主要包括电气设备布置图、电缆敷设图、电缆表册、接线图、安装工艺文件等，这些文件需严格按照船级社规范（如CCS、ABS、DNV等）和船厂标准编制，确保内容的准确性和完整性，随着数字化技术的发展，船舶电气生产设计越来越多地采用三维协同设计模式，各专业在同一数字模型中开展工作，有效避免了设计冲突，提高了设计质量和效率。
为了更直观地展示生产设计的主要输出文件及其作用,以下表格列举了常见文件类型及内容要点：
| 文件类型 | 内容要点 | 作用 |
|---|---|---|
| 电气设备布置图 | 设备位置、安装方式、支架结构、电缆进出口位置 | 指导设备安装和支架制作 |
| 电缆敷设图 | 电缆走向、托架路径、贯穿件位置、电缆绑扎要求 | 指导电缆敷设和舾装件安装 |
| 电缆表册 | 电缆编号、型号规格、长度、起点终点、敷设路径 | 提供电缆订货和敷设依据 |
| 接线图 | 设备端子号、连接导线型号规格、颜色标识、接线端子号 | 指导设备接线和线路检查 |
| 安装工艺文件 | 施工流程、质量标准、检验要求、安全措施 | 规范施工行为，确保质量与安全 |
船舶电气生产设计面临诸多挑战,如多专业协同复杂、设计修改频繁、精度要求高等，为应对这些挑战，设计人员需具备扎实的专业知识和丰富的实践经验，熟练运用设计软件，并加强与船体、轮机等专业的沟通协调，通过标准化设计、模块化设计等方法，可以提高设计效率和一致性，减少施工中的问题。
相关问答FAQs：
-
问：船舶电气生产设计中，如何确保电缆敷设路径的合理性？
答：首先需利用三维建模软件建立船舶结构模型，结合电缆的类型、数量及敷设要求，进行路径模拟和优化，路径规划应遵循“最短路径、最少弯头”原则，避开高温、油污及机械损伤区域，并与其他管路系统保持安全间距，需考虑电缆的弯曲半径、重量分布及施工便利性，通过多方案比较选择最优路径，并生成详细的电缆敷设图和表册，确保施工人员能够准确执行。

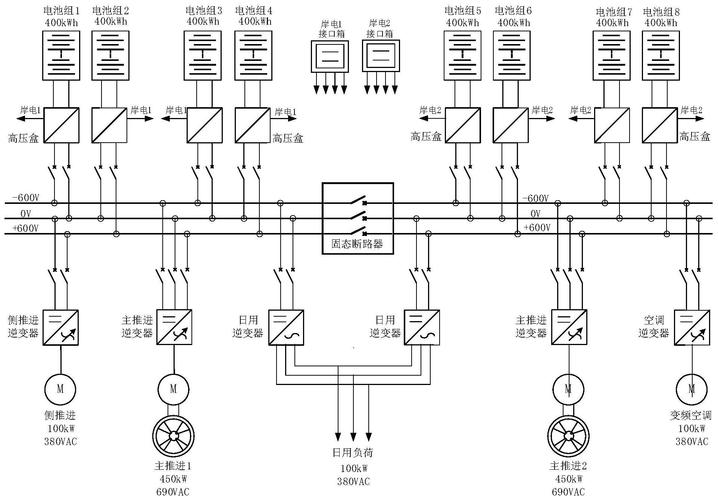

（图片来源网络，侵删） -
问：船舶电气生产设计中，如何处理不同专业之间的设计冲突？
答：采用三维协同设计模式是解决专业冲突的有效方法，各专业在同一数字模型中开展工作，实时共享设计数据，及时发现并解决船体、轮机、电气等专业之间的空间冲突，通过模型检查电气设备支架与船体结构的干涉情况，电缆托架与管路的交叉问题等，对于无法避免的冲突，需组织专业协调会，结合施工工艺和功能需求，制定合理的调整方案，确保设计方案的可行性和完整性。
