船舶涂装除锈等级是船舶建造与维修过程中的关键质量控制环节，直接关系到涂层的附着力、耐腐蚀性及使用寿命，进而影响船舶的结构安全和经济性，除锈等级的划分主要依据钢材表面的原始锈蚀程度、氧化皮去除情况以及残留污染物（如油污、旧漆层、盐分等）的清洁度，国际通用的标准为ISO 8501-1（涂装前钢材表面锈蚀等级和除锈等级），该标准通过视觉对比样本，将除锈等级分为喷射或抛射除锈（Sa等级）和手工或动力工具除锈（St等级）两大类，每一类又细分为不同等级，具体应用需根据船舶不同部位、腐蚀环境及涂层体系要求综合选择。

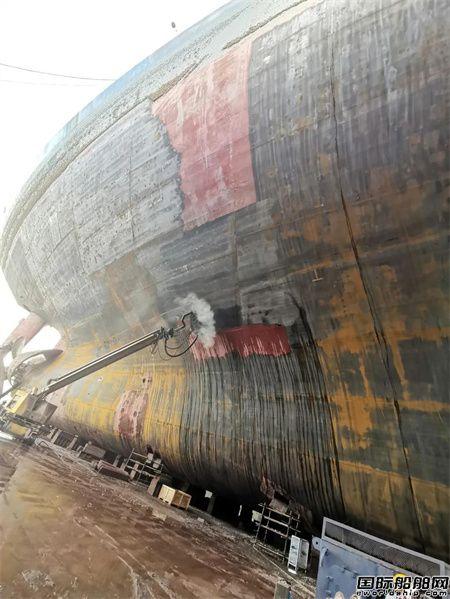

喷射或抛射除锈（Sa等级）是通过高速运动的磨料（如钢砂、钢丸、石榴砂等）冲击钢材表面，有效去除氧化皮、铁锈和旧漆层，获得清洁、粗糙的表面，是船舶涂装中优先推荐的除锈方式，Sa1级为轻度喷射除锈，表面应无可见油脂和污垢，且氧化皮、铁锈和旧漆层残留物不超过总面积的10%，适用于非关键部位或临时防护；Sa2级为彻底的喷射除锈，表面应无油脂、污垢、氧化皮和铁锈残留物，残留物不超过总面积的5%，表面均匀呈现金属光泽，是船舶水线以上部位、货舱等常规区域的常用等级；Sa2.5级为非常彻底的喷射除锈，表面应无油脂、污垢、氧化皮和铁锈残留物，残留物不超过总面积的3%，表面更为洁净，接近出白级，适用于船舶压载舱、油舱等高腐蚀环境区域；Sa3级为出白级喷射除锈，表面应完全无油脂、污垢、氧化皮和铁锈残留物，呈现均匀的金属光泽，适用于高要求涂层体系（如长效防腐涂层）或特殊部位（如舵叶、螺旋桨）。
手工或动力工具除锈（St等级）适用于难以进行喷射除锈的复杂部位（如焊缝、边角、狭窄空间），通过钢丝刷、砂纸、电动角磨机等工具去除锈蚀和污染物，St2级为彻底的手工除锈，表面应无油脂和污垢，氧化皮、铁锈和旧漆层残留物不超过总面积的10%，但表面较为粗糙，适用于临时修复或次要结构；St3级为非常彻底的手工除锈，表面应无油脂和污垢，氧化皮和铁锈残留物不超过总面积的5%，金属光泽更为明显，但对工人体力要求较高，效率较低。
除锈等级的选择需综合考虑船舶类型（如油船、散货船、集装箱船）、所处腐蚀环境（海水飞溅区、全浸区、大气区）、涂层设计寿命及施工条件，船舶压载舱因长期接触海水，要求达到Sa2.5级除锈，并配合高性能环氧涂层；而船体干舷部位因腐蚀相对较轻，可选用Sa2级除锈，除锈后表面粗糙度（通常以Rz表示）也是重要参数，需与涂层厚度匹配，以确保涂层附着力，一般喷射除锈的粗糙度控制在40-100μm之间。
除锈施工过程中，还需注意环境控制（如温度、湿度、露点）和表面清洁度检测，避免二次污染，除锈完成后应尽快进行涂装，间隔时间不宜超过4小时（在恶劣环境下需缩短至2小时内），否则需重新清理表面。
相关问答FAQs
Q1：船舶除锈等级是否越高越好？
A1：并非如此，除锈等级的选择需综合考虑成本、施工条件和腐蚀环境要求，过高的除锈等级（如Sa3级）会增加施工成本和时间，且在某些部位（如非结构次要构件）可能因涂层体系匹配不当而无法发挥效益，应根据船舶规范、涂层设计手册及实际腐蚀环境，选择经济合理的除锈等级，例如常规船体外部多采用Sa2级，而压载舱等高腐蚀区域才需Sa2.5级。
Q2：除锈后表面粗糙度对涂层性能有何影响？？
A2：表面粗糙度直接影响涂层的附着力，适当的粗糙度（如Rz 40-80μm）可增加涂层与钢材的机械咬合面积，提高附着力；但粗糙度过大（如超过100μm）易导致涂层厚度不均，或在波峰处出现针孔、过喷涂等问题，降低防腐性能；粗糙度过小（如低于40μm）则会降低涂层附着力，易发生脱落，需根据涂层类型（如厚浆型环氧涂层需较高粗糙度，而聚氨酯面漆需适中粗糙度）控制磨粒大小和喷射参数,确保粗糙度符合要求。
