船舶安装水位监测系统是一个涉及精密仪器、结构设计、电气连接和校准调试的系统工程，其目的是实时获取船舶吃水、舱室液位等关键数据，保障航行安全、优化运营效率，以下是详细的安装流程和关键要点：
前期准备阶段
-
需求分析与方案设计
根据船舶类型（如货船、油轮、集装箱船）和用途，确定水位监测的类型（船体吃水、压载水舱、燃油舱、货舱等）和精度要求，油轮需重点监测货舱和燃油舱的液位，而散货船则需关注多个压载水舱的平衡，方案设计需明确传感器的选型（雷达、超声波、压力或浮子式）、安装位置、数据传输方式及显示终端的布置。
（图片来源网络，侵删） -

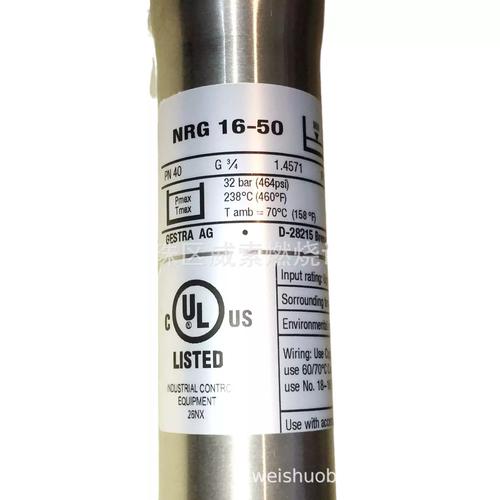

设备选型与检查
- 传感器类型：雷达传感器适用于恶劣环境（如油舱），精度高且不受泡沫影响；超声波传感器成本较低，但易受蒸汽和波浪干扰；压力式传感器通过测量液体静压力换算液位，适合密闭舱室。
- 材质兼容性：传感器探头需与舱内液体介质兼容（如海水、燃油、化学品），避免腐蚀。
- 认证要求：设备需满足船级社（如CCS、ABS、DNV）和IMO（国际海事组织）的相关标准，持有船用产品证书。
-
现场勘查与图纸确认
登船勘查安装位置，确保传感器安装区域无强电磁干扰、无剧烈振动，且便于后期维护，对照船舶结构图纸，标记开孔位置（如需穿透舱壁）和布线路径，避开管路、电缆及承重结构。
安装实施阶段
-
传感器安装
- 吃水传感器安装：通常安装在船艏、船舯、船艉的两侧干舷处，通过船体上的专用测深管或直接在船壳开孔安装，开孔需使用水密接头，确保密封性，安装时需保持传感器垂直，探头底部与船壳内表面平齐，避免杂物堆积影响测量。
- 舱室液位传感器安装：
- 顶部安装（雷达/超声波）：传感器固定在舱室顶部，下方无障碍物，探头距液面最大距离需符合量程要求，雷达传感器需避免舱内支架或管道的反射干扰。
- 侧壁安装（压力式）：传感器安装在舱底或侧壁低位，通过导压管与舱内液体连通，导压管需排尽空气并防止堵塞。
- 浮子式传感器：通过滑轮和钢索连接浮子，浮子随液位变化移动，带动传感器转轴，需确保钢索无卡滞、浮子活动无阻碍。
-
电气布线与连接
（图片来源网络，侵删）- 电缆选用船用阻燃屏蔽电缆,穿金属管或沿线槽敷设，避免与电力电缆平行布置以减少电磁干扰。
- 传感器与变送器/显示模块之间的接线需通过接线盒过渡，做好防水、防盐雾处理，接线端子需压接牢固，并套上号码管标识。
- 接地系统：传感器外壳和屏蔽层需可靠接地，接地电阻一般≤4Ω，确保信号稳定。
-
结构开孔与密封处理
若需在船体或舱壁开孔，需使用船级社认可的水密通舱件（如法兰、填料函），开孔后清理毛刺，涂抹密封胶（如硅酮密封胶），安装通舱件并紧固，进行0.6-1.0MPa的密封性试验，确保无渗漏。
调试与校准阶段
-
通电检查
接通电源后，检查传感器指示灯是否正常，显示终端能否通电，使用万用表测量电压和电流，确保在设备额定范围内。 -
空载与满载校准
- 吃水传感器：在船舶空载（空船状态）和满载（最大设计吃水）时，通过测深绳或激光测距仪实测船体吃水，与传感器显示值对比，调整零点和量程。
- 舱室液位传感器：
- 压力式传感器：在舱室空载时调零，注水至100%液位时调节满量程，确保线性度。
- 雷达/超声波传感器：输入舱室高度参数，通过软件设置盲区范围，用已知液位高度（如50%）验证测量偏差。
-
系统联动测试
将传感器信号接入船舶的机舱监控系统或报警系统，模拟液位异常（如超高位、超低位），测试报警功能和数据传输的实时性，压载水舱液位过高时，系统应自动触发声光报警并联动泵阀控制。
（图片来源网络，侵删）
验收与 documentation
-
性能测试
按照船级社规范进行测试，包括：- 精度测试：在全量程范围内选取5个测试点，误差需≤±1%FS（满量程）。
- 环境测试：模拟高湿、盐雾环境，检查设备腐蚀情况；振动测试验证安装牢固性。
-
文件提交
向船东和船级社提交安装报告、设备证书、校准记录、电路图及操作维护手册，完成系泊试验和航行试验的验收。
安装注意事项
- 环境适应性：传感器需具备IP67/IP68防护等级，适应船舶高盐、高湿环境。
- 维护便利性：安装位置需预留检修空间，如顶部安装传感器需设置检修平台。
- 冗余设计：关键舱室（如燃油舱）建议安装双传感器，互为备份。
常见水位传感器安装对比表
| 传感器类型 | 适用场景 | 优点 | 缺点 | 安装要点 |
|---|---|---|---|---|
| 雷达式 | 油舱、化学品舱 | 精度高（±3mm），抗干扰 | 成本高，需避免泡沫 | 顶部安装，避开障碍物 |
| 超声波式 | 压载水舱、淡水舱 | 成本低，安装简单 | 受蒸汽和波浪影响大 | 垂直安装，远离蒸汽源 |
| 压力式 | 密闭舱室 | 可测量密度变化 | 导压管易堵塞 | 低位安装，定期清理导压管 |
| 浮子式 | 开放式舱室 | 无需供电，可靠性高 | 机械部件易磨损 | 滑轮安装，保持钢索张力 |
相关问答FAQs
Q1: 船舶安装水位传感器后，如何定期维护以确保测量准确？
A: 定期维护包括：每月清洁传感器探头（去除盐分、海生物）；每季度检查导压管是否堵塞（压力式传感器）；每年校准零点和满量程，对比标准测深设备；同时检查电缆接头和密封件的老化情况，及时更换损坏部件。
Q2: 在安装雷达水位传感器时，如何避免舱内结构对测量的干扰？
A: 首先通过3D建模或现场勘查，确定舱内支架、管道等障碍物的位置，选择障碍物反射最小的安装点（如舱中央），安装时确保探头下方无障碍物，最小垂直距离应大于传感器盲区（通常为0.3-0.5m），若无法避开障碍物，可通过软件设置“虚假回波抑制”功能，屏蔽固定反射点的干扰信号。
