厚超过一定数值才需开坡口，一般对接焊缝，碳钢、低合金钢等，板厚大于等于6mm通常开坡口。
焊接领域,板厚超过一定数值开坡口是常见要求，这关乎焊接质量与结构强度，不同工况、标准下，具体板厚界限有别。

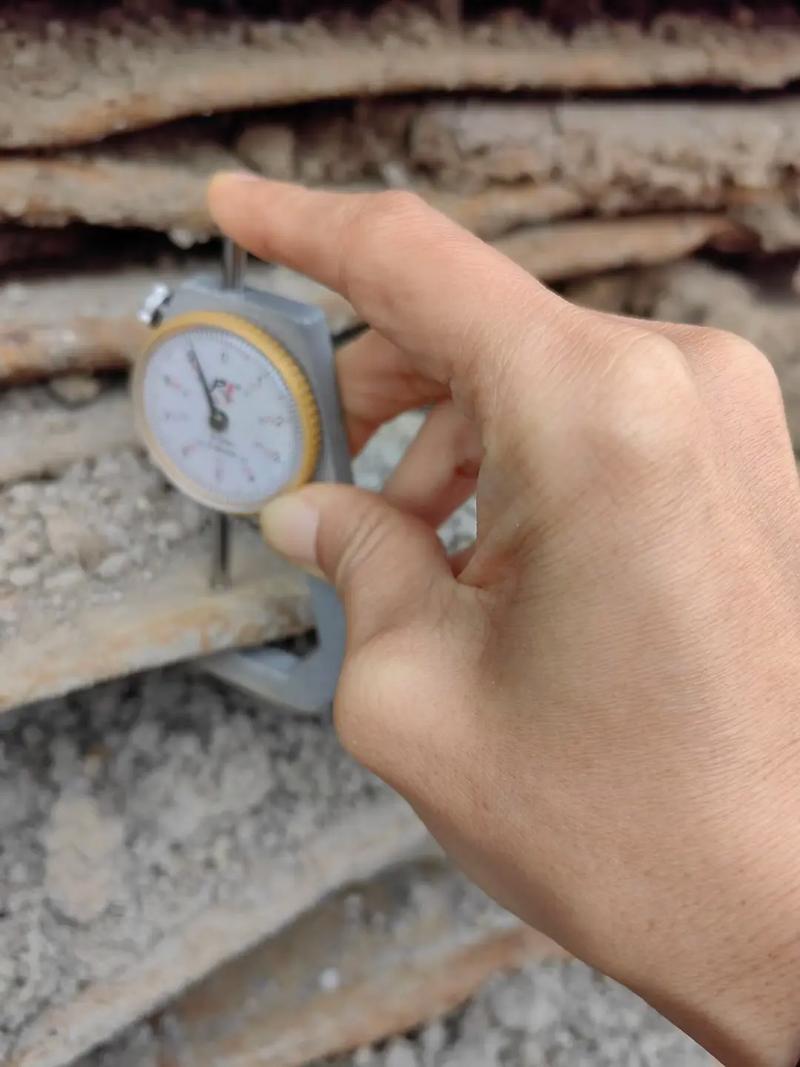

从通用焊接规范看,碳钢、低合金钢板材，手工电弧焊时，板厚超 12mm 常需开坡口，因板厚增大，焊缝根部易出现未熔合、夹渣等缺陷，开坡口能确保焊透，保证焊接接头性能，例如船舶制造中船体钢板拼接，板厚超此值开坡口，让焊缝成型良好，抵御海水腐蚀与海浪冲击。
埋弧自动焊用于厚板焊接,钢板厚度超 16mm 通常开坡口，该工艺焊接电流大、熔深大，但板太厚不开坡口，根部难熔透，像建筑钢结构中大跨度梁柱节点厚板焊接，开坡口保障节点承载力，契合工程力学要求。
不锈钢材质焊接,板厚超 10mm 倾向开坡口，不锈钢导热慢、热敏感高，厚板焊接易变形、晶间腐蚀，坡口助于控制热输入，均匀受热，化工设备不锈钢罐体焊接，精准坡口保证耐腐蚀性与密封性。

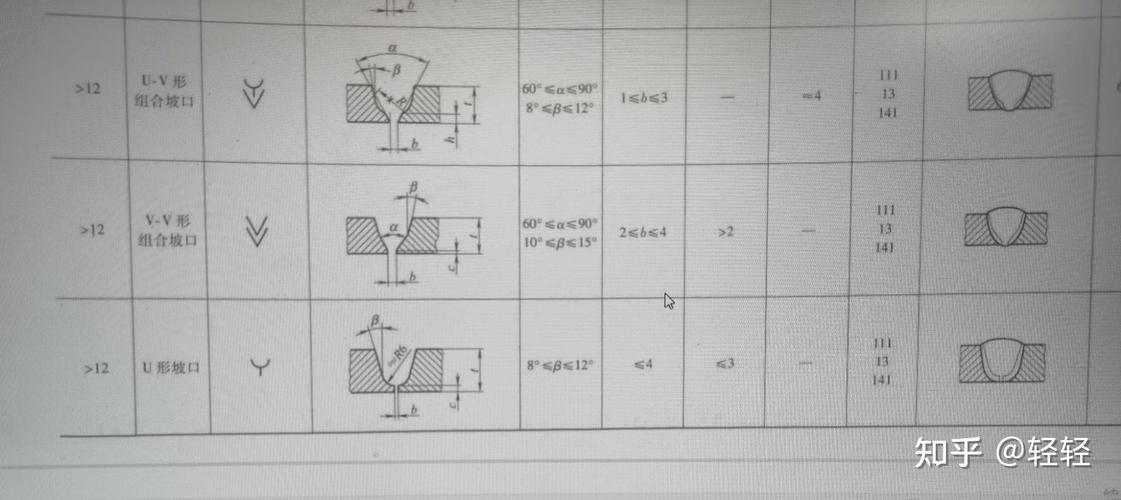

以下是不同材料、焊接方法下板厚与开坡口参考： |材料|焊接方法|开坡口板厚阈值（近似）| |----|----|----| |碳钢、低合金钢|手工电弧焊|12mm| |碳钢、低合金钢|埋弧自动焊|16mm| |不锈钢|手工电弧焊、气体保护焊|10mm|
实际是否开坡口还受接头形式、焊接位置影响，如全焊透的 T 形接头，板厚标准可适当放宽；立焊、仰焊位置，为防焊缝下垂、保证熔深，板厚接近阈值时就开坡口，重要结构、承受动载荷或腐蚀性环境构件，即使板厚略低于常规阈值，也会开坡口保质量。
板厚开坡口无固定值,依材料、工艺、结构要求综合判定，遵循相关标准规范，精准操作，获优质焊接接头。
FAQs： 问题 1：铝合金板材焊接时，板厚多少开坡口？ 解答：铝合金焊接时，一般板厚超过 8mm 就需要考虑开坡口，因为铝合金导热快、线膨胀系数大，厚板焊接时热应力大，易变形、出现气孔等缺陷，开坡口有助于焊透且减少焊接缺陷，不过具体还要结合焊接工艺和结构要求，如采用氦弧焊等高精度工艺，对坡口要求会更细致。 问题 2：薄板焊接不开坡口的话，怎样保证质量？ 解答：薄板焊接不开坡口时，首先要选合适焊接参数，如较小电流、快速焊接速度，防止烧穿，要保证焊件清洁，无油污、氧化膜等杂质，以免产生气孔、未融合等缺陷，还可以采用定位焊固定焊件相对位置，减少焊接变形，并且使用合适的焊接顺序，如对称焊等，让焊缝均匀受热，
