CAD船舶格子线是船舶设计与建造过程中不可或缺的重要辅助工具,它通过在计算机辅助设计软件中绘制一系列规律排列的参考线，为船体线型定义、结构布置、设备定位等提供精确的基准和参考框架，在现代船舶工程中，从初步设计阶段的型线图绘制，到详细设计中的结构构件定位，再到生产设计时的分段划分与装配，CAD船舶格子线都发挥着基础性的支撑作用，其准确性和规范性直接影响到船舶设计的质量和建造的效率。
船舶格子线的核心功能在于建立统一的坐标参照体系,在船舶设计中，船体是一个复杂的空间曲面，不同部位的三维坐标需要通过标准化的网格系统进行定义和传递，CAD软件中的格子线通常由三个基准平面构成：基线（Baseline）、中线（Centerline）和站线（Station Line），基线是船体的水平基准面，所有垂直方向的尺寸均以基线为参考；中线是船体的纵向对称平面，用于定义船体的左右对称结构；站线则是沿船长方向等距或按特定规律分布的横向剖面线，通常将船长分为10个或20个理论站号，每个站号对应一个特定的横剖面位置，这三种基准线相互垂直，构成了三维空间中的直角坐标系，为船体曲线上任何一点的位置提供了唯一的坐标定义。
在实际应用中,CAD船舶格子线的绘制需要遵循严格的规范和标准，以站线为例，其站距的确定需根据船舶类型和长度比例进行优化，一般对于货船、油船等常规船舶，站距可取船长的1/10，而对于高速船或特殊船型，可能需要采用不等距站线布置，以在船体曲率变化较大的区域（如艏艉部分）增加站线密度，提高线型定义的精度，水线（Waterline）是另一组重要的格子线，它表示船体与不同吃水水平面的交线，通常包括设计水线（Load Waterline）、满载水线、轻载水线等，水线间距根据船舶的装载需求和干航要求确定，还有纵剖线（Buttock Line），即沿船体纵向垂直平面与船体表面的交线，主要用于定义船体的侧面轮廓和甲板边线的形状，这三组曲线（站线、水线、纵剖线）相互交织，形成了覆盖船体表面的三维网格，是船体型线图的基础组成部分。
CAD软件为船舶格子线的绘制和管理提供了强大的功能支持,以AutoCAD、TRIBON、AVEVA Marine等专业船舶设计软件为例，它们内置了专门的船舶模块，可以快速生成符合标准的格子线系统，在TRIBON中，用户可以通过定义船长、船宽、型深等主尺度参数，自动生成理论站线、水线和纵剖线，并支持对网格密度、线型样式、标注方式等进行自定义设置，软件还提供了网格捕捉功能，设计师在绘制船体曲线时，可以将光标吸附到最近的网格交点上，从而确保曲线定义的精确性，对于复杂的曲面船型，如高速船的深V型船体或豪华邮轮的艏部球鼻，还可以通过增加辅助格子线（如斜剖线、转圆线等）来提高线型控制的精度，CAD软件的参数化设计功能使得格子线系统的修改变得非常便捷，当船舶主尺度或线型方案调整时，只需更新相关参数，整个网格系统将自动重新生成，大大提高了设计效率。

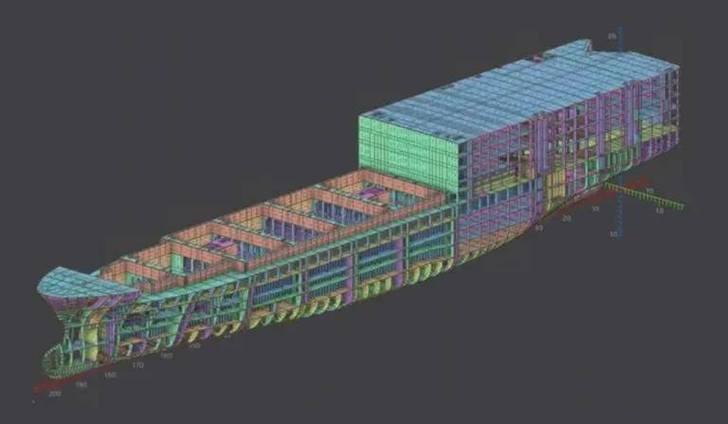

在船舶结构设计中,CAD格子线的作用同样不可忽视，船体结构构件如纵骨、横梁、肋板、舱壁等的定位，都需要以格子线为基准进行精确布置，外板板缝的排列需要尽量与站线或水线平行，以减少加工难度；纵向构件的位置通常沿着水线或纵剖线布置，以保证结构的连续性和强度；横向构件如肋板则需垂直于基线，并与站线对齐，在三维建模环境中，格子线可以作为辅助几何体直接参与结构构件的生成过程，例如通过沿格子线路径拉伸、扫掠等操作，快速创建复杂的结构形状，格子线还用于定义船体分段划分的边界，特别是对于大型船舶，通常按照站线或水线位置将船体划分为若干个分段，每个分段在船厂内分别预制，然后再合拢成完整的船体，分段接缝的位置需要与格子线重合或保持平行，以确保分段对接时的精度和装配质量。
在船舶建造阶段,CAD格子线通过数字化手段转化为实际的物理参考标记，传统的建造方法需要在钢板和胎架上手工绘制格子线，不仅效率低，而且精度难以保证，通过数控下料设备，可以直接将CAD中的格子线数据传输到等离子切割机、激光切割机或水切割机上，实现钢板的精确下料，对于分段装配，则可以通过全站仪、激光跟踪仪等测量设备，将CAD中的格子线坐标点投射到胎架或装配平台上，作为定位基准，这种数字化建造方式不仅大幅提高了施工精度，还减少了人工误差，缩短了建造周期，特别是在精度要求较高的船舶类型，如液化天然气（LNG）船、航空母舰等，CAD格子线的精确应用对于保证船体线型和结构尺寸的符合性至关重要。
为了确保CAD船舶格子线的规范性和统一性,国际国内船舶行业制定了一系列标准，中国船级社（CCS）的《钢质海船入级规范》中明确规定了船舶型线图的绘制方法和格子线的设置要求；国际海事组织（IMO）的相关公约也对船舶主尺度的定义和标注方式进行了统一规范，这些标准涵盖了格子线的线型宽度、颜色、标注格式、坐标系统等多个方面，确保了不同设计单位、不同船厂之间的图纸和数据的兼容性，在实际工作中，设计师需要严格按照标准要求绘制格子线，并在图纸的标题栏中注明所采用的标准编号和坐标系类型，以便后续的建造和检验工作能够顺利开展。
CAD船舶格子线的发展也随着船舶设计技术的进步而不断演进,早期船舶设计主要依赖二维CAD软件绘制格子线，其表达方式较为简单，难以满足复杂船型的设计需求，随着三维建模技术的普及，现代船舶设计软件已经实现了格子线的三维可视化，设计师可以在三维环境中直接观察和调整网格与船体曲面的关系，基于BIM（建筑信息模型）技术的船舶设计平台，将格子线与船舶的各类信息（如材料、重量、工艺等）相关联，形成了智能化的网格系统，当鼠标悬停在某个网格交点上时，可以显示该位置的坐标值、板厚、构件类型等详细信息，为设计优化和工程管理提供了数据支持，随着人工智能和虚拟现实技术的发展，CAD船舶格子线有望实现更智能的生成和更直观的交互，进一步推动船舶设计向数字化、智能化方向转型。
相关问答FAQs：
-
问：CAD船舶格子线中的站线、水线和纵剖线分别有什么作用，它们之间有什么关系？
答：站线是沿船长方向分布的横向剖面线，主要用于定义船体不同位置的横截面形状，是确定船体宽度和型深变化的基础；水线是沿船宽方向分布的水平线，用于表示船体在不同吃水状态下的轮廓，是确定船体浮性和稳性的关键；纵剖线是沿船高方向分布的纵向垂直平面与船体表面的交线，主要用于定义船体的侧面轮廓和甲板形状，这三组曲线相互垂直，共同构成了船体表面的三维网格，其中站线与水线的交点确定了船体曲线上点的横向和纵向坐标，站线与纵剖线的交点确定了纵向和垂直坐标，水线与纵剖线的交点确定了横向和垂直坐标，三者结合可以唯一确定船体表面上任意一点的空间位置。
（图片来源网络，侵删） -
问：在绘制CAD船舶格子线时，如何确定合理的站线密度和水线间距？
答：站线密度的确定主要根据船体曲率的变化程度，在船体中部（曲率变化平缓区域），站距可取较大值，通常为船长的1/10或1/20；在船体艏艉部分（曲率变化剧烈区域），需要适当加密站线，可采用不等距布置，如艏艉各增加2-3个站线，或采用二次分站法（如将1个站距细分为2-3个辅助站），水线间距的确定则需考虑船舶的装载需求和线型精度要求，一般从基线到设计水线之间布置5-10条水线，水线间距可相等或根据吃水比例调整；设计水线以上区域，水线间距可适当增大，因为该区域对船舶航行性能影响较小，具体设置时还需参考船舶类型和设计规范，如高速船需增加水线密度以精确控制线型，而散货船等常规船舶可适当简化。
