最核心的焊接方法
埋弧焊
这是造船厂应用最广泛、产量最高的焊接方法，被誉为造船的“主力军”。
- 原理：电弧在一层颗粒状的焊剂层下燃烧，焊丝自动送进，焊剂隔绝空气，对电弧有保护作用，同时焊剂熔化后形成熔渣覆盖在焊缝表面。
- 应用场景：
- 平面拼接：船体钢板（如船底板、甲板、舱壁板）的大面积拼接。
- 纵向/横向大缝焊接：船体分段之间的对接焊缝，长度可达数十米。
- 角焊缝：如船体外板与内部骨架（肋骨、纵骨）的连接。
- 优点：
- 效率极高：可使用大电流，焊接速度快，熔深大，适合厚板焊接。
- 焊缝质量好：焊缝成形美观，缺陷少，机械性能稳定。
- 劳动条件好：自动化程度高，烟尘少，工人劳动强度低。
- 成本低：焊丝和焊剂价格相对便宜。
- 缺点：
- 灵活性差：只能用于平焊或船形位置的焊接，无法用于立焊、仰焊等复杂位置。
- 设备复杂：需要专用的焊接小车或龙门架。
熔化极气体保护焊
这是造船厂中应用第二广泛的方法，尤其在半自动和自动化焊接中占据主导地位。
（图片来源网络，侵删）
- 原理：使用连续送进的焊丝作为电极和填充金属，电弧在焊丝和母材之间燃烧，并使用惰性或活性气体（如CO₂、Ar+CO₂混合气）来保护熔池和电弧。
- 主要分支：
- CO₂ 焊：成本最低，电弧穿透力强，但飞溅较大，焊缝成形稍差，常用于对质量要求不是最高的角焊缝和打底焊。
- MAG 焊：使用活性气体（如Ar+CO₂），电弧稳定，飞溅小，焊缝成形美观，综合性能好，是目前应用最广泛的GMAW方法。
- 应用场景：
- 各种位置的焊接：通过焊工手持焊枪或机器人，可以实现平、立、横、仰全位置焊接。
- 结构复杂处：船体内部结构、管路、舾装件等难以实现自动化的地方。
- 打底和盖面：在埋弧焊前进行打底焊，或在后处理时进行盖面焊。
- 机器人焊接：由于其灵活性和高质量，非常适合焊接机器人，用于批量焊接标准化的结构。
- 优点：
- 灵活性高：全位置焊接，适应性强。
- 焊接质量好：焊缝清晰，易于控制。
- 自动化潜力大：非常适合与机器人集成，实现自动化生产。
- 缺点：
- 效率相对较低：相比埋弧焊，焊接速度较慢。
- 受风影响大：室外作业时需要防风措施。
- 成本较高：保护气和焊丝成本高于埋弧焊的焊剂。
重要及辅助焊接方法
焊条电弧焊
这是最传统、最灵活的焊接方法，尽管自动化程度低，但在造船厂中仍有不可替代的作用。
- 原理：使用涂有药皮的焊条，手工操作，在焊条和母材之间引燃电弧进行焊接，药皮在燃烧时产生气体和熔渣，保护熔池。
- 应用场景：
- 现场安装和维修：大型分段合拢后，最后的连接、修补、定位焊。
- 狭窄空间和高难度位置：无法使用半自动焊枪或机器人的角落。
- 点固焊：在正式焊接前，用焊条进行临时固定。
- 优点：
- 灵活性极高：几乎不受焊接位置和空间限制。
- 设备简单：焊机便宜，携带方便。
- 适应性强：可焊接几乎所有金属，对焊前清理要求不高。
- 缺点：
- 效率极低：依赖焊工手工操作，劳动强度大，生产效率最低。
- 质量不稳定：焊缝质量高度依赖焊工的技术水平。
- 成本高：焊条价格昂贵，且会产生大量焊渣和烟尘。
药芯焊丝电弧焊
可以看作是焊条电弧焊和熔化极气体保护焊的结合体。
- 原理：使用管状焊丝，内部填充有药粉，焊接时，药粉熔化产生保护气体和熔渣，保护熔池。
- 应用场景：
- 全位置焊接：尤其擅长立焊和仰焊，焊缝成形优良。
- 高强度钢和耐腐蚀钢焊接：通过调整药芯成分，可以方便地焊接不同种类的钢材。
- 管道和角焊缝：在船舶管路系统和部分结构焊接中应用广泛。
- 优点：
- 效率高：连续送丝，比焊条电弧焊快得多。
- 焊缝质量好：焊缝韧性和抗裂性优于实心焊丝GMAW。
- 适应性强：全位置焊接性能优异。
- 缺点：
- 成本高：焊丝价格昂贵。
- 会产生烟尘：药芯燃烧会产生大量烟尘，需要良好的通风。
激光-电弧复合焊
这是代表未来发展方向的高效焊接技术，在现代化大型船厂（如沪东中华、大连船舶等）中已开始应用。
- 原理：将高能量的激光束与电弧（通常是MAG焊）相结合，共同作用于焊接区域，激光形成“小孔效应”，实现深熔焊；电弧则填充焊缝，并提高稳定性和搭桥能力。
- 应用场景：
- 超厚板对接：用于船体中关键的高强度、超厚钢板（如船用止裂钢）的拼接。
- 高速焊接：实现比传统方法快数倍的焊接速度。
- 优点：
- 效率极高：焊接速度是传统方法的3-5倍。
- 热输入低：焊接变形小，精度高。
- 质量优异：焊缝深宽比大，缺陷少。
- 缺点：
- 设备极其昂贵：投资成本非常高。
- 技术要求高：对设备调试和操作人员技能要求极高。
其他焊接与切割方法

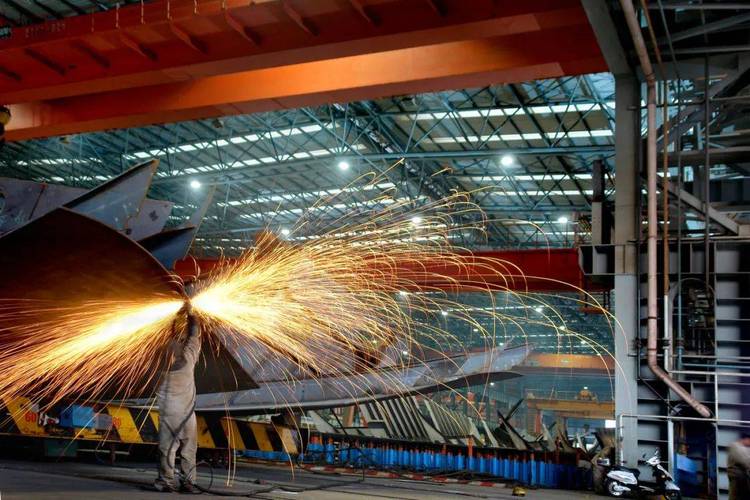

等离子弧切割
主要用于下料和坡口加工，是造船厂钢板预处理的关键工序。
（图片来源网络，侵删）
- 原理：利用高温等离子弧将金属局部熔化并吹走，实现切割。
- 优点：可切割所有导电金属（包括不锈钢、铝），速度快，切口质量好，热影响区小。
- 应用：切割船体钢板、型材，以及焊接前加工坡口。
电渣焊
用于焊接特厚截面的工件，如船用大型柴油机机座、厚壁压力容器等，在现代造船中应用相对较少，但在特定重型结构中仍有使用。
总结与对比
| 焊接方法 | 主要应用场景 | 优点 | 缺点 | 在造船中的地位 |
|---|---|---|---|---|
| 埋弧焊 | 大平面拼接、长直焊缝、厚板 | 效率最高、质量好、成本低 | 灵活性差，仅限平焊/船形焊 | 主力军，用于主体结构建造 |
| 熔化极气保焊 | 全位置焊接、复杂结构、机器人焊接 | 灵活、质量好、自动化潜力大 | 效率低于SAW，受风影响 | 核心方法，应用范围极广 |
| 焊条电弧焊 | 现场安装、修补、定位焊、狭窄空间 | 灵活性最高、设备简单 | 效率极低、质量不稳定、成本高 | 辅助/备用，用于无法自动化的地方 |
| 药芯焊丝焊 | 全位置焊接、高强钢/耐蚀钢、管道 | 全位置性能好、焊缝韧性强 | 成本高、烟尘大 | 重要补充，用于特殊材料和位置 |
| 激光-电弧焊 | 超厚板、高精度、高速焊接 | 效率极高、变形小、质量好 | 设备昂贵、技术要求高 | 前沿技术，用于高端和高效生产 |
现代造船厂的焊接是一个以埋弧焊和熔化极气保焊为两大支柱，辅以焊条电弧焊和药芯焊丝焊，并逐步引入激光等先进技术的综合性体系，其总趋势是自动化、高效化和智能化，以应对日益增长的船舶尺寸、质量和交付周期要求。
