核心变化：动力系统革命是根本驱动力
传统船舶的“心脏”是机舱，内燃机（柴油机、燃气轮机）及其庞大的辅助系统占据核心地位，而新能源船舶的“心脏”发生了变化,这直接重塑了整个船舶的舱室布局。
-

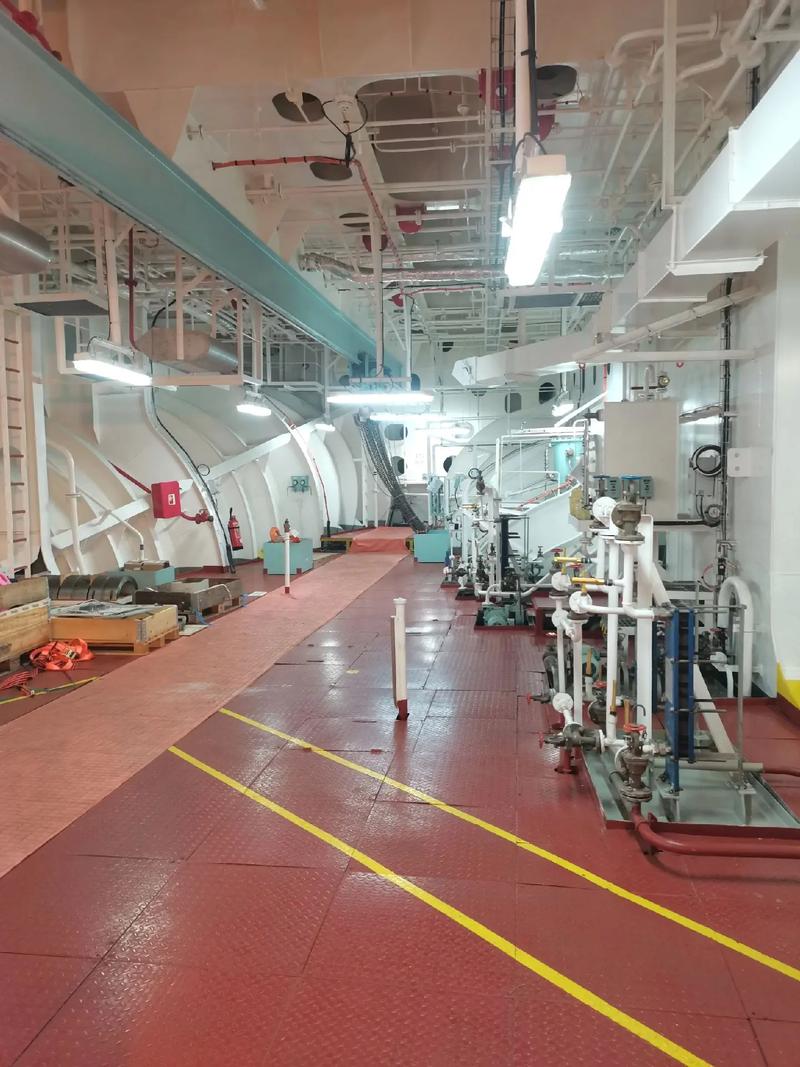

传统动力核心： 机舱
（图片来源网络，侵删）- 设备： 主发动机、发电机、燃油舱、滑油系统、冷却水系统、废气锅炉等。
- 特点： 噪音大、振动强、高温、有火灾和爆炸风险,需要大量空间和复杂的管路系统。
-
新能源动力核心： 动力电池舱、燃料电池舱、电力推进系统
- 核心设备： 动力电池组、燃料电池堆、大功率直流/交流配电板、电力推进电机（如吊舱推进器）。
- 特点： 静音、振动小、结构紧凑、但带来了新的安全风险（如电池热失控）和对环境（温度、湿度）的极高要求。
这种变化使得传统机舱的地位被削弱甚至消失，取而代之的是一系列新的、功能高度集中的“舱室”。
新能源船舶的主要舱室类型
新能源船舶的舱室布局根据其采用的具体技术路线（纯电动、燃料电池、混合动力等）而有所不同,但通常会包含以下几类关键舱室：
动力电池舱 / 电池间
这是纯电动和大部分混合动力船舶的“油箱”,是全船最重要的舱室之一。
（图片来源网络，侵删）
- 功能： 储存为全船提供电能的大容量动力电池组。
- 设计特点与挑战：
- 安全性第一： 这是设计的重中之重，必须具备极强的防火、防爆能力，通常采用：
- 气密性设计： 防止外部可燃气体进入,也防止电池热失控产生的有毒气体和烟雾扩散。
- 严格的温湿度控制： 配备高效的空调和通风系统，将电池工作环境控制在最佳温度区间（如20-35℃）,以延长寿命和保证安全。
- 气体探测与灭火系统： 部署高灵敏度的可燃气体、氢气（如果使用）和烟雾探测器，并配备能够扑灭锂电池火灾的专用灭火系统（如水喷淋、细水雾、气体灭火等），重点在于降温而非隔绝氧气。
- 结构防护： 坚固的舱壁和地板,防止因碰撞或搁浅导致电池包物理损坏。
- 重量分布： 电池组非常重，其布局必须经过精确计算，以优化船舶的重心,保证稳性。
- 模块化设计： 电池架常采用模块化设计，便于安装、维护和未来的升级扩容。
- 人机工程： 维修通道和操作空间需考虑安全性,通常设有远程监控和隔离操作设施。
- 安全性第一： 这是设计的重中之重，必须具备极强的防火、防爆能力，通常采用：
燃料电池舱
主要应用于燃料电池动力船舶或作为混合动力的补充。
- 功能： 安装燃料电池电堆及其辅助系统，将燃料（如氢气、甲醇）的化学能转化为电能。
- 设计特点与挑战：
- 燃料安全： 根据燃料类型（氢气、甲醇等）进行专门设计，氢气舱需要极高的气密性、通风和泄漏检测,以防止氢气积聚爆炸。
- 热管理： 燃料电池发电会产生大量废热，需要高效的冷却系统来回收利用（如用于供暖或驱动吸收式制冷）或安全排放。
- 辅助系统集成： 需要为燃料处理、空气供应、加湿/除湿、水/热管理等辅助系统提供充足空间。
- 与电池舱协同： 在混合动力系统中，燃料电池通常作为“增程器”或“基础负荷”电源，与电池舱协同工作,舱室布局需考虑两者间的电力连接。
电力推进舱
传统船舶的推进轴系非常长，占据大量纵向空间，电力推进则将动力源与推进器分离,实现了布局的巨大灵活性。
- 功能： 安装电力推进电机、变频器、控制单元等。
- 设计特点与挑战：
- 布局灵活： 电机可以与螺旋桨直接集成（如吊舱推进器），省去了长长的传动轴系，节省了宝贵的船内空间，这使得可以将电机舱室布置在船尾、船底甚至船侧的任何合适位置。
- 安静性： 电力推进本身噪音极低，舱室隔音要求相对较低，提升了船舶舒适性和隐蔽性（如军用、科考船）。
- 冷却与散热： 大功率变频器和电机工作时会产生大量热量，需要高效的冷却系统（如中央冷却系统）。
- 振动控制： 虽然振动小，但大功率电机仍需良好的减振基座,以传递振动到船体结构。
充电/加注舱室
这是新能源船舶特有的“加油站”舱室。
- 功能： 进行岸电充电、氢气/甲醇等燃料的加注操作。
- 设计特点与挑战：
- 接口安全： 充电口和加注口的设计必须确保连接牢固、密封可靠,并有互锁和紧急切断功能。
- 操作空间： 需要足够的空间供操作人员安全、便捷地完成连接和加注/充电作业。
- 通风与防爆： 尤其是在加注易燃燃料时,该区域需要强制通风和防爆电气设备。
中央控制室 / 综合电力管理系统舱室
传统船舶的机舱集控室依然存在,但其功能和内涵已发生根本变化。
（图片来源网络，侵删）
- 功能： 集中监控和管理全船的电力系统、电池状态、燃料电池状态、推进系统以及各种辅助设备。
- 设计特点与挑战：
- 信息化与智能化： 控制台是船舶的“大脑”，配备大型触摸屏、数据可视化界面，实时显示电池SOC（荷电状态）、温度、电流、电压、燃料余量等关键信息。
- 能量管理策略： 核心功能是执行能量管理策略，智能调度不同电源（电池、燃料电池、岸电）的输出，优化能效，确保船舶在各种工况下安全、经济运行。
- 远程监控与诊断： 支持岸基团队远程监控船舶状态和进行故障诊断，是实现“智能船舶”的关键。
其他辅助舱室
- 变压器室/配电板室： 将电池/燃料电池输出的直流电或特定频率的交流电，转换成船舶电网所需的电压和频率，并分配给各用电设备，此区域安全等级高,需有围护结构。
- 储能热管理系统舱室： 集中布置电池和燃料电池所需的空调、冷却水泵、热交换器等设备,空间布局需考虑管路最优化和维护便利性。
设计挑战与未来趋势
主要挑战：
- 安全性与法规： 锂电池、氢气等新技术的安全规范仍在不断完善中，设计师需要在遵循现有法规的基础上，采用更严格、更先进的设计标准。
- 空间与重量的平衡： 电池能量密度远低于燃油，导致电池舱体积和重量巨大，对船舶的总体布置、结构强度和稳性设计提出了极高要求。
- 热管理复杂性： 电池和燃料电池都需要精确的温度控制，这增加了空调、冷却等辅助系统的复杂性和能耗。
- 初始成本： 新能源船舶的建造成本远高于传统船舶,舱室内的专用设备和系统是成本的重要组成部分。
未来趋势：
- 高度集成化与模块化： 将电池、热管理、电力电子等高度集成到一个标准化的“动力电池模块”或“燃料电池模块”中，像搭积木一样安装到船上,简化设计和建造。
- 智能化与自动化： AI驱动的能量管理系统将更加智能，能预测航行路线、海况和天气，动态优化能源分配,舱室内的维护也将更多依赖机器人或远程操作。
- 多功能空间利用： 由于机舱空间大幅缩小，未来船舶的“机舱”区域可能被改造为多功能空间，如货物存储区、生活区、或作为未来新技术的预留空间。
- 新材料应用： 采用更轻、更强的复合材料来制造电池箱体和舱室围壁，以减轻重量,提高有效载荷。
新能源船舶的舱室设计，是从一个以“燃烧”为核心的“动力堡垒”，向一个以“储存”和“转换”为核心的“智能能源中心”的转变，其核心在于安全、高效、智能，设计师需要重新审视每一个舱室的定位、功能和布局，以适应电力化、清洁化这一不可逆转的航运业发展趋势。
