下面我将从核心目标、基本原则、工作流程、关键考虑因素、常用工具以及典型挑战六个方面，为您详细解析船舶管系布置规划。
核心目标
管系布置规划不是简单地“画线”，而是要实现以下多重目标的平衡：
（图片来源网络，侵删）
- 功能性: 确保管系能正确、高效地输送介质（燃油、滑油、压载水、冷却水、空气、蒸汽等），满足船舶所有工况下的运行要求。
- 安全性: 这是最高优先级，必须杜绝管系泄漏、碰撞、高温高压等危险，符合船级社规范、国际公约（如SOLAS, MARPOL）和船旗国法规。
- 可维护性与可修理性: 为未来的检查、清洁、修理和更换留出足够的空间和通道，这是降低船舶全生命周期成本的关键。
- 经济性: 在满足安全和功能的前提下，优化管线路径，减少弯头、三通等管件数量，缩短管路总长度，从而降低材料成本、安装工时和重量。
- 工艺性与施工便利性: 布置方案要便于工厂预制和现场安装，减少高空作业和狭小空间内的施工难度。
- 结构完整性: 管路的支撑和固定必须合理，避免因振动、热胀冷缩等对船体结构造成过大应力或疲劳损伤。
基本原则
在规划过程中,需要遵循一系列基本原则来指导决策：
-
安全第一原则:
- 安全隔离: 燃油管路与电缆、热油管路等高温源保持安全距离。
- 泄漏防护: 燃油、滑油等易燃易介质的管路应布置在不易被碰撞或损坏的区域，或设置泄漏收集盘。
- 防火分隔: 贯穿防火舱壁的管路必须使用认可的贯穿件（如防火套管）。
-
区域与系统原则:
- 系统集中: 同一系统的管路尽量集中布置，便于管理和维护。
- 区域划分: 按功能区域（机舱、货舱、居住区、甲板等）进行规划，避免不同系统的管路在空间上过度交叉。
-
平行与垂直原则:
（图片来源网络，侵删）- 平行敷设: 大口径管路、高压管路、需要保温的管路应尽量平行敷设，便于统一支撑和美化。
- 垂直交叉: 不同系统的管路在交叉时，通常应使其中一根管路从另一根的上方或下方通过，而不是在同一高度上交叉，这为后续的安装和检修提供了操作空间。
-
最短路径原则:
在满足所有约束条件（如结构、设备、其他管路）的前提下，管路应尽量走直线，减少不必要的弯曲，以降低成本、压力损失和重量。
-
可及性原则:
- 操作空间: 阀门、盲板、过滤器、仪表等附件周围必须留有足够的操作和维修空间（通常不小于450mm）。
- 检查通道: 为管路、阀门、设备等设置清晰的检查通道，避免“死角”。
-
热补偿原则:
（图片来源网络，侵删）- 对于热胀冷缩显著的管路（如蒸汽、排气管），必须进行热应力计算，并合理设置膨胀节 或利用管路的自然弯曲进行补偿，避免对设备接口和船体结构造成过大推力。
-
排水与放气原则:
- 所有水平敷设的管路应设有不小于1:100的坡度，以便在系统停用时能完全排空介质。
- 在管路的最高点设置自动排气阀,在最低点设置泄放阀。
工作流程
管系布置规划是一个迭代和优化的过程,大致可分为以下几个阶段：
初步设计

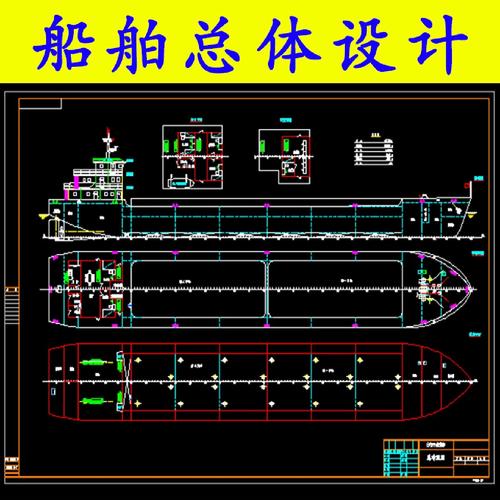

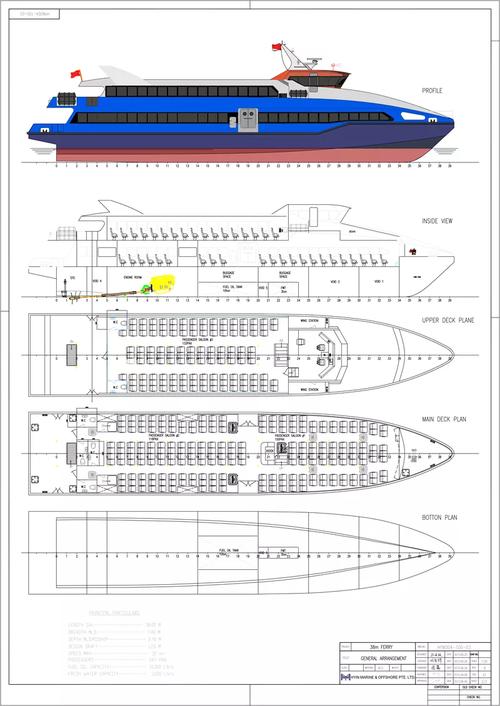

- 输入: 船舶总布置图、各系统原理图、设备清单、船级社规范。
- 工作:
- 系统原理图确认: 确定各系统的功能、工作压力、温度、介质流量等关键参数。
- 主要设备定位: 根据总布置图，确定主机、发电机、泵、锅炉、油水分离器等大型设备的安装位置。
- 主干管路规划: 规划连接主要设备之间的“主动脉”，如主机燃油管、滑油管、冷却水管、压载水管等的大致走向。
- 初步干涉检查: 检查主干管路与船体结构、电缆、风管等是否存在重大冲突。
- 输出: 主要管路走向图、初步的管支架位置图。
详细设计
- 输入: 初步设计成果、结构详细图纸、电气舾装详细图纸。
- 工作:
- 三维建模: 使用专业软件（如AVEVA E3D, Tribon, CADMATIC）建立全船的3D模型，包括船体结构、舱室、设备、支架和所有管路。
- 精细化布置: 在3D模型中进行详细的管路走向设计，精确到每个弯头、法兰、支吊架的位置。
- 全面干涉检查: 这是最核心的环节，软件会自动检测所有模型元素之间的碰撞，包括：
- 管-管干涉
- 管-结构干涉
- 管-设备干涉
- 管-电缆/风管干涉
- 应力分析: 对高温高压、大口径或重要的管系进行有限元分析，校核其在热态、压力和动态载荷下的应力、位移和设备受力，确保在许用范围内。
- 支架设计: 根据管路的重量、热位移和振动特性，设计合适的支吊架（如刚性支架、弹簧支吊架、导向支架等）。
- 生产图纸输出: 从3D模型中自动生成管路的零件图（用于工厂预制）、支架图和安装图（用于现场施工）。
- 输出: 全船3D模型、生产图、材料清单、应力分析报告。
生产设计与现场施工支持
- 输入: 详细设计图纸和模型。
- 工作:
- 预制与组装: 在车间根据零件图进行管路的切割、弯制、焊接和法兰焊接。
- 预舾装: 将预制好的管路、支架等模块化地安装到船体分段上。
- 总装与现场调试: 在船坞或码头进行管路的最终连接、固定、压力测试和系统功能调试。
- 现场修改: 根据实际安装情况，对3D模型和图纸进行微调。
- 输出: 建造完毕的船舶管系系统。
关键考虑因素
- 介质特性:
- 危险性: 易燃、易爆、有毒、腐蚀性。
- 状态: 液体、气体、两相流。
- 温度/压力: 决定管路材质、壁厚和热补偿方式。
- 船体结构:
- 梁肘板、纵桁、横梁等构件会阻碍管路通行。
- 需要开孔的地方必须进行结构加强。
- 相关系统:
- 电气系统: 电缆是管路布置的“最大竞争对手”，必须保持安全距离，尤其是高压电缆和电力电缆。
- 通风系统: 风管尺寸大，占据空间，需协调布置。
- 舾装件: 梯子、栏杆、扶手、天花板等。
- 法规与规范:
- 船级社规范: 如CCS、ABS、DNV、LR等对管路材料、壁厚、试验、安装有详细规定。
- 国际公约: SOLAS（海上人命安全公约）对消防、救生系统管路有严格要求。
- 船旗国法规: 特定国家或地区的附加要求。
- 成本与进度:
- 材料成本（管材、管件、阀门、支架）。
- 人工成本（预制、安装、焊接）。
- 设计修改和现场返工的成本是巨大的,必须在设计阶段就极力避免。
常用工具
- 三维设计软件:
- AVEVA E3D (原PDS): 行业领先，功能强大，尤其在大型复杂项目中。
- Tribon M3: 传统巨头，在造船行业有深厚积累。
- CADMATIC: 界面友好，性价比高，发展迅速。
- Foran (原Sesam): 在欧洲市场占有率较高。
- 应力分析软件:
- CAESAR II: 管道应力分析的行业标准。
- AutoPIPE: 另一款主流的应力分析软件。
- 二维绘图软件:
- AutoCAD: 用于绘制原理图、简单的布置图和修改图纸。
典型挑战
- 空间极度拥挤: 尤其是机舱区域，设备林立，管路密集，被称为“管路丛林”，布置难度极大。
- 多方协调: 需要船东、设计院、船厂、设备供应商等多方紧密沟通，任何一方的变更都可能引发“蝴蝶效应”。
- 迭代修改: 设计变更是常态，一个设备的微小变动可能导致大量管路的重新布置。
- 经验依赖: 虽然有软件辅助，但优秀的管系工程师的经验和判断力在解决复杂干涉和优化路径时仍然至关重要。
- 振动与噪音: 高速流体、往复机械（主机、泵）引起的振动和噪音问题，需要在设计阶段就通过合理支撑和管路固定来控制。
船舶管系布置规划是一项融合了工程学、材料学、流体力学和空间艺术的复杂工作，它始于一张张图纸，最终凝结成一艘艘安全、高效、可靠的现代化船舶，随着数字化和智能化技术的发展，未来的管系布置将更加依赖于精准的3D建模、自动化干涉检查和基于大数据的优化决策，但其核心目标——安全、可靠、经济、可维护——将永远不变。
