我会用一个从整体到局部，再到细节的思路，一步步教你如何看懂船舶线型图。

第一步：理解线型图是什么（基本概念）

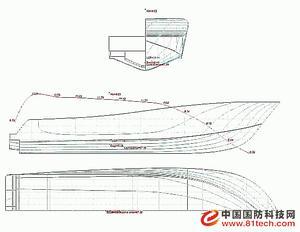

你要明白线型图的原理,它就像医学上的CT扫描，不是把船整个画出来，而是用一系列假想的平面去“切割”船体，然后将这些切割面的轮廓线展开、平铺在图纸上。

（图片来源网络，侵删）

这些切割面主要有三种,构成了线型图的三个基本视图：

一个核心要点： 这三个图是相互关联的，任何一个点，在三个图上的位置都是一一对应的。

在看任何曲线之前,先看懂这张图的“骨架”——网格线。

站号: 在横剖线图上，从船尾到船头，通常用0, 1, 2, 3... 20等数字（称为“站号”）来划分，船中最宽处通常在10号站附近，这让你知道船体在不同纵向位置上的形状。
水线号: 在水线图和横剖线图上，从船底到甲板，用WL 0, WL 1, WL 2... 等数字表示，WL 0是基线（最底的一条线），WL 5可能是满载水线，这告诉你船在不同吃水深度时的宽度。
纵剖线号: 在纵剖线图上，从船中向船舷两侧，用数字或字母（如100, 200, 300... 或 CL, 100, 200...）表示，这告诉你船体在不同横向位置的高度和轮廓。

比例尺： 图纸角落或边缘会标注比例，1:100，这意味着图上1厘米的长度，代表实际船体100厘米（1米）的长度，这是你进行实际尺寸测量的依据。

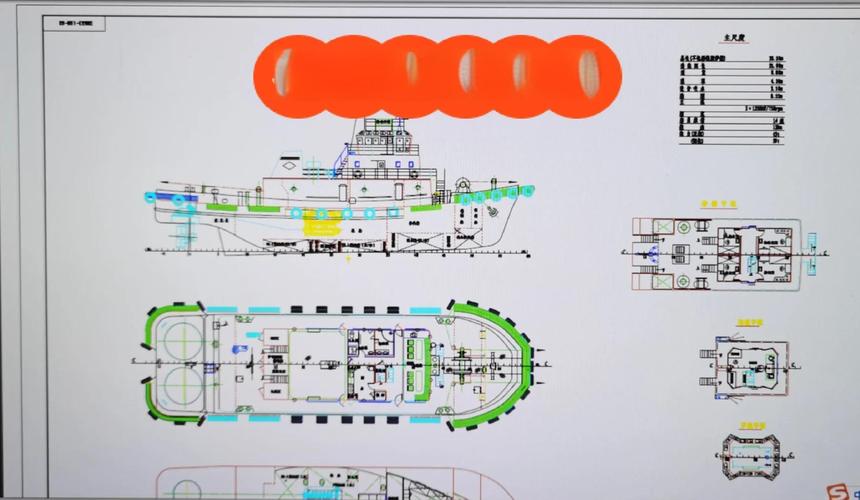

（图片来源网络，侵删）

现在我们可以来看那些代表船体的曲线了。

横剖线图:
- 看宽度变化： 站号越靠近船中（如10号站），曲线越宽，说明船越宽，越靠近船头和船尾，曲线越窄，直到尖点。
- 看横剖面形状： 每一条横剖线都是一个横截面的形状。
  - U型 vs V型： 底部较平缓的是U型，阻力小，适合航速高的船（如集装箱船）；V型较尖，适合破冰或需要大舱容的船（如散货船）。
  - 舷弧： 船首和船尾的横剖线通常比船中高，这就是舷弧，有助于防止甲板上浪。
水线图:
- 看长度和丰满度： 水线越长，说明船长越长，水线的形状（两端是尖还是钝）决定了船的“丰满度”。
- 进流段 vs 去流段： 船首附近的水线是“进流段”，要求设计得光顺，以减少兴波阻力，船尾附近的水线是“去流段”，要保证水流顺畅离开，提高推进效率。
纵剖线图:
（图片来源网络，侵删）

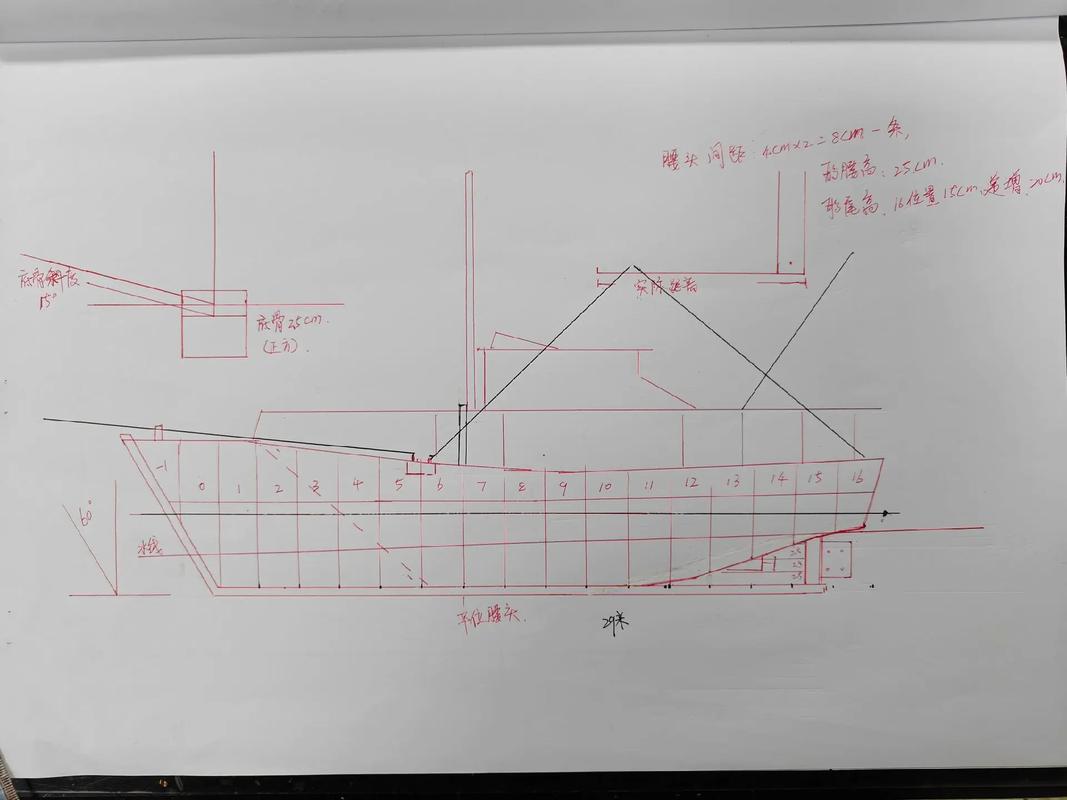

- 看侧面轮廓和甲板线： 这张图最直观地展示了船的侧面形状。
  - 船首形状： 是直立式的（比如邮轮），还是飞剪式的（比如现代客滚船），或者是球鼻艏（大部分货船）？
  - 船尾形状： 是方尾、巡洋舰尾，还是单桨、双桨？
  - 甲板线： 可以看到船是否有梁拱（甲板中间高两边低）和舷弧。

这是最关键的一步,想象一下，你在横剖线图的10号站（最宽处）画一条线，这条线会同时穿过水线图的某个位置和纵剖线图的某个位置，这三个点是同一个点，代表了船体上同一个空间位置。

一个简单的练习：

通过这种“对点”和“对线”的方法，你就能在脑海中构建出船体的三维立体模型。

当你掌握了以上方法,你就能从线型图中解读出：

主尺度:
- 船长: 从横剖线图上可以量出首尾端点之间的距离。
- 船宽: 从水线图或横剖线图上可以量出最宽处的距离。
- 型深: 从纵剖线图上可以量出基线到甲板边线的高度。
- 吃水: 从水线图上可以读出不同水线的深度。
船型特征:
- 是高速的 slender ship（细长船），还是肥大的 slow ship（慢速船）？
- 是有球鼻艏的？船尾是什么形式的？
- 甲板是水平的还是有舷弧的？
航海性能（初步判断）:
- 阻力与航速： 水线瘦削的船通常阻力小，适合高速；水线丰满的船阻力大，适合低速。
- 稳性： 横剖线底部越宽，初稳性越好。
- 耐波性： 舷弧大、船首干舷高的船，耐波性更好，不容易上浪。
