问题概述
液压舵速慢，通常指的是从发出转舵指令（如转动舵轮或按下舵角指示器）到舵叶实际转动到指定角度所需的时间超过了设计标准，这不仅会让船舶在狭水道、进出港或紧急避让时反应迟钝，增加操作难度和风险,也可能影响到航班的准点性。
主要原因分析
液压舵机系统是一个复杂的闭环系统，问题可能出在机械、液压、电气等多个环节,我们可以按照能量传递的路径来逐一排查：

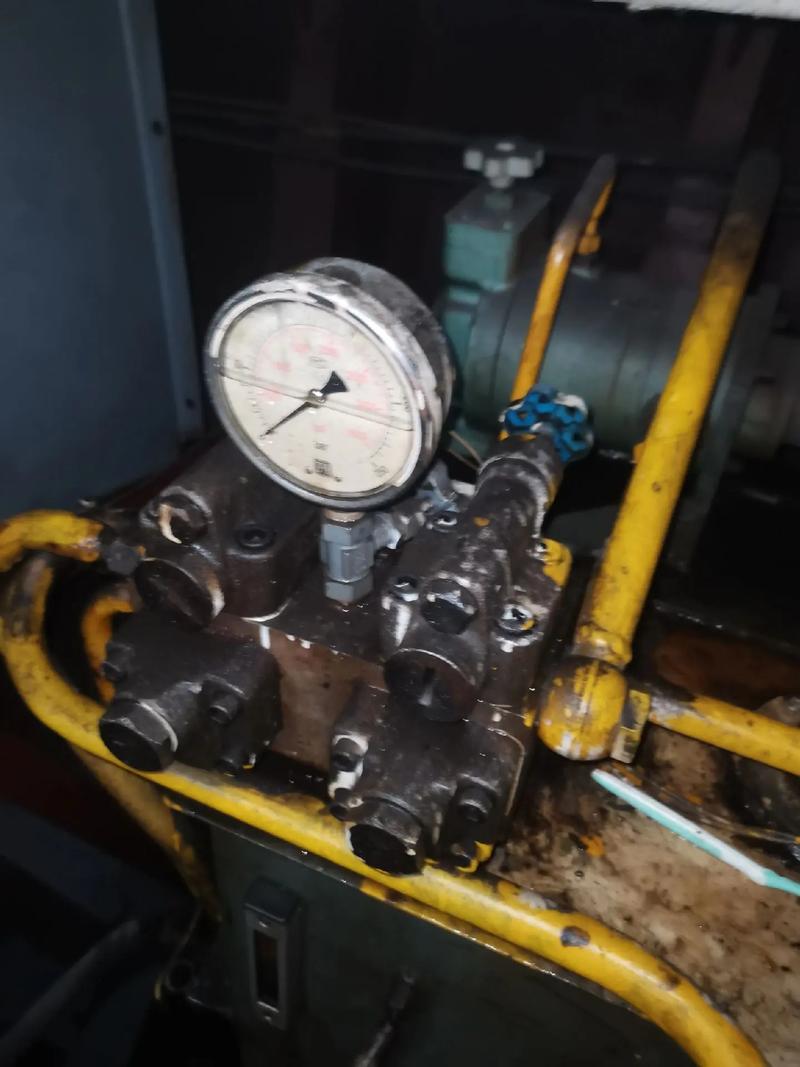

（图片来源网络，侵删）
液压系统问题 (最常见)
液压系统是舵机的“肌肉”,其性能直接决定了舵速。
-
液压泵站输出不足 (核心原因):
- 泵的排量或转速不足： 主油泵的变量机构故障（如变量活塞卡滞），导致排量无法达到最大；或者驱动泵的原动机（通常是电机或柴油机）转速未达到额定值。
- 泵内部磨损或损坏： 柱塞泵的柱塞、滑靴、配流盘等关键部件严重磨损，内泄漏严重，导致容积效率下降,实际输出流量减少。
- 吸油不畅： 泵的吸油管路过滤器堵塞，或吸油口露出油面吸入空气，导致泵“气蚀”，输出流量和压力不稳定,严重时无法建立压力。
-
系统压力不足:
- 溢流阀（安全阀）设定压力过低或故障： 溢流阀的调定压力是系统压力的上限，如果设定值低于设计要求，或者阀芯卡滞在常开位置，系统压力就上不去,推动油缸的力就不足。
- 系统内泄漏严重：
- 阀件泄漏： 主换向阀（电磁阀或电液阀）的阀芯与阀体磨损，配合间隙过大，导致高压油未经换向就直接流回油箱，造成“内耗”。
- 油缸泄漏： 舵机油缸的内泄漏（活塞密封件损坏）或外泄漏（油缸缸体、接头漏油）也会导致有效流量减少。
- 油温过高： 液油粘度随温度升高而显著降低，粘度过低会加剧内部泄漏，同时也会降低润滑效果，加速元件磨损,油温过高通常是由于冷却器故障或油箱油量不足造成的。
机械传动部分问题
机械部分是舵机的“骨骼”，如果传动不畅,同样会影响舵速。
（图片来源网络，侵删）
- 舵杆轴承或密封件过紧： 舵杆与轴承之间的间隙过小，或者密封件（如唇形密封圈）老化、压得过紧，导致舵杆转动时摩擦阻力矩大大增加,液压系统需要克服更大的阻力才能转动舵叶。
- 舵杆或舵承损坏： 舵杆弯曲变形、轴承（白合金或铜套）烧蚀、抱死等,会造成巨大的转动阻力。
- 传动机构卡滞： 对于舵柄、舵扇等机械传动部件，如果润滑不良、锈蚀或异物进入,也会导致卡滞。
电气与控制系统问题
电气系统是舵机的“大脑”,发出指令并监控反馈。
- 指令信号问题： 操舵台上的指令发送器（如舵角发讯器、电位器）本身故障，发出的转舵指令信号（电流或电压）不足或异常,导致液压系统接收到的指令不正确。
- 反馈信号问题： 舵角反馈装置（如舵角发讯器）故障，使得控制系统无法准确感知舵叶的实际位置，可能会形成错误的闭环控制,导致响应迟缓或振荡。
- 控制单元故障： PLC或专用的舵机控制板出现故障，无法正确处理指令信号和反馈信号,导致无法向液压阀发出正确的驱动信号。
- 电磁阀故障： 控制换向的电磁线圈烧毁、接线松动或阀芯卡滞，导致无法通电或无法正常换向,油路不通。
系统性排查与解决方案
建议按照从简到繁、从外到内的顺序进行排查。
第一步：初步检查与观察
- 检查油位： 确认液压油箱油位是否在正常刻度范围内，过低会导致吸油困难,过高则可能因搅拌过度而使油温升高。
- 检查油温： 观察油温表，如果油温异常高（例如超过60°C）,说明系统可能存在冷却问题或内部严重泄漏。
- 听声音： 在泵站运行时，仔细听泵和管路是否有异常噪音，如“嗡嗡”的气蚀声或“咔哒”的撞击声。
- 看泄漏： 检查整个液压系统，包括油泵、阀件、油缸、管路接头等,是否有明显的外部漏油现象。
第二步：压力测试 (关键步骤)
这是诊断液压系统问题的核心,需要使用压力表在指定测点进行测量。
-
测量系统无负荷压力：
（图片来源网络，侵删）- 方法： 在发出转舵指令的同时,测量泵出口处或主安全阀入口处的压力。
- 分析：
- 如果压力远低于额定安全阀设定值，说明泵的输出能力不足（泵损坏、吸油不畅、转速不够）。
- 如果压力接近或达到额定安全阀设定值，但舵速仍然很慢，说明系统阻力过大（机械部分卡滞）或安全阀设定值过低。
- 如果压力正常，但舵速慢，说明系统内部泄漏严重（阀件或油缸内漏）。
-
测量安全阀设定压力：
- 方法： 在系统不工作的情况下，逐渐调整安全阀的调压螺钉，同时观察压力表读数，直到系统开始溢流,此时的压力即为设定压力。
- 分析： 如果设定压力低于出厂值或说明书要求,必须重新调整至规定值。
第三步：针对性解决方案
根据排查结果,采取相应措施：
| 排查发现的问题 | 解决方案 |
|---|---|
| 液压油位低/油温高 | 补充符合牌号的液压油至规定液位；检查并修复冷却器（水垢堵塞、风机故障）；清洗或更换油箱过滤器。 |
| 泵吸油不畅 | 清洗或更换吸油口过滤器；检查吸油管路是否密封良好，排除漏气点；确保油箱油位充足。 |
| 系统压力不足 (泵输出问题) | 检查并确保泵的驱动电机/柴油机达到额定转速；解体检查主油泵，更换磨损的柱塞、配流盘等组件，或直接更换新泵。 |
| 安全阀设定压力过低 | 按照说明书要求，使用专用工具重新调整安全阀的设定压力。 |
| 系统内部泄漏 (阀件问题) | 拆卸、清洗主换向阀，检查阀芯和阀体的磨损情况，必要时进行研磨或更换阀件/电磁阀。 |
| 系统内部泄漏 (油缸问题) | 检查舵机油缸，更换损坏的活塞密封件（如Y型圈、U型圈）。 |
| 机械传动阻力过大 | 检查并润滑舵杆轴承、舵柄等传动机构；调整舵杆轴承的压盖间隙，确保转动灵活；如发现轴承损坏或舵杆变形，则需进行修理或更换。 |
| 电气控制问题 | 检查操舵台、控制柜的接线是否牢固；使用万用表或专用设备检测指令信号和反馈信号的电压/电流是否正常；检查并更换故障的电磁线圈、控制板或PLC模块。 |
总结与建议
- 安全第一： 在进行任何检查和维修前，务必确保船舶已处于安全状态，并按照安全规程操作，如悬挂“正在检修，禁止操作”等警示牌。
- 由专业人员进行： 液压系统和电气系统比较复杂，建议由轮机长或经验丰富的轮机员进行操作，如果问题复杂,及时联系岸基支持或专业维修人员。
- 预防为主： 定期对舵机系统进行维护保养，包括检查油位、油质、过滤器，测试系统压力和舵速，保证其始终处于良好工作状态,是避免故障发生的最好方法。
通过以上系统性的分析和排查，应该能够准确定位导致液压舵速慢的根本原因,并采取有效的措施加以解决。
